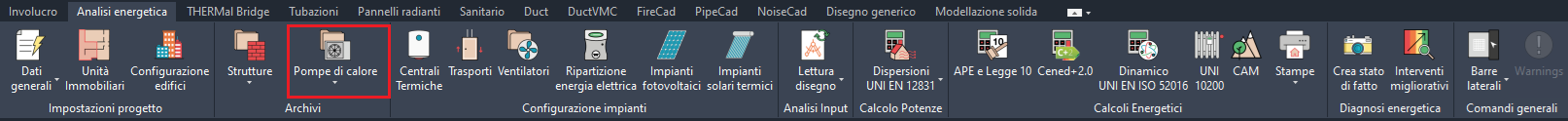

ARCHIVIO POMPE DI CALORE - CHILLER
Dati generali
Per inserire un nuovo elemento occorre cliccare sul pulsante Nuovo; nella sezione di sinistra verrà inserito un nuovo record con denominazione alfanumerica provvisoria.

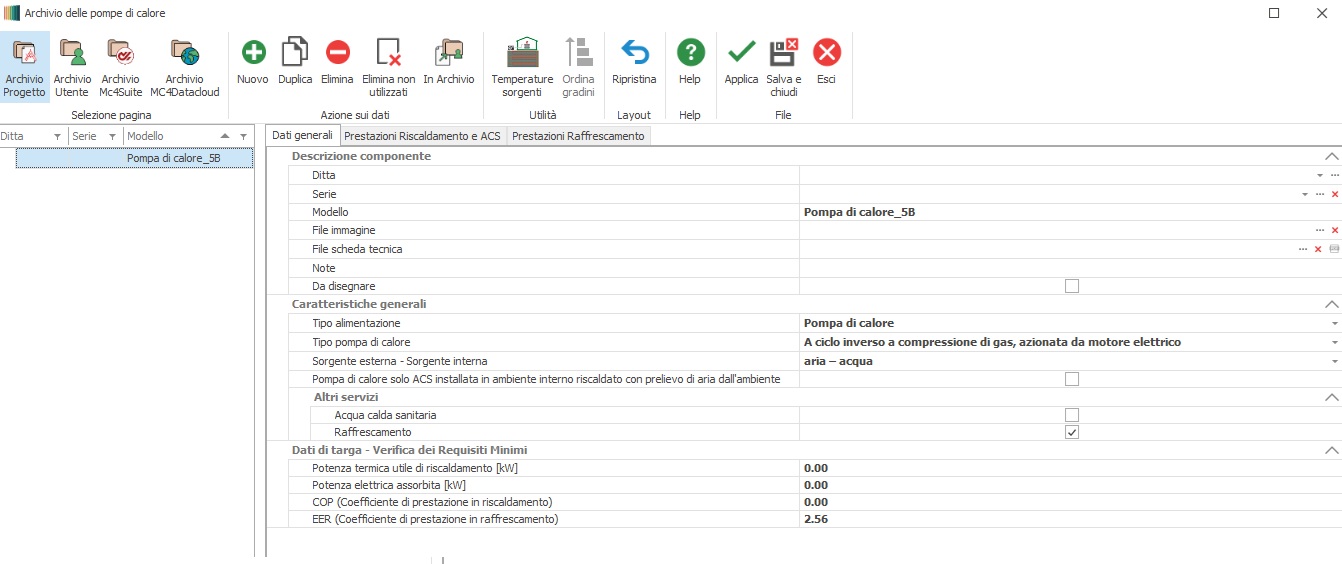

Nella sezione di destra, all'interno della scheda Dati generali, occorre compilare i seguenti campi:
Descrizione componente
Ditta: campo non obbligatorio; è possibile attribuire il nome dell'azienda produttrice della macchina selezionandolo nell'apposito menu a tendina. Nuove denominazioni di produttori possono essere create
o caricate in progetto all'interno dell'Archivio Persone,raggiungibile attraverso il pulsante posto nell'estremità destra.

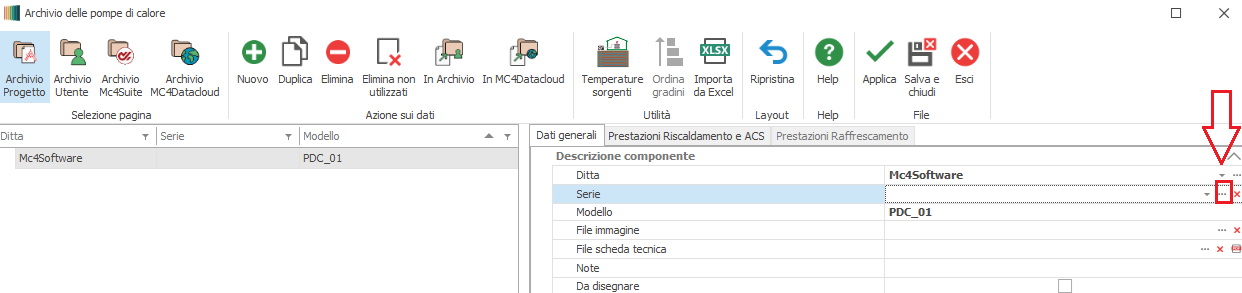

Serie : indicare la serie o famiglia cui appartiene la pompa di calore nell'ambito dell'articolazione tecnico-commerciale prevista dal relativo produttore; la serie si assegna previo caricamento di un elemento creato
all'interno dell'archivio denominato "Elenco serie delle pompe di calore", richiamabile cliccando il primo dei due pulsanti posti nell'estremità destra.
Per eliminare l'associazione occorre cliccare sul secondo pulsante (contrassegnato dal simbolo "x" di colore rosso).
Se l'elemento è stato caricato dall' Archivio Mc4Datacloud, tale informazione viene riportata in automatico.

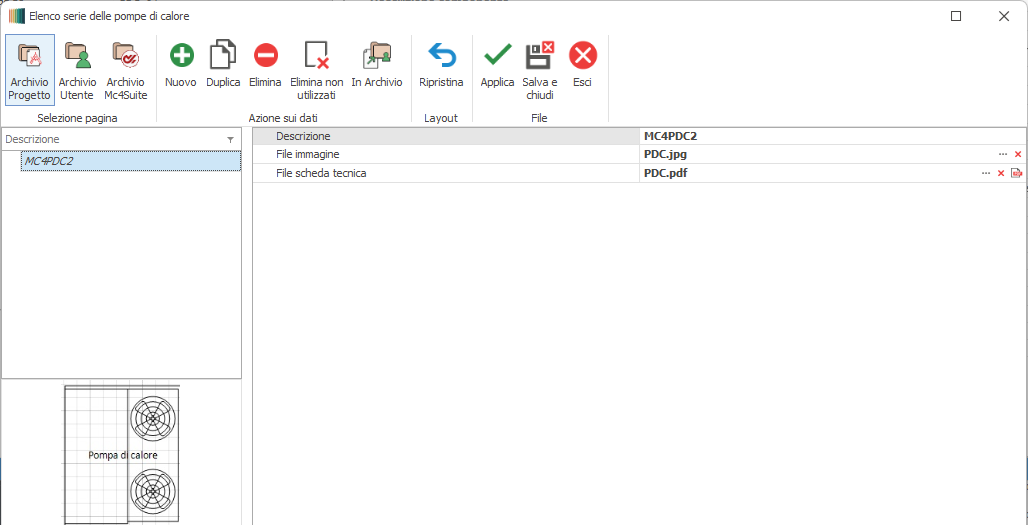

Per creare una nuova serie o famiglia di pompe di calore, una volta effettuato l'accesso all'archivio "Elenco serie delle pompe di calore",si dovrà cliccare sul tasto Nuovo posto nella barra superiore; si attiverà un nuovo record che potrà
essere personalizzato in termini di descrizione , associazione di nu file immagine e associazione di una scheda tecnica in formato PDF.
Modello : in tale campo si attribuisce la denominazione desiderata in luogo di quella provvisoria assegnata dal software. Se l'elemento è stato caricato dall' Archivio Mc4Datacloud, tale informazione viene riportata in
automatico.
File immagine : permette di associare un immagine dell'elemento da visualizzare all'interno dell'archivio. Per associare un immagine occorre cliccare sul primo dei due pulsanti posti nell'estremità destra .Per eliminare
l'associazione occorre cliccare sul secondo pulsante (contrassegnato dal simbolo "x" di colore rosso. Se l'elemento è stato caricato dall' Archivio Mc4Datacloud, tale informazione viene riportata in automatico.
File scheda tecnica : permette di associare un datasheet dell'elemento in formato PDF; per eseguire l'associazione occorre cliccare sul primo dei tre pulsanti posti nell'estremità destra. Per eliminare l'associazione
occorre cliccare sul secondo pulsante (contrassegnato dal simbolo "x" di colore rosso), per visualizzare il documento occorre cliccare sull terzo pulsante. Se l'elemento è stato caricato dall' Archivio Mc4Datacloud, tale
informazione viene riportata in automatico.
Note : in tale campo è possibile inserire informazioni aggiuntive.
Da disegnare:ponendo il segno di spunta in corrispondenza di tale campo si attiva un'apposita sezione in cui inserire i parametri dimensionali della pompa di calore ai fini del suo inserimento come
elemento grafico DWG nell'ambito di una rete termica.( Dati di Disegno.)
Caratteristiche generali
Tipo alimentazione : prevede le due opzioni Pompa di calore e Chiller
Tipo pompa di calore : prevede le tre opzioni
A ciclo inverso a compressione di gas, azionata da motore elettrico
A ciclo inverso a compressione di gas, azionata da motore endotermico
Ad assorbimento
Sorgente esterna - Sorgente interna : tramite tale campo si definisce la natura del pozzo caldo e pozzo freddo della pompa di calore. Prevede le opzioni:
aria-aria
antigelo - aria
acqua - aria
aria - acqua
antigelo - acqua
acqua - acqua
Pompa di calore solo ACS installata in ambiente interno riscaldato con prelievo di aria dall'ambiente : l'opzione compare solo in presenza di PDC aria-acqua; essa si applica a macchine (tipicamente per la produzione di ACS) che
sfruttano come pozzo freddo l'aria interna degli ambienti.
Altri servizi
Acqua calda sanitaria : ponendo il segno di spunta in corrispondenza di tale campo, si identifica una pompa di calore che esegue anche il servizio di produzione ACS. I relativi parametri di
caratterizzazione corrisponderanno a quelli specificati per il servizio di riscaldamento nell'ambito della scheda "Prestazioni Riscaldamento e ACS".
| Il programma
rileverà un fabbisogno energetico relativo al servizio
di produzione di ACS solo se il checkbox "Acqua
calda sanitaria" risulta selezionato e in concomitanza
la PDC risulta connessa ad un impianto idrico-sanitario
all'interno della centrale termica.
Non rileverà invece un fabbisogno qualora: - per la PDC risulta selezionato il checkbox "Acqua calda sanitaria" ma la macchina non risulta collegato ad un impianto idrico-sanitario in centrale termica - la PDC risulta collegata ad un impianto idrico-sanitario ma non risulta selezionato il checkbox "Acqua calda sanitaria" nelle caratteristiche dell'Archivio |
Raffrescamento : ponendo il segno di spunta in corrispondenza di tale campo, si identifica una pompa di calore che provvede anche a il servizio di raffrescamento; i relativi parametri di caratterizzazione si
impostano nella scheda "Prestazioni Raffrescamento".
| Il programma
rileverà un fabbisogno energetico relativo al servizio
di raffrescamento solo se il checkbox "Raffrescamento"
risulta selezionato e in concomitanza la PDC risulta
connessa ad un impianto termico per raffrescamento
o per riscaldamento\raffrescamento all'interno
della centrale termica.
Non rileverà invece un fabbisogno qualora: - per la PDC risulta selezionato il checkbox "Raffrescamento" ma la macchina non risulta collegato ad un impianto termico per raffrescamento o per riscaldamento\raffrescamento in centrale termica - la PDC risulta collegata ad un impianto termico per raffrescamento o per riscaldamento\raffrescamento in centrale termica ma non risulta selezionato il checkbox "Raffrescamento" nelle caratteristiche dell'Archivio |
Combustibile - Tipologia : il campo compare solo per pompe azionate da motore endotermico e per pompe ad assorbimento; occorre associare il combustibile che alimenta il motore endotermico
selezionandolo nell'apposito menù a tendina ; i combustibili possono essere caricati in progetto a partire dall'Archivio Combustibili raggiungibile attraverso il pulsante posto nell'estremità destra.
Presenza di recuperatore : l'opzione compare solo in presenza di PDC azionate da motore endotermico; selezionato tale checkbox, si attiverà la voce sottostante.
Fattore di recupero dell'energia termica per produzione ACS [0..1] : occorre indicare, su base stagionale, la quota parte di energia termica per la produzione di ACS che viene soddisfatta tramite il
calore di recupero dal motore endotermico. Il fattore , il cui valore dev'essere espresso come numero compreso tra 0 e 1, opera una decurtazione nei confronti della grandezza QW,gn,in associato alla pompa di calore.
Dati di targa - Verifica dei requisiti minimi
| I parametri contenuti in tale sezione non hanno alcuna rilevanza a livello del calcolo della prestazione della macchina; essi vengono richiesti solo per il confronto con i valori di riferimento nell'ambito delle verifiche di tipo prescrittivo che coinvolgano anche i sottosistemi impiantistici (es: sostituzione di generatore di calore) e per la trascrizione nei corrispondenti campi dell'Attestato di Prestazione Energetica redatto in conformità con il D.M. 26/06/2015. |
Potenza utile di riscaldamento [kW] : potenza termica erogata dalla macchina nelle condizioni nominali dichiarate dal produttore
Potenza elettrica assorbita [kW] : potenza elettrica assorbita dalla macchina nelle condizioni nominali dichiarate dal produttore
COP (Coefficiente di prestazione in riscaldamento): coefficiente di prestazione dichiarata dal produttore nelle condizioni previste dalla Tab. 6 (Pompe di calore elettriche) dell'Appendice B del Decreto
"Requisiti Minimi" del 26/06/2015 e dall'Allegato F del "Decreto Requisiti" del 06/08/2020.
Per gli scaldacqua in pompa di calore, il valore è da intendersi riferito al servizio di produzione ACS.
GUE (Coefficiente di prestazione in riscaldamento): coefficiente di prestazione dichiarata dal produttore nelle condizioni previste dalla Tab. 8 (Pompe di calore ad assorbimento ed endotermiche)
dell'Appendice B del Decreto "Requisiti Minimi" del 26/06/2015 e dall'Allegato F del "Decreto Requisiti" del 06/08/2020.
EER (Coefficiente di prestazione in raffrescamento):coefficiente di prestazione dichiarata dal produttore nelle condizioni previste dalla Tab. 7 (Pompe di calore elettriche) e Tab. 9 (Pompe di calore ad
assorbimento ed endotermiche) dell'Appendice B del Decreto "Requisiti Minimi" del 26/06/2015 e dall'Allegato F del "Decreto Requisiti" del 06/08/2020.
