ARCHIVIO PONTI TERMICI

Premessa normativa

In base alle indicazioni contenute nel paragrafo 11.1.3 della UNI/TS 11300-1:2014 , non è più possibile avvalersi dei ponti termici con trasmittanza termica lineare previsti dall'allegato A della UNI EN ISO 14683:2018.

La norma ha inoltre eliminato la possibilità di adottare un metodo forfettario per la valutazione dei ponti termici: per cui anche nel caso di edificio esistente occorre procedere ad una valutazione secondo calcolo numerico in accordo con la

UNI EN ISO 10211 oppure tramite il ricorso ad atlanti di ponti termici conformi alla UNI EN ISO 14683:2018.

n virtù di tale imposizione normativa, i ponti termici dovranno essere fondamentalmente creati ex novo in ogni progetto; potranno essere utilizzati i ponti termici eventualmente salvati nella sezione Archivio Utente solo qualora presentino

esattamente la medesima tipologia e le medesime strutture coinvolte.

In uno stesso progetto, uno stesso ponte termico dovrà essere comunque diversificato in base alle stratigrafie coinvolte, di volta in volta, nell'innesto.

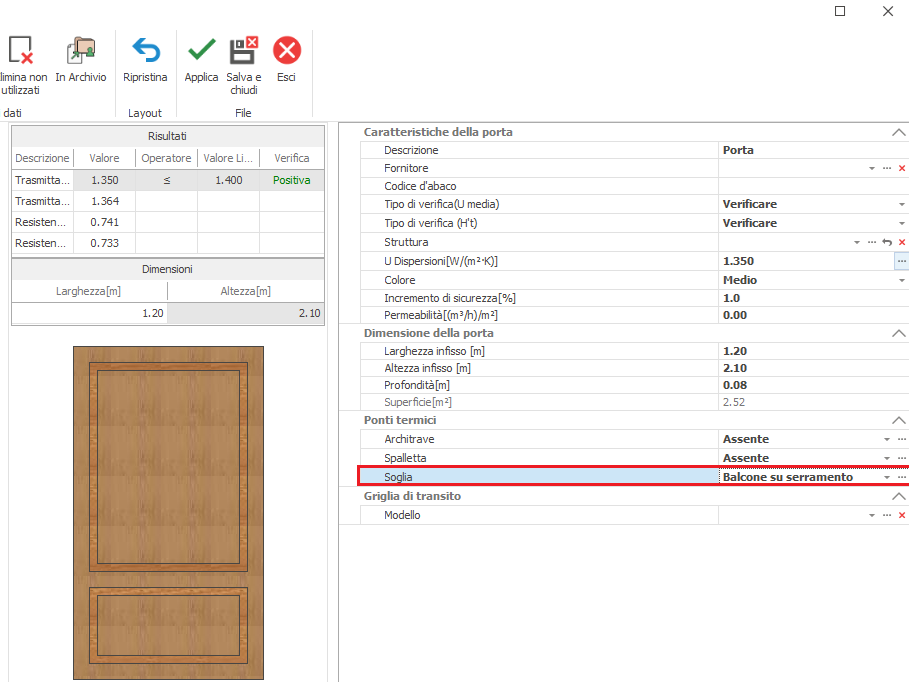

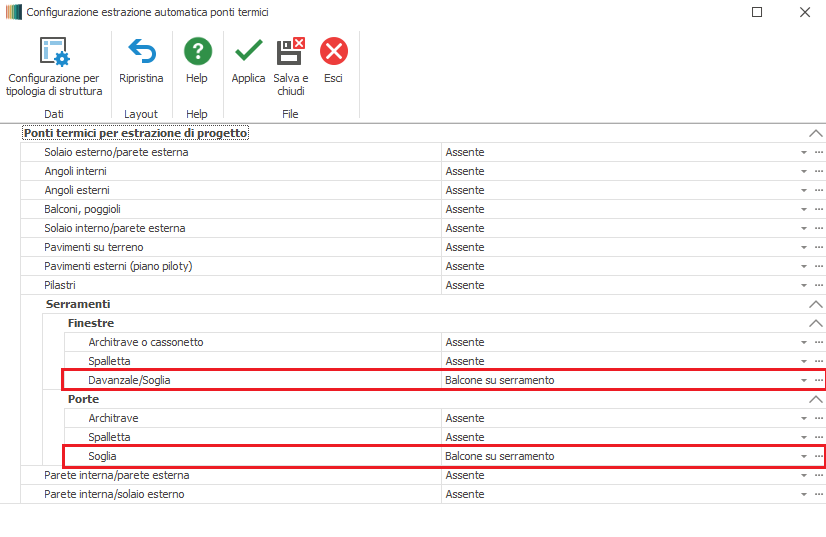

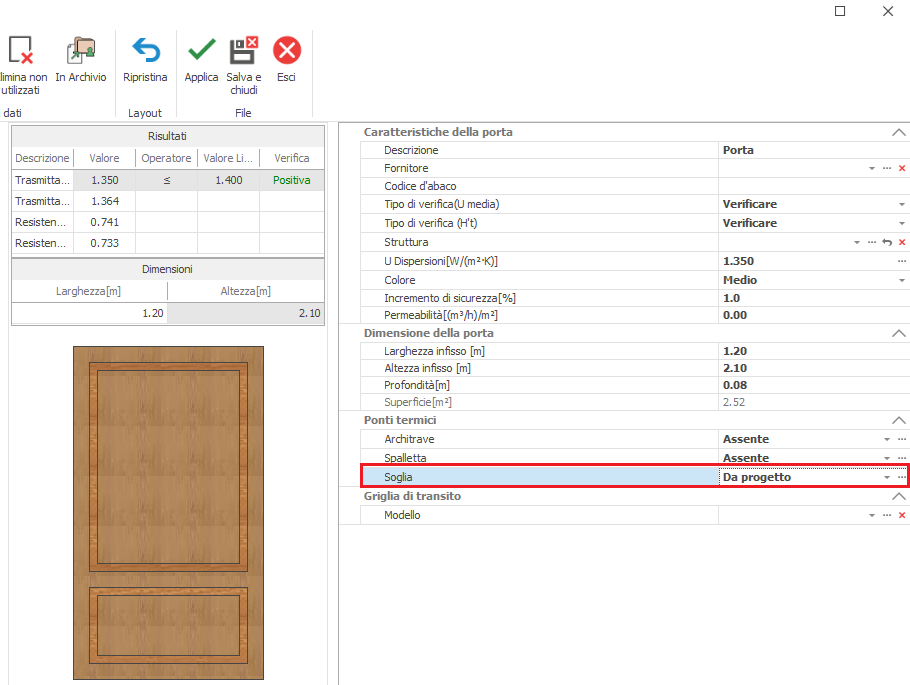

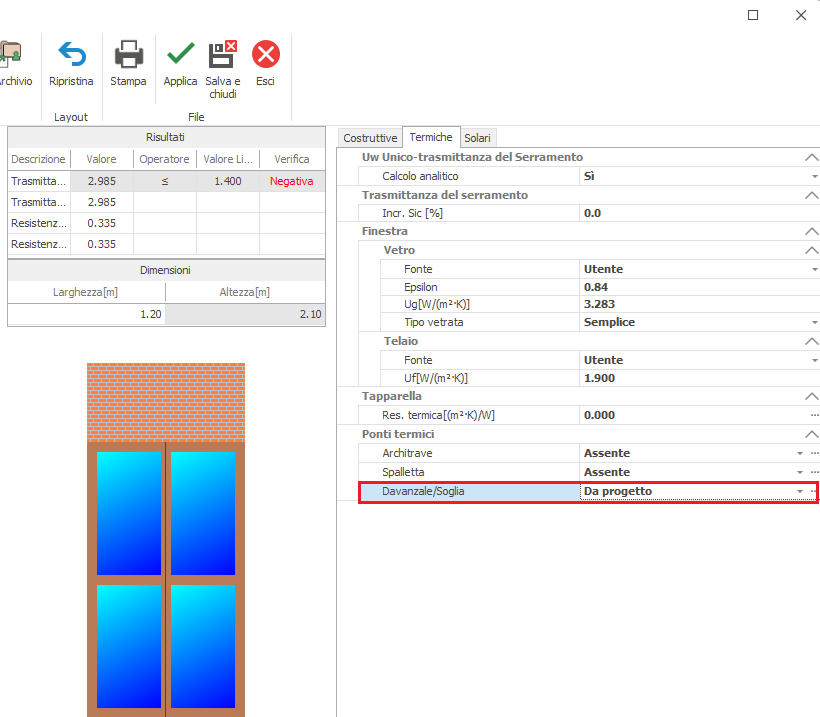

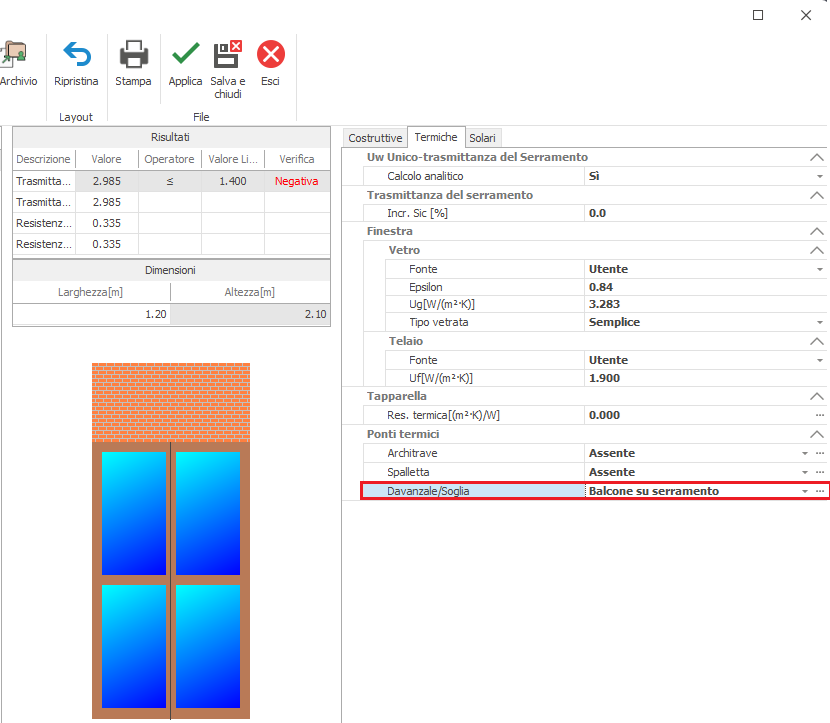

Organizzazione dell'archivio

L'Archivio Ponti Termici consente la definizione dei ponti termici secondo tre modalità:

- Dati noti

-Abaco

-FEM

Per la definizione secondo metodo agli elementi finiti rimandiamo alla consultazione della sezione dedicata al modulo THERMal Bridge.

Il metodo "Dati noti" presuppone la conoscenza a priori, da parte del progettista, del valore di PSI lineico in quanto desunta da abaco o da altro strumento di calcolo.

Il metodo "Abaco" effettua il calcolo dei ponti termici sulla scorta dell'abaco prodotto da CESTEC SPA, ANCE Lombardia e il Politecnico di Milano; tale abaco permette di definire la trasmittanza termica lineare di una vasta tipologia di ponti

termici ed è basato sulle norme UNI EN ISO 10211:2018, UNI EN ISO 6946:2018 e UNI EN ISO 14683:2018.

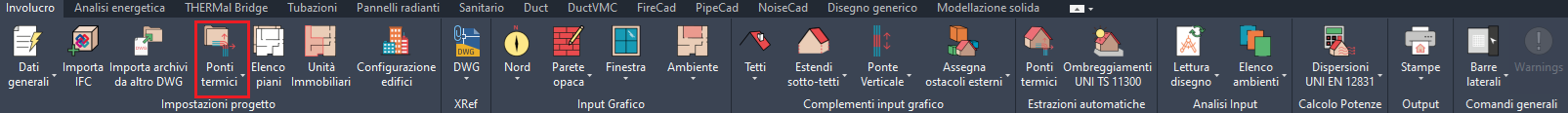

Primo avvio dell'archivio

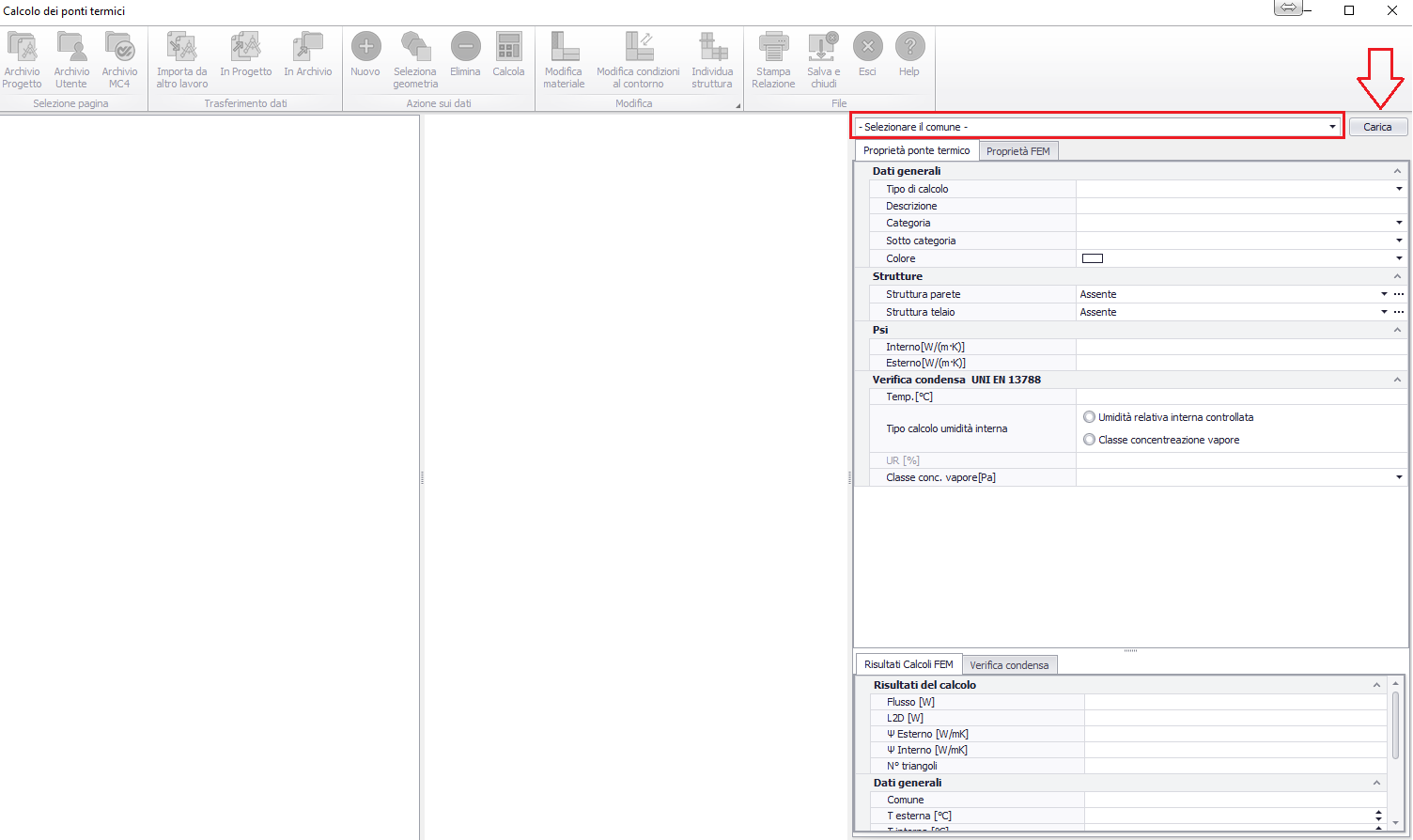

Se nell'ambito del progetto non è ancora stata definita la località di progetto, al primo avvio l'archivio risulterà "disattivato": per attivarlo occorre innanzitutto caricare la località di progetto.

A tal fine all'interno del box "-Selezionare il comune-" si potrà digitare il nome del comune di interesse e, una volta individuato all'interno del database interno del software, si cliccherà sul tasto "Carica".

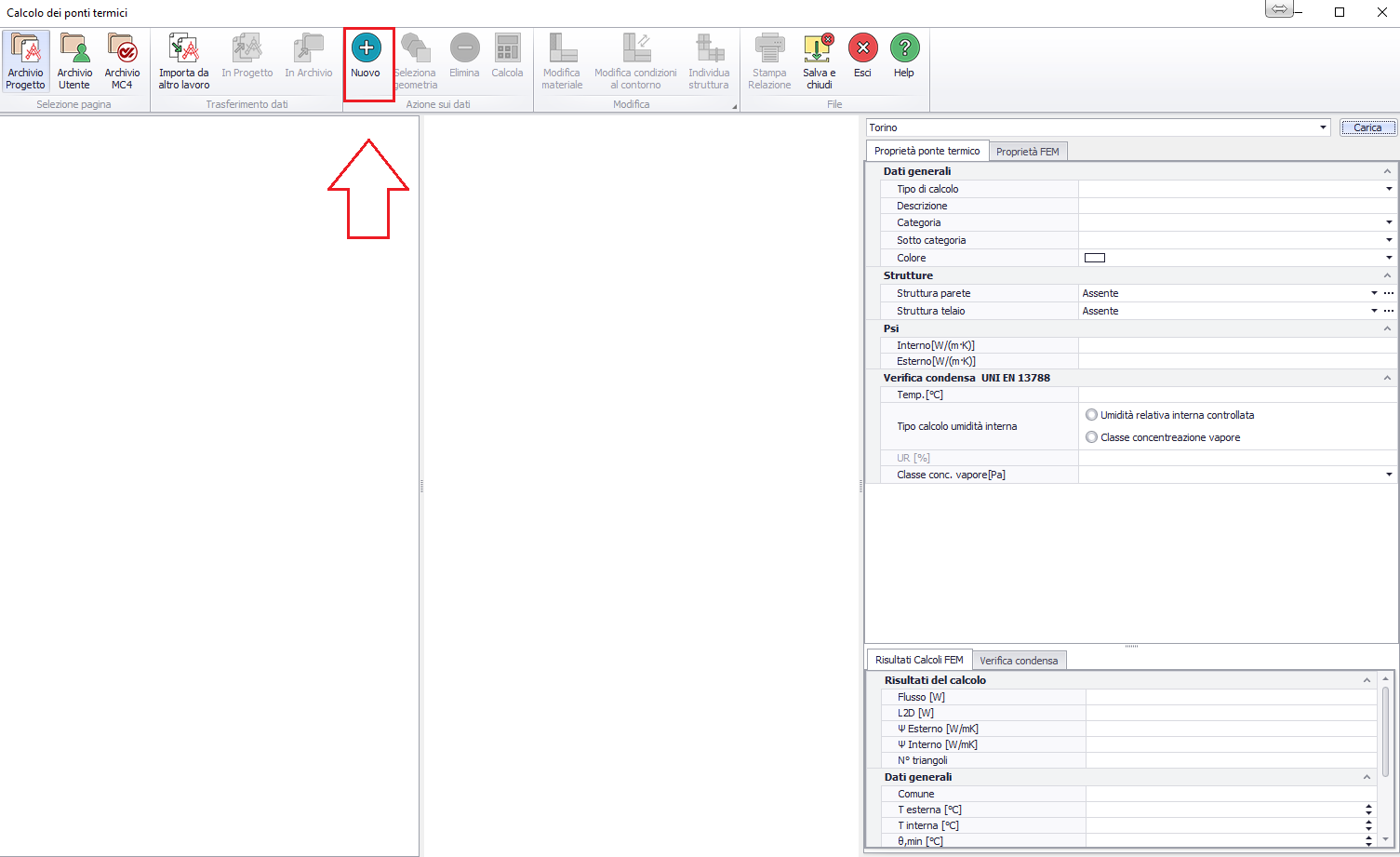

Per creare un nuovo elemento all'interno dell'archivio occorre cliccare sul pulsante <Nuovo> posto nella barra superiore.

Nella sezione di sinistra verrà aggiunto un nuovo record con denominazione provvisoria.

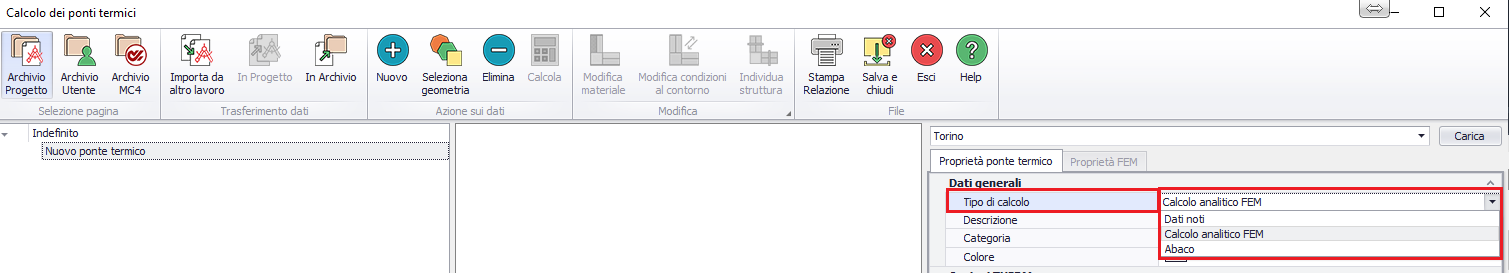

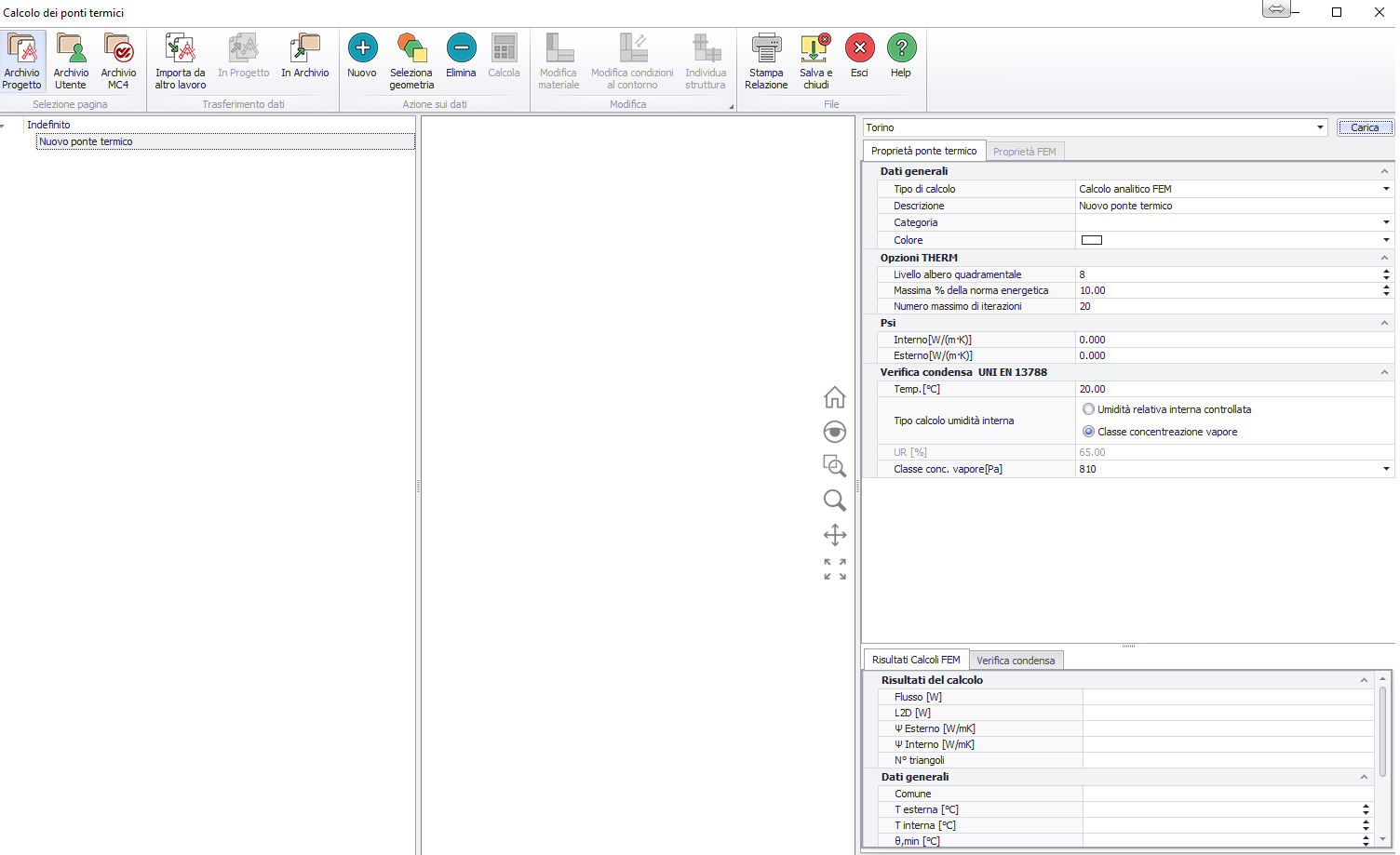

Nella sezione di destra, in corrispondenza della voce "Tipo di calcolo" verranno elencate le tre metodologie di analisi dei ponti termici; nel seguito descriviamo le modalità Dati noti ed Abaco mentre rimandiamo la descrizione della

modalità "Calcolo analitico FEM "alla consultazione della sezione dedicata al modulo THERMal Bridge.

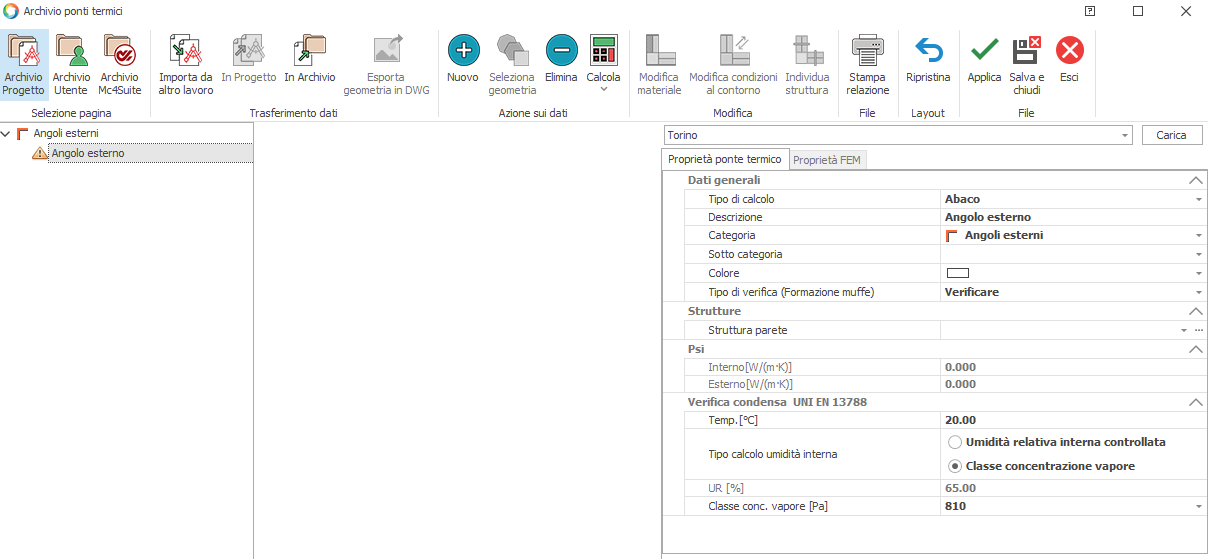

Modalità "Abaco"

Selezionata l'opzione "Abaco", per caratterizzare e calcolare il ponte termico occorre specificare i seguenti dati :

- Descrizione : denominazione sintetica del ponte termico; in luogo della denominazione provvisoria se ne potrà aggiungere una personalizzata;

- Categoria: tramite un apposito menù a tendina vengono elencate le tipologie di ponte termico previste all'interno dell'abaco

- Sottocategoria : in base alla scelta operata nel campo precedente, vengono mostrate le caratterizzazioni specifiche della famiglia di ponti termici selezionata

- Colore : in corrispondenza di tale campo si potrà associare il colore con cui ne verrà rappresentato graficamente il relativo simbolo all'interno dello spazio modello

- Tipo di verifica (Formazione muffe) : tale campo permette di gestire la pubblicazione delle caratteristiche del ponte termico e l'esito della verifica della formazione di muffe nel contesto delle relazioni tecniche (report di archivio e

relazione di verifica dei Requisiti Minimi).

Nella tabella sottostante sono riepilogate le logiche adottate in relazione all'opzione prescelta:

Opzione	Verifiche a video	Relazione Requisiti Minimi (Sezione verifiche)	Relazione Requisiti Minimi (Allegati)	Relazione dell'Archivio Ponti termici
Verificare	v	v	v	v ( verifica muffa inclusa)
Non verificare	X	X	v (verifica muffa esclusa)	v (verifica muffa inclusa)
Non stampare	X	X	X	X

- Struttura Parete (pavimento, trave, telaio,pilastro): tramite l'apposito pulsante posto all'estremità sinistra si accederà all 'Archivio Strutture tramite il quale si potrà associare la corrispondente stratigrafia.

Il numero ed il tipo di struttura da associare varierà a seconda della famiglia di ponte termico e della sotto categoria prescelte.

Una volta associate le strutture, il software procederà al calcolo automatico del Psi interno e del Psi esterno.

- Psi-Interno [W/(m K)] : valore della trasmittanza termica lineare del ponte termico calcolata in riferimento alle misure interne, al netto dei divisori, dell'edificio.

- Psi-Esterno [W/(m K)] : valore della trasmittanza termica lineare del ponte termico calcolata in riferimento alle misure esterne, al lordo dei divisori, dell'edificio.

Tale valore viene considerato a livello di calcolo nell'ambito del modulo regione Lombardia e ai fini della verifica di legge del valore della trasmittanza termica media delle strutture opache nell'ambito del modulo regione Piemonte.

Entrambe le grandezze vengono calcolate secondo gli algoritmi riportati nell'atlante dei ponti termici CESTEC-CENED.

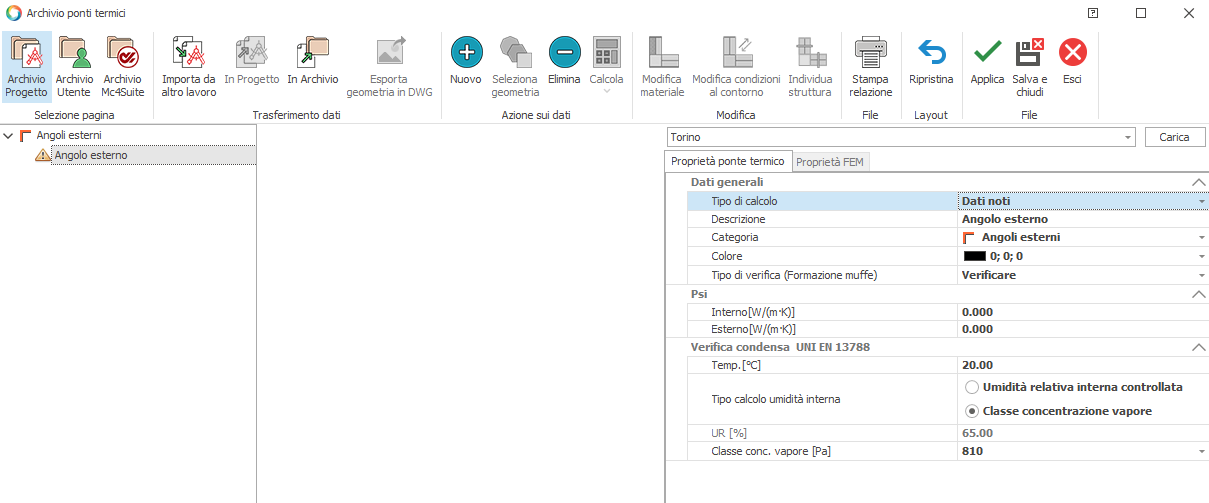

Modalità "Dati noti"

Se il valore degli Psi interno ed esterno del ponte termico viene reperito da altro abaco conforme alle norme UNI EN ISO 10211:2008 e UNI EN ISO 14683:2008, oppure viene calcolato con altro software conforme (es: THERM), in

corrispondenza della voce Tipo di calcolo si selezionerà l'opzione "Dati noti" .

In questo caso l'utente provvederà semplicemente ad indicare tali valori nei due box :

- Psi-Interno [W/(m K)] : valore della trasmittanza termica lineare del ponte termico calcolata in riferimento alle misure interne, al netto dei divisori, dell'edificio.

- Psi-Esterno [W/(m K)] : valore della trasmittanza termica lineare del ponte termico calcolata in riferimento alle misure esterne, al lordo dei divisori, dell'edificio.
