DISEGNO DEGLI IMPIANTI

IMPIANTI IDRONICI - ARCHIVIO RADIATORI

Icona:

Comando: DBPIPES

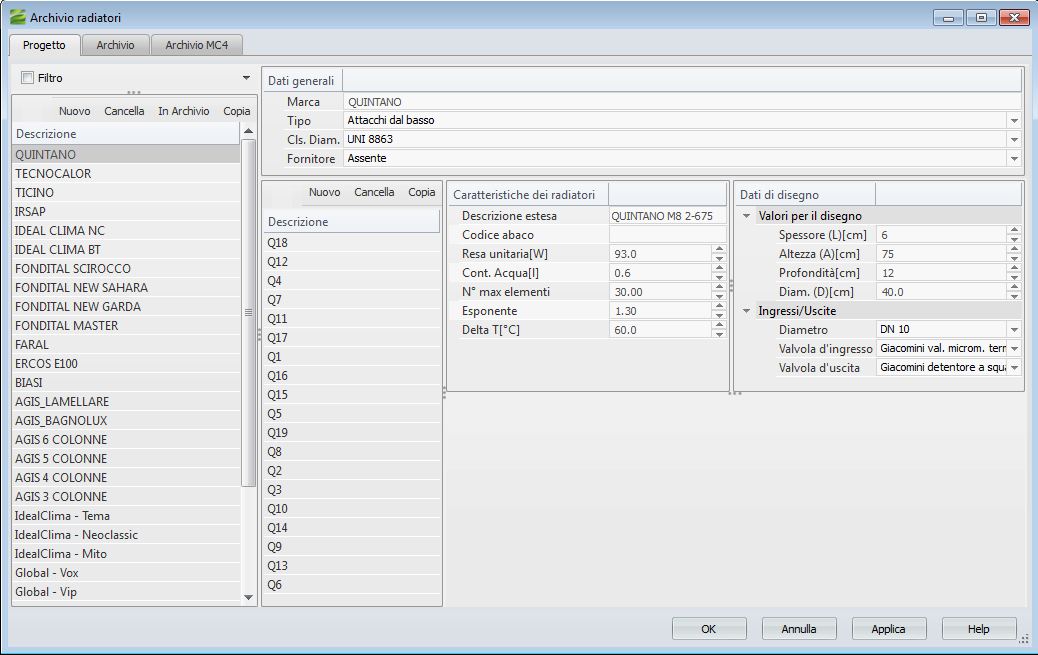

Nell'archivio dei radiatori occorre specificare sia le proprietà grafiche che le rese termiche di ogni elemento di un particolare modello.

Ad ogni Produttore/Linea indicata nella lista di sinistra, possono essere associati più modelli (taglie) del radiatore.

Ad ogni modello sono associati i dati geometrici (dimensioni), la resa termica e le condizioni di lavoro nominali ed infine, le valvole di taratura (se inserite possono essere utilizzate per il calcolo di bilanciamento sui

terminali).

Per quanto riguarda la resa termica, il valore qui inserito è relativo al DT nominale specificato nel campo Delta T[°C] e si riferisce al DT tra aria ambiente (temperatura di progetto) e temperatura media dell'acqua nel

radiatore. Questo valore è messo in relazione con il DT di progetto che è specificato nella finestra dei progetti di tubi in modo da determinare il fattore di resa secondo la formula:

dove exp rappresenta il valore riportato nel campo Esponente. Il coefficiente Fresa viene moltiplicato per la Resa Nominale dell'elemento per calcolare la Resa Effettiva sulla quale si basa il calcolo del numero degli

elementi del radiatore.
