DISEGNO DEGLI IMPIANTI

---



---

CENTRALI TERMO-FRIGORIFERE - ARCHIVI - ARCHIVIO SEPARATORI IDRAULICI

---



Icona

Comando: dbsepidra

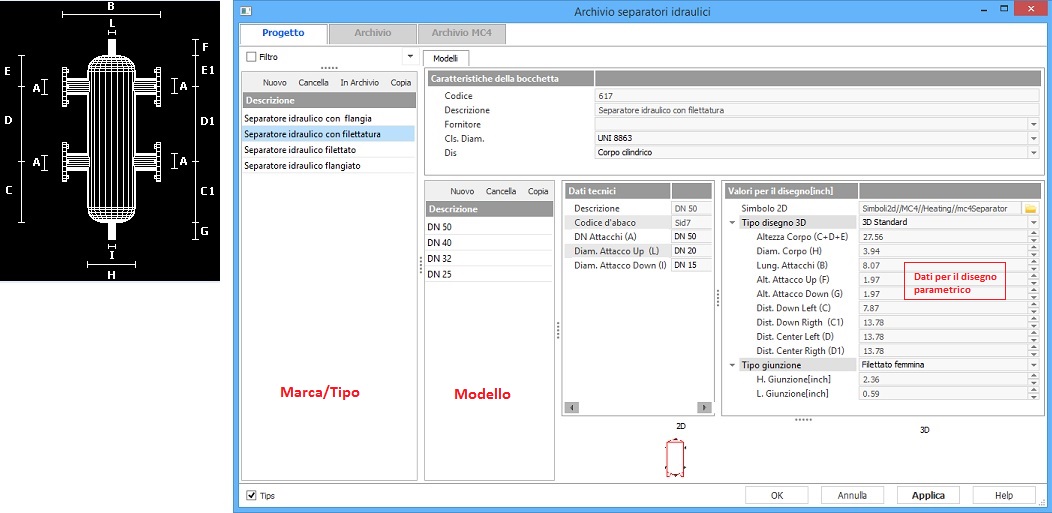

Il comando apre la maschera di gestione che è riportata nell'immagine sottostante.

Il database dei separatori permette l'inserimento delle Marche/Tipo e per ognuna di esse la possibilità di associare diversi Modelli.

Per ogni modello occorre specificare i dati degli attacchi (frame Dati Tecnici) ed i dati per il disegno 3D dell'oggetto. La maschera in alto mostra i dati dimensionali da inserire per il disegno parametrico dell'oggetto (per il loro significato si faccia riferimento all'immagine riportata di lato). Qualora invece si voglia utilizzare un blocco occorre selezionare 3D Blocco dwg nel campo Tipo Disegno 3D specificare il percorso ed il nome del file da utilizzare nel caso di rappresentazione 3D e 2D (schematico) del progetto tubi di tipo Centrale Termica. Nel file dwg occorrerà specificare l'attacco inserendo nel file dwg che contiene il blocco del bruciatore il file mc4IN2D.dwg che si trova al percorso

 "C:\ProgramData\Mc4Software\Mc4Suite 202X\full\databases\Simb-mc4\"
