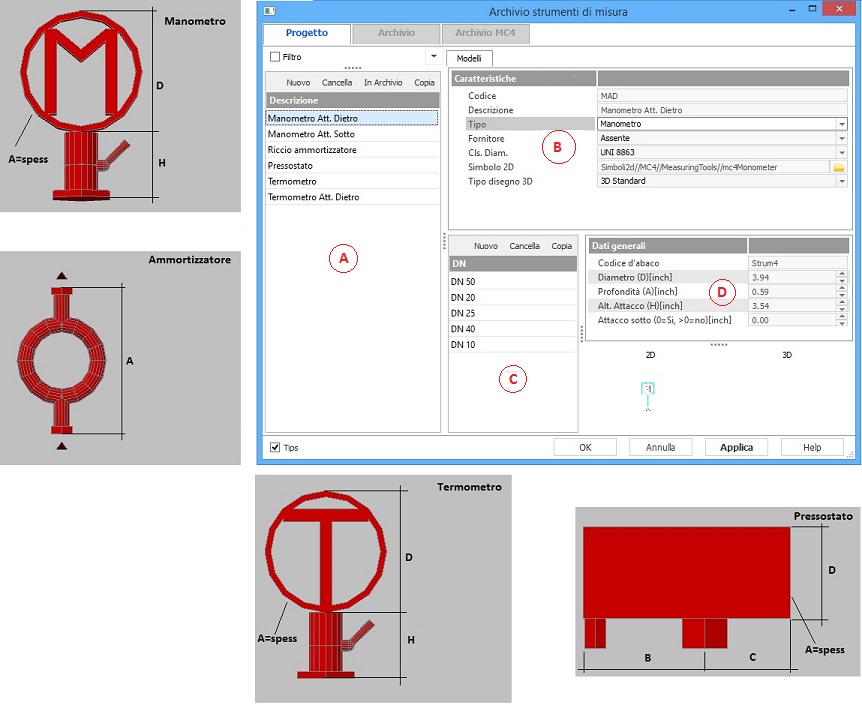

Facendo riferimento all'immagine
in alto si possono distinguere quattro diverse aree:
-
A - Lista Strumenti:
Nell'area A si trova la lista degli strumenti del database,
l'utente inserisce una descrizione a scelta per meglio
descrivere il componente. Premere <Nuovo> per aggiungere
un nuovo componente.
-
B - Caratteristiche:
- Codice:
inserire un codice identificativo del componente
- Descrizione:
inserire una descrizione del componente che è la stessa
che appare nella lista A
-Tipo:
selezionare dal menu a tendina una delle quattro opzioni
disponibili che identificano le quattro tipologie di strumentazione:
Manometro, Termometro, Pressostato
e Ammortizzatore
- Fornitore:
specificare un fornitore o meno, la scelta non è obbligatoria
- Cls. Diam.
Selezionare la classe di diametri commerciali che definiscono
le dimensioni degli attacchi degli strumenti.
- Simbolo 2D:
Specificare il file dwg contenete il disegno che verrà
usato per rappresentare lo strumento in caso di disegno
schematico del progetto di tubazioni. Si ricorda che il
file deve essere salvato in una sottocartella del percorso
"C:\ProgramData\Mc4Software\Mc4Suite
202X\full\databases\Simb-mc4\"
- Tipo Disegno
3D: selezionare una delle due opzioni per avere
la rappresentazione grafica standard del programma oppure
personalizzata specificando il blocco dwg da utilizzare.
Si ricorda che il file deve essere salvato in una sottocartella
del percorso
"C:\ProgramData\Mc4Software\Mc4Suite
202X\full\databases\Simb-mc4\"
La scelta dell'opzione
"3D Standard" attiva il frame D Dati
Generali
-
C - Dimensioni:
premere per aggiungere almeno una dimensione dello strumento
-
D - Dati Generali:
i dati da inserire in questo frame dipendono dal tipo
di strumento. Si faccia riferimento all'immagine sovrastante
per il significato dei valori da inserire
