ANALISI ACUSTICA

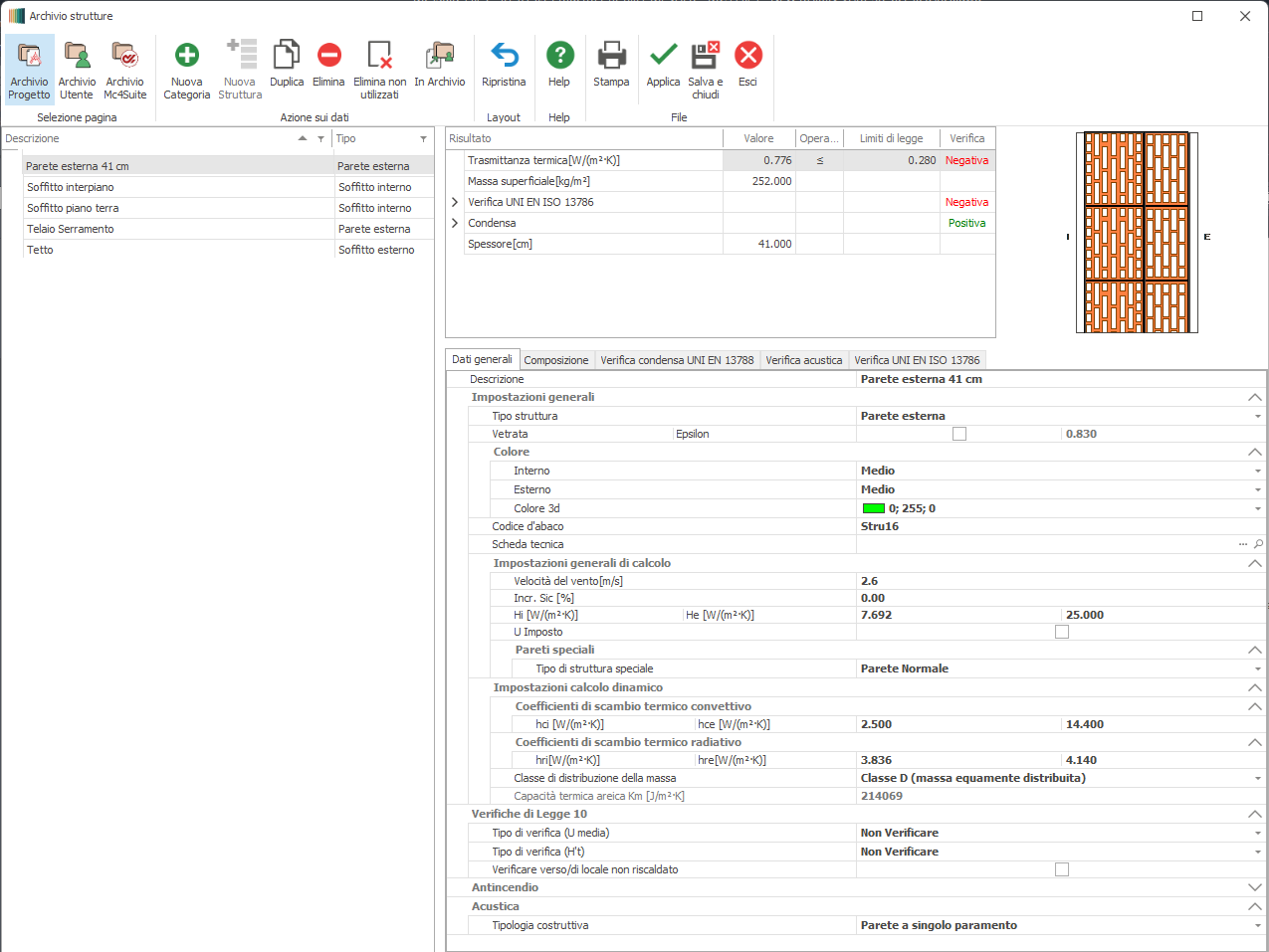

ARCHIVIO STRUTTURE - Scheda Dati generali

Nel seguito si descrivono i soli campi che vengono coinvolti nell'ambito delle verifiche acustiche.

Descrizione : in fase di inserimento di una nuova stratigrafia, tale campo ne permette l'inserimento della denominazione desiderata in luogo di quella provvisoria assegnata dal software. Essa corrisponde

alla descrizione con cui l'elemento viene identificato nell'elenco delle pareti di progetto, posto nella parte sinistra della finestra. Un’eventuale modifica della descrizione eseguita in questo campo viene riportata

automaticamente nel campo corrispondente dell’elenco strutture e viceversa.

Codice d’abaco. Codice con il quale il programma contraddistingue la struttura in esame e che viene riportata nell’etichetta delle pareti.

Scheda Tecnica. Attraverso questo campo è possibile associare un file pdf contenente la descrizione della parete; tale file, per poter essere caricato dal programma, dev'essere posizionato nella cartella

C:\ProgramData\Mc4Software\Mc4Suite 202X\full\databases\AssociateFile

Colore 3d. Ponendo il cursore nel campo e cliccando sul pulsante , è possibile scegliere il colore con cui la struttura sarà visualizzata sullo schermo nei disegni. Il campo, pur essendo funzionale per il

disegno dell’edificio, non ha influenza sui calcoli. Selezionando il punto interrogativo si accederà alla Tavolozza dei colori.

Tipologia Costruttiva : la scelta operata in questa maschera influenza l'assetto della scheda Composizione in cui si delinea la successione degli strati (materiali) che compongono la struttura.

Per le pareti verticali sussistono le seguenti opzioni:

Parete a singolo paramento : struttura costituita da un singolo tavolato

Parete a doppio paramento . struttura costituita da due tavolati separati da una intercapedine; l'intercapedine può essere consistere , a seconda dei casi, in un strato d'aria oppure in un materiale fibroso

(poroso) o dalla combinazione di uno strato d'aria e di un materiale fibroso.

Per le strutture orizzontali (pavimenti o solai interpiano), sussistono le seguenti opzioni:

Solaio monolitico: struttura priva di strato resiliente anticalpestio

Solaio con pavimento galleggiante : struttura contraddistinta dalla presenza di uno strato di un tappetino anticalpestio che desoladirizza il massetto rispetto alla soletta; la relativa stratigrafia risulta suddivisa

in tre sezioni, rispettivamente Massetto, Resiliente, Soletta.

Per le strutture vetrate sussistono le opzioni:

Vetro singolo : struttura costituita da una singola lastra vetrata

Vetrocamera: struttura costituita da due lastre vetrate separate da intercapedine

Vetrata: se la struttura verticale è un vetro, occorre contrassegnarla tramite tale opzione.

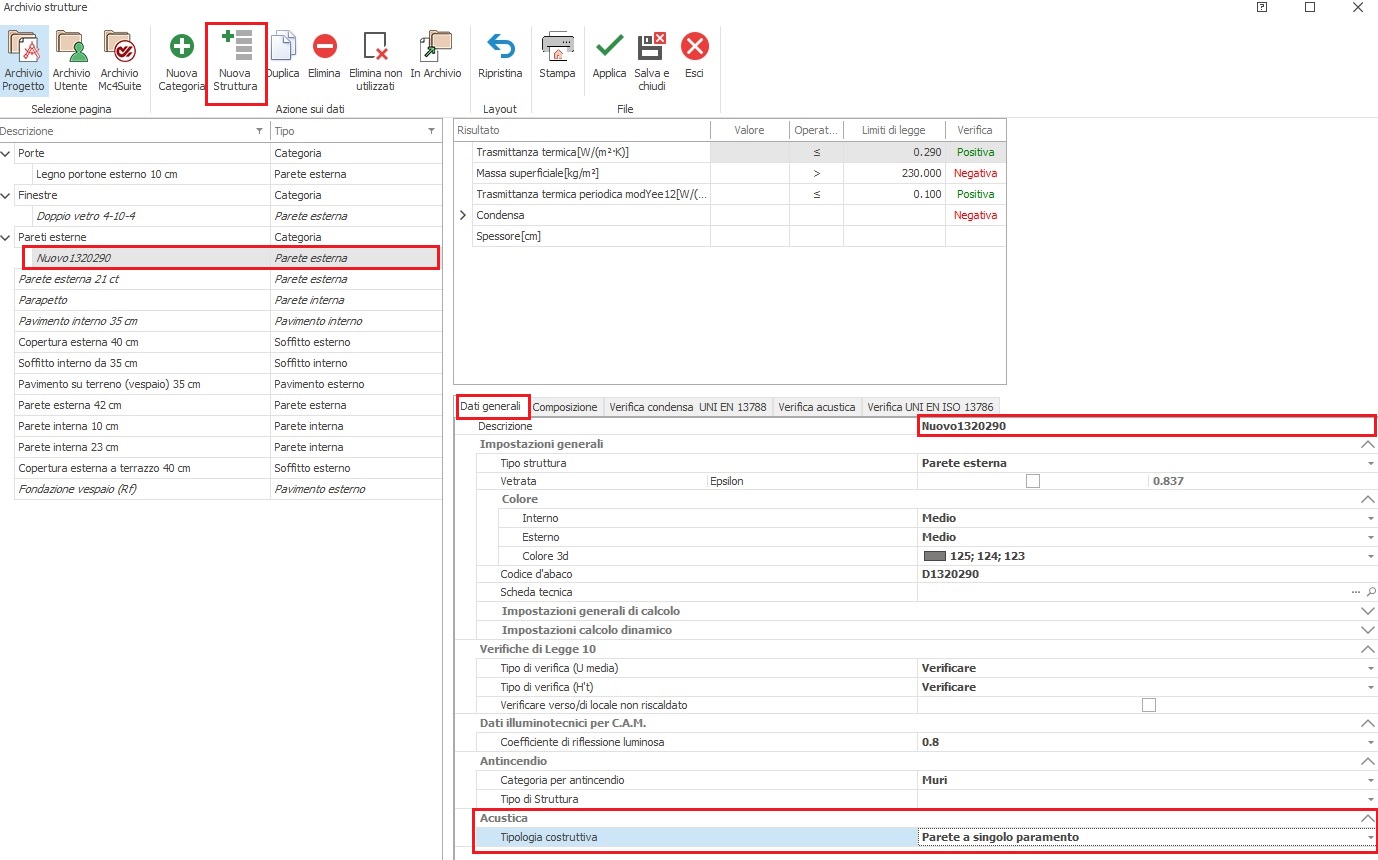

Creazione di una nuova struttura

La creazione di una nuova struttura avviene cliccando sul tasto Nuovo posto nella colonna di sinistra dell’Elenco Pareti

In automatico verrà aggiunta una nuova voce all’elenco delle strutture di progetto contrassegnata da una descrizione alfanumerica applicata in automatico.

Nella scheda Dati generali, oltre a modificare la descrizione del nuovo elemento, si potrà definire la tipologia costruttiva secondo i criteri descritti nel paragrafo precedente

.
A questo punto possiamo spostarci nella scheda Composizione e procedere alla creazione della stratigrafia; nell’archivio materiali si rintracceranno gli strati costitutivi, individuandoli nella corrispondente categoria.

Rintracciato l’elemento, lo si potrà trascinare dalla sezione Progetto o Archivio verso l’area centrale di Composizione; è utile osservare che un elemento trascinato direttamente dalla sezione Archivio verrà

automaticamente incorporato nella sezione Progetto sotto la categoria di appartenenza. Inseriti gli strati occorrerà indicare, in corrispondenza della colonna S.[cm] , il valore dello spessore per i materiali a spessore

variabile.
