ARCHIVIO TELERISCALDAMENTO - ELETTRICO - BOILER A GAS

Sistemi di teleriscaldamento

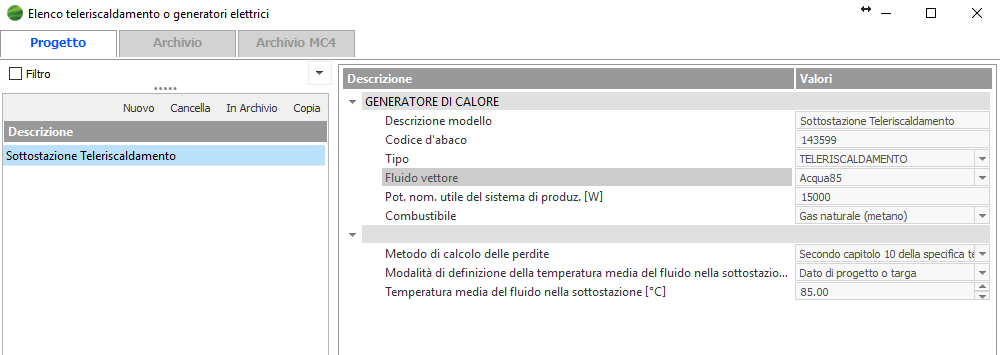

Descrizione modello: descrizione qualitativa del generatore;

Tipo: selezionare Teleriscaldamento;

Fluido Vettore: inserire la descrizione del fluido vettore (in nessun caso questo entra nel calcolo della resa del componente, ma descrive soltanto il componente);

Potenza Nom. utile del sistema di produzione [W]: valore nominale della potenza erogata.

Combustibile: selezionare un combustibile dopo aver caricato almeno un elemento dall'archivio combustibili o selezionare l'opzione EDITA nel menu contestuale per accedere all'archivio"Combustibili" e

caricare almeno un combustibile nel progetto corrente.

Metodo di Calcolo delle perdite: l’utente ha a disposizione I due metodi integrati nelle UNI TS 11300-4 per determinare le perdite di calore della sottostazione:

Secondo capitolo 10 UNI/TS 11300-4: il fattore di perdita e’ determinato dai coefficienti C2 e C3 riportati nel Prospetto 32 della norma UNI/TS 11300-4
Fattore di Perdita Fornito da Costruttore: l’utente deve specificare il coefficiente di perdita della sottostazione in W/K. Tale valore sara’ moltiplicato per la differenza tra la temperatura media del fluido

e quella dell’ambiente in cui lo scambiatore e’ installato e quindi per il tempo di funzionamento.

Modalità di definizione della Temperatura media del fluido nella sottostazione:

Dato di Progetto o Targa: il dato deve essere inserito nel campo sottostante
Rete ad Acqua a Bassa Temperatura: il programma usa il valore specificato nella norma UNI/TS 11300-4 pari a 70 °C
Rete ad Acqua surriscaldata: il programma usa il valore specificato nella norma UNI/TS 11300-4 pari a 90°C
