DISEGNO DEGLI IMPIANTI

IMPIANTI IDRONICI/SANITARI/RETI GAS - ARCHIVIO TERMINALI GENERICI

Icona:

Comando: DBTERMGEN

I terminali generici consentono di simulare la presenza di terminali per reti termiche (non riconducibili né a radiatori né a fancoil), per reti sanitarie o reti gas; essi devono essere creati appositamente nell’omonimo

archivio.

Ricordiamo che per i terminali generici utilizzati in un impianto gas (terminali che simulano un bruciatore, o una cucina, etc..) non bisogna attivare il flag Con uscita nell’archivio dei terminali stessi (trattandosi di un

circuito aperto).

Analogamente per circuiti generici, se essi sono aperti (il terminale può essere un qualsiasi utilizzatore tipo rubinetto, idrante, etc.) il flag non deve essere attivato, se invece la rete è chiusa (il terminale potrebbe

rappresentare la batteria di una UTA, uno scambiatore, etc.) deve essere attivato per consentire all’utente di collegare anche la rete di ritorno.

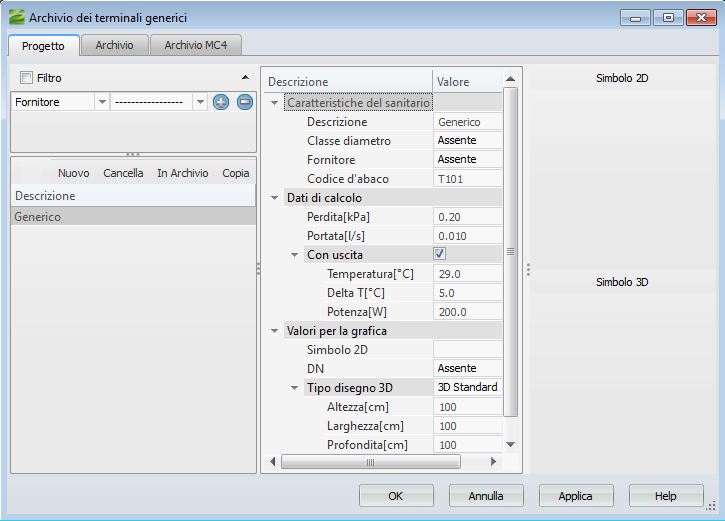

In figura si mostra un esempio di terminale generico per rete termica: attivando l’opzione “Con uscita” l’utente dovrà specificare i valori di temperatura [°C], Delta T [°C], Potenza [W] e Perdita [kW]. Il software

determinerà il valore di portata sulla base dei valori di  potenza e ΔT immessi dall’utente.
