ELENCO UNITA' IMMOBILIARI E ZONE DI PROGETTO
Diagnosi energetica
Energia termica per acqua calda sanitaria

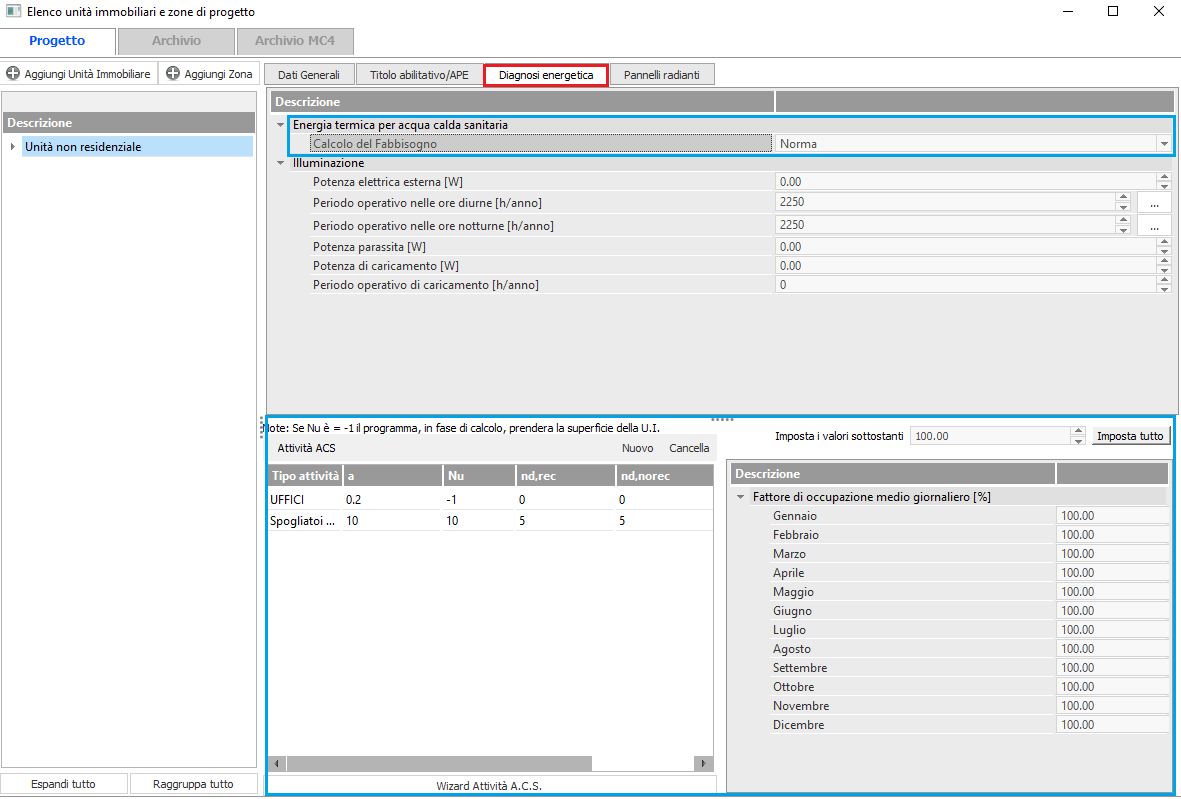

In corrispondenza della voce "Calcolo del fabbisogno" occorre selezionare il criterio per il calcolo del fabbisogno di energia utile per il servizio di produzione di ACS .
La presenza di un sistema di recupero termico dai reflui delle docce influenza direttamente il valore di fabbisogno di energia utile per la produzione di ACS.

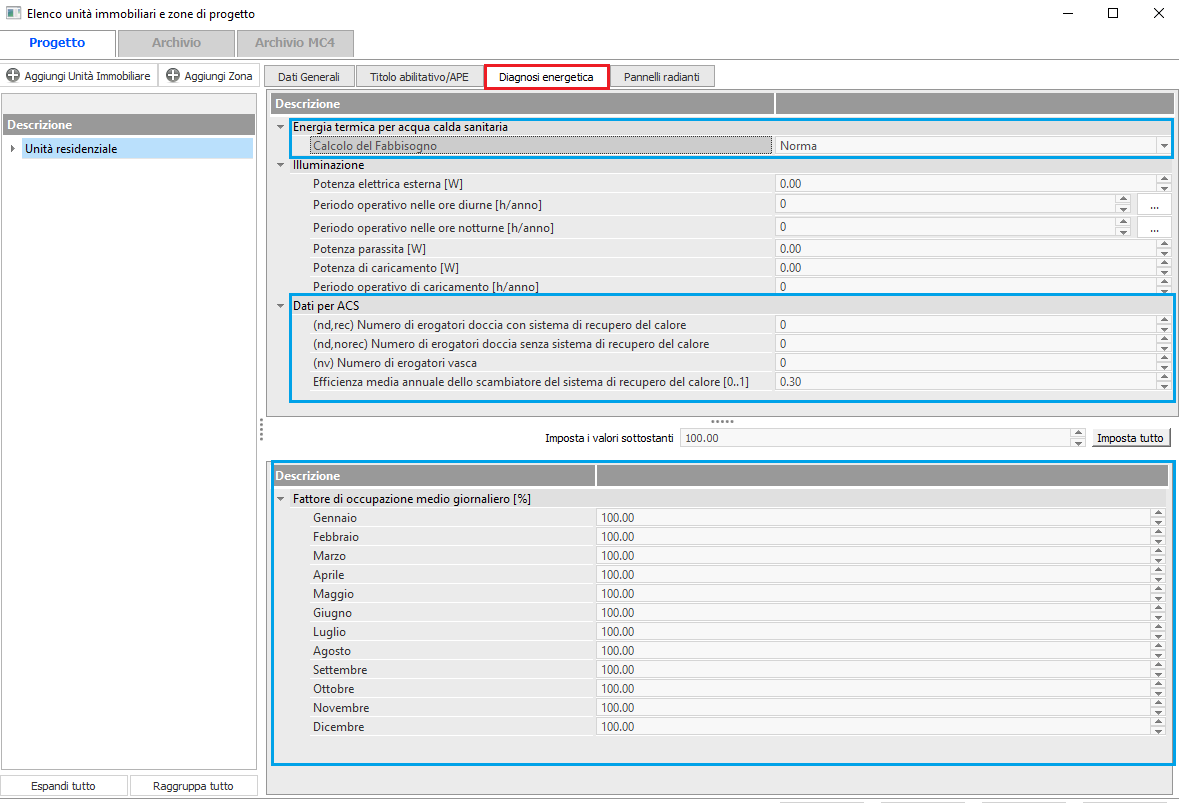

Il calcolo avviene in conformità dell'allegato E della specifica UNI/TS 11300:2-2019; a tal fine è richiesto l'input dei seguenti dati:
- Numero di erogatori doccia con sistema di recupero (nd,rec ): occorre indicare il numero di docce dotate di sistema di recupero del calore dai reflui di scarico complessivamente presenti nell'unità immobiliare.
- Numero di erogatori doccia senza sistema di recupero (nd,norec) : occorre indicare il numero di docce dotate di sistema di recupero del calore dai reflui di scarico complessivamente presenti nell'unità immobiliare. Tale dato concorre al calcolo del fabbisogno solo se nell'ambito dell'unità immobiliare è presente almeno un erogatore doccia dotato di sistema di recupero del calore.
- Numero di erogatori vasca (nv) : occorre indicare il numero di erogatori vasca da bagno presenti complessivamente nell'unità immobiliare. Tale dato concorre al calcolo del fabbisogno solo se nell'ambito dell'unità immobiliare è presente almeno un erogatore doccia dotato di sistema di recupero del calore.
- Efficienza media annuale dello scambiatore del sistema di recupero del calore (0..1] : occorre indicare il valore di efficienza dello scambiatore di calore del sistema di recupero termico
dai reflui delle docce dichiarato dal produttore; in assenza di dato dichiarato, si può mantenere il valore di default (0,3) che corrisponde a quello suggerito da norma. Tale dato concorre al
calcolo del fabbisogno solo se nell'ambito dell'unità immobiliare è presente almeno un erogatore doccia dotato di sistema di recupero del calore.

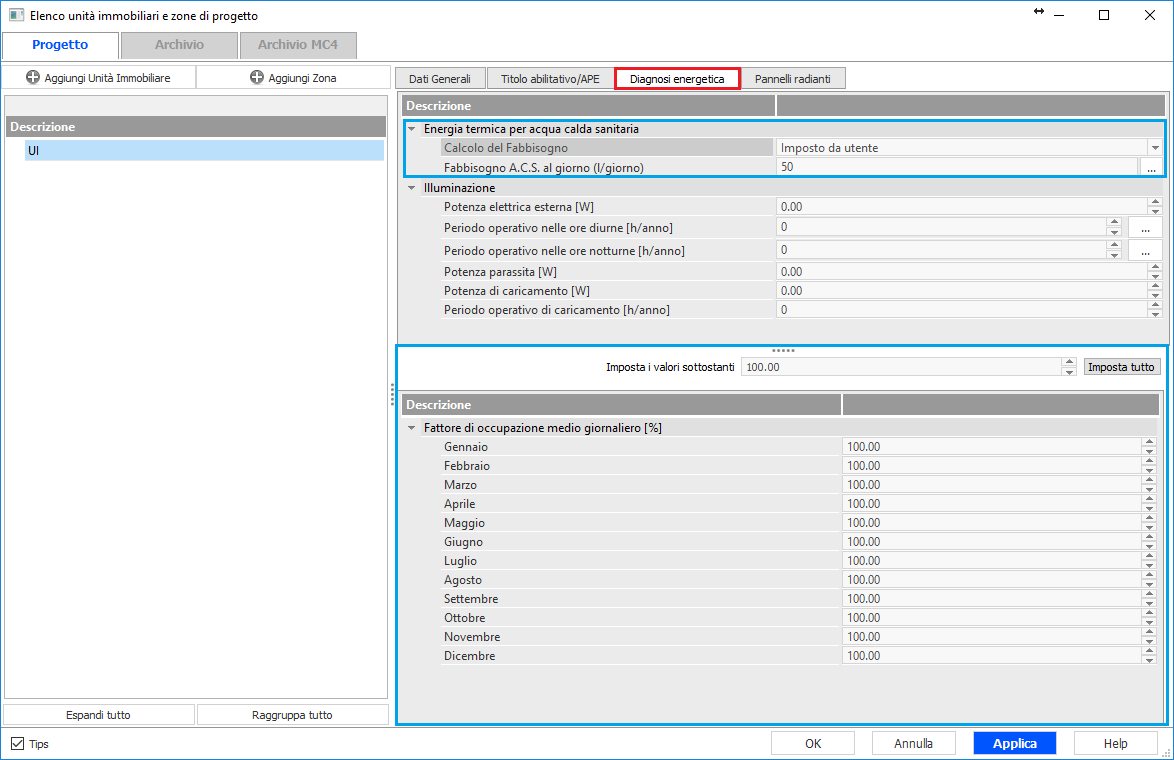

La voce "Imposto da utente" a differenza dell'opzione "Norma" permette l'inserimento di un valore forfettario di fabbisogno giornaliero di acqua, espresso in litri/giorno; come tale, essa può essere impiegata solo nel caso di Diagnosi energetica (tipo di calcolo A3);
Nella parte inferiore , sia in caso di edificio residenziale che non residenziale, ma esclusivamente in caso Diagnosi energetica (tipo di calcolo A3) , è possibile esplicitare il fattore di occupazione
medio giornaliero per ciascun mese di erogazione dell' ACS (che moltiplicato per il fabbisogno fornisce il valore della quantità di acqua consumata nel mese in esame).

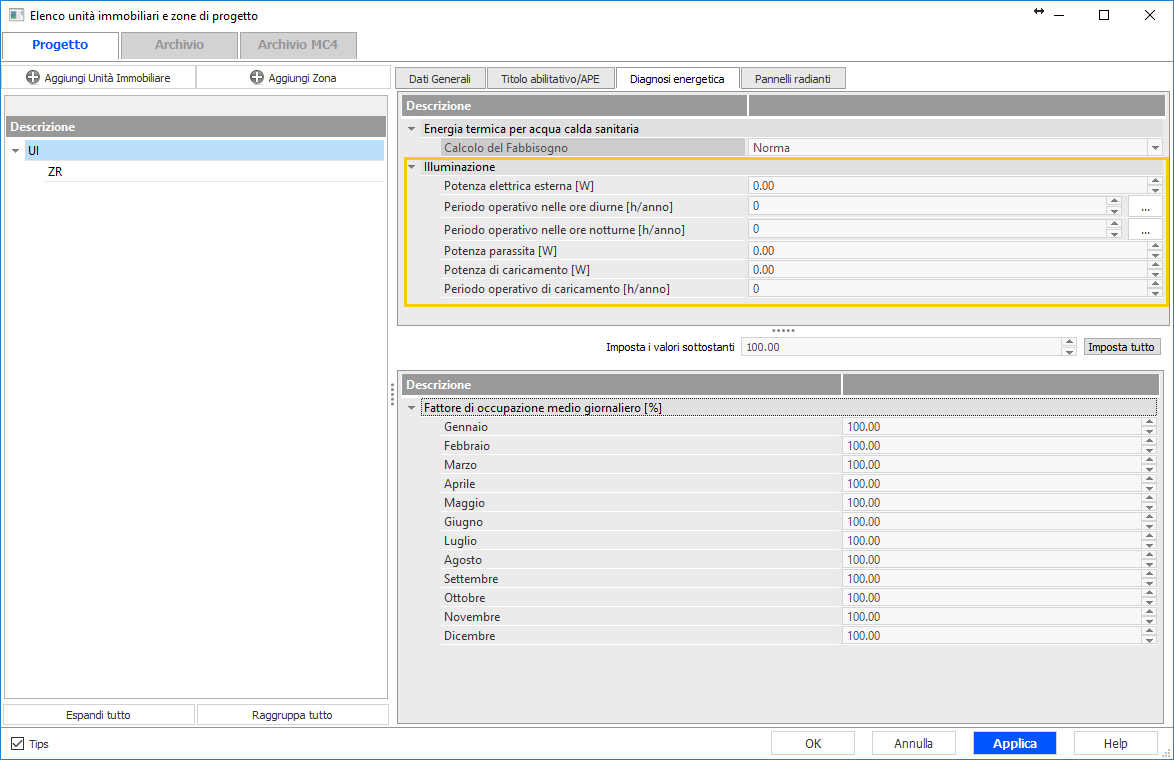

Illuminazione
Potenza elettrica esterna [W] : ammontare complessivo della potenza elettrica assorbita dai sistemi di illuminazione installati nelle pertinenze esterne (da valutare eventualmente secondo
l'appendice B della UNI EN 15193:2008)
Periodo operativo nelle ore diurne [h/anno]: il valore è desumibile, in funzione della destinazione d'uso, tramite il wizard richiamabile con il tasto posto all'estremità sinistra (riproducente il
prospetto D.1 della UNI/TS 11300-2).
Periodo operativo nelle ore notturne [h/anno]: in assenza di informazioni di progetto, si assume un tempo di accensione dei sistemi luminosi esterni durante la notte pari a 4200 h/anno ed
una riduzione del 50 % di tale valore qualora siano presenti
sistemi automatici di riduzione del flusso luminoso.
Potenza parassita [W] : potenza elettrica parassita assorbita dai dispositivi di controllo; i relativi fabbisogni di energia elettrica vengono valutati adottando la formula 8 della UNI EN 15193:2008.
Potenza di caricamento [W] : potenza elettrica di ricarica assorbita dai dispositivi di emergenza; i relativi fabbisogni di energia elettrica vengono valutati adottando la formula 8 della UNI EN
15193:2008.
Periodo operativo di caricamento [h/anno]: tempo operativo di ricarica dei dispositivi di emergenza.
.
