ELENCO UNITA' IMMOBILIARI E ZONE DI PROGETTO
ZONA IMPIANTISTICA - DATI DI LEGGE - DATI DI CALCOLO
Ventilazione Meccanica attraverso l'impianto di climatizzazione (UTA)
Nell'ambito dell' approccio A3 (valutazione adattata all'utenza) e quindi per scopi differenti da quello di progetto o standard, la UNI/TS 11300-1:2014, al paragrafo 12.5, prevede la possibilità di far riferimento alla condizioni di ventilazione effettiva (comprensivo di night cooling).
Viene altresì prevista la possibilità di effettuare una valutazione più accurata della portata di ventilazione, sulla base anche dei requisiti di qualità dell'aria interna.
Tenendo conto che le portate d'aria reali possono risultare notevolmente diverse da quelle previste (o proposte) per la valutazione sul progetto o standard, ai fini della determinazione di tali portate, richieste fondamentalmente per soddisfare le esigenze di qualità dell'aria interna, occorre far
riferimento alle norma UNI EN 13779 e UNI EN 15251.
Per un calcolo dettagliato della portata di ventilazione si può far riferimento alla UNI EN 15242.

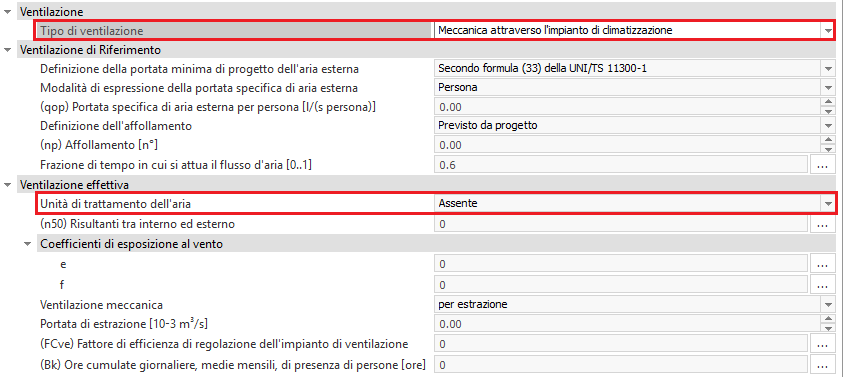

Ventilazione di riferimento
La sezione Ventilazione di riferimento varia a seconda della modalità di definizione della portata minima di progetto dell'aria esterna: l'opzione "secondo Formula 34 della UNI-TS 11300-1" è utilizzabile per gli edifici di categoria E.1 o di categoria E.8 e per gli ambienti cucine , bagni, corridoi e locali di servizio di tutte le destinazioni d'uso. Richiede l'inserimento del :
- valore del tasso di ricambio d'aria N Ricambi [Vol/h]
- valore della Frazione di presenza della portata di rinnovo (fattore adimensionale desumibile dal prospetto E.2 dell'appendice E della UNI-TS 11300-1 richiamabile mediante l'apposito tasto posto nell'estremità destra).
L'opzione "secondo formula 33 della UNI-TS 11300-1" è utilizzabile per tutte le destinazioni d'uso ad esclusione degli ambienti bagno (locali con estrazione) per i quali si applica la formula 34; in virtù di ciò, in questo specifico caso, ai fini del calcolo della ventilazione, occorre diversificare la zona cui appartengono i servizi igienici da quella che raggruppa gli altri ambienti riscaldati o climatizzati.
La maschera si modifica a seconda della modalità di espressione della portata minima dell'aria di progetto:
se si opta per la modalità "Superficie" si dovranno inserire i valori di :
- qos [l/s m2 ] portata di aria esterna per unità di superficie utile come definita e riportata nella UNI 10339 (Prospetto III).
se si opta per la modalità "Persona" si dovranno inserire i valori di :
- qop [l/s persona] : portata specifica di aria esterna per persona come definita e riportata nella UNI 10339 (Prospetto III).
- Definizione dell'affollamento : prevede due opzioni ovvero
1) Previsto da progetto che richiede l'inserimento del parametro np ovvero il numero di persone
2) "Secondo indici di affollamento riportati nel Prospetto VIII della UNI 10339" che invece richiede l'inserimento del parametro ns [persone/m2] secondo quanto suggerito dall'appendice A della UNI 10339.
Ventilazione effettiva

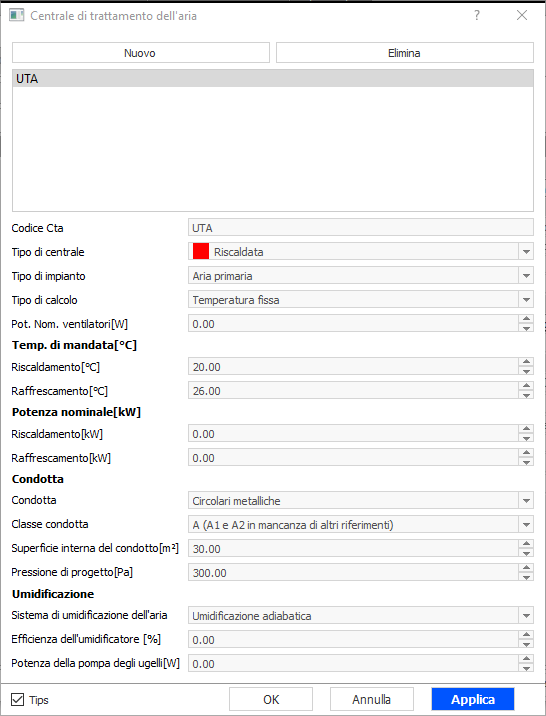

Nell'ambito della scheda Ventilazione effettiva è necessario associare l'Unità di trattamento dell'aria preventivamente definita nel pertinente archivio (Centrale di trattamento dell'aria) raggiungibile dal corrispondente menù a tendina. Cliccando sul menu a tendina e selezionando "Aggiungi in progetto" si accede alla maschera di inserimento della UTA il cui consumo verrà poi valutato nei calcoli in funzione della tipologia di UTA.
Cliccando sul tasto <NUOVO> si procederà all'inserimento di un nuovo elemento.
Il significato dei campi contenuti in questa maschera è il seguente:
- Descrizione CTA: inserire una descrizione della UTA
- Tipo Centrale: Riporta il tipo di zona a cui la UTA è associata; il campo è di sola lettura se la UTA è già stata inserita per altri scopi nella scheda Dati sull'impianto; altrimenti propone le scelte: 1) Riscaldata 2) Climatizzata.
- Tipo di impianto : le opzioni sono Aria primaria, Tutt'aria ricircolata, Tutt'aria miscelata, Tutt'aria esterna, Tutt'aria miscelata + Batteria di postriscaldamento, Tutt'aria esterna + Batteria di postriscaldamento
- Tipo di Calcolo: Selezionare il tipo di calcolo che si vuole utilizzare. In caso di UTA "Aria Primaria" il programma calcolerà il consumo per il trattamento dell'aria cui si sommerà il consumo legato alle richiesta delle zone servite da tale UTA. In caso di Impianto "Tutt'Aria" invece l'unico consumo energetico considerato per il calcolo dell'EPi sarà quello dovuto al trattamento dell'aria . Il campo èimpostabile per tutti i tipi di UTA ad eccezione di Aria primaria; non è impostabile se la UTA risulta già creata per altri scopi nella scheda Dati sull'impianto.
- Potenza nominale dei ventilatori [W] : occorre inserire la potenza elettrica assorbita dai ventilatori a servizio dell'UTA.
- Temp. di mandata: Le temperature qui indicate rappresentano le temperature di immissione nella zona (secondo UNI-TS 11300-2).
- Potenza nominale: fa riferimento alle potenze delle batterie. Il dato è utilizzato per determinare il fattore di carico delle batterie stesse.
- Condotta : occorre indicare la tipologia di canali ai fini del calcolo delle perdite di massa (portata di esfiltrazione) che influiscono solo sul calcolo della potenza elettrica dei ventilatori.
- Classe condotta : occorre indicare la classe di tenuta dei canali.
- Superficie interna del condotto [m2] : superficie interna del condotto; qualora non sia nota può essere valutata secondo quanto specificato dal punto A4.4 dell'appendice A della UNI-TS 11300-2.
- Pressione indicativa [Pa] : pressione totale disponibile in uscita dal ventilatore; in mancanza del valore si può indicare 300 [Pa] per reti a bassa pressione e 1200 [Pa] per reti di media pressione (prospetto C.4 della UNI-TS 11300-2).
- Sistema di umidificazione dell'aria : occorre scegliere tra le opzioni Umidificazione adiabatica e Umidificazione con immissione.
- Efficienza dell'umidificatore [%] : occorre indicare il valore in percentuale dell'efficienza del sistema di umidificazione.
- Potenza della pompa degli ugelli [W]: potenza elettrica assorbita dagli ugelli di umidificazione.
Per eliminare un elemento creato in precedenza occorre cliccare sul tasto <ELIMINA>; si ponga attenzione al fatto che la UTA è eliminabile solo se essa non risulti in uso nel progetto: a tal fine occorre sincerarsi che in corrispondenza della voce "Unità trattamento dell'aria" sia associata l'opzione Assente, impostazione che dev'essere confermata mediante la pressione del tasto <APPLICA> posto inferiormente nel menu Elenco unità immobiliari e zone di progetto prima di accedere alla maschera di gestione delle UTA.
Affinchè la cancellazione vada a buon fine occorre sincerarsi che:
1) la medesima UTA non sia utilizzata all'interno della maschera di compilazione della centrale termica ai fini dei calcoli energetici;
2) la medesima UTA non sia associata alla voce "Impianti ad aria" della scheda Dati sull'impianto della zona impiantistica. In questo caso occorre deselezionare il segno di spunta nel relativo checkbox, impostare l'opzione "Assente" confermando entrambe le impostazioni mediante la pressione del tasto <APPLICA> posto inferiormente nel menu Elenco unità immobiliari e zone di progetto.
- (n50) Risultanti tra interno ed esterno : tasso di ricambio d'aria risultante da una differenza di pressione di 50 Pa tra interno ed esterno, inclusi gli effetti delle aperture di immissione dell'aria [h-1]; i valori in funzione della permeabilità dell'involucro sono riportati nel Prospetto 9 della UNI-TS 11300-1 (richiamabile attraverso il tasto posto nell'estremità destra).
- Coefficienti di esposizione al vento e ed f : sono desumibili dal Prospetto 10 della UNI-TS 11300-1 (richiamabile attraverso il tasto posto nell'estremità destra).
Tipo ventilazione meccanica : prevede tre voci ovvero
Per estrazione: qualora la portata di esercizio dell'impianto di ventilazione in condizioni di progetto coincida con la portata di estrazione, verrà richiesta l'immissione del valore di tale portata; il dato inserito in questa maschera corrisponderà alla portata di tutti gli ambienti appartenenti alla zona nei cui dati estesi non si è inserito un valore specifico di portata. Tale portata quindi si andrà a sommare alle portate definite nei dati estesi dei vari ambienti.
Per immissione: qualora la portata di esercizio dell'impianto di ventilazione in condizioni di progetto coincida con la portata di immissione, verrà richiesta l'immissione del valore di tale portata; il dato inserito in questa maschera corrisponderà alla portata di tutti gli ambienti appartenenti alla zona nei cui dati estesi non si è inserito un valore specifico di portata. Tale portata quindi si andrà a sommare alle portate definite nei dati estesi dei vari ambienti.
Bilanciata da specificare in caso di presenza di un impianto di ventilazione meccanica bilanciata (la portata di progetto corrisponde alla massima portata tra quella di immissione e quella di estrazione che devono essere entrambe indicate nei box sottostanti)
Fattore di efficienza di regolazione dell'impianto di ventilazione meccanica : tale fattore tiene conto della riduzione della portata media giornaliera rispetto al valore nominale per effetto della retroazione dei sistemi di controllo che modulano la portata effettiva in funzione del tasso di occupazione (desumibile dal Prospetto 11 della UNI-TS 11300-1 richiamabile attraverso il tasto posto nell'estremità destra) .
(Bk) ore cumulate giornaliere (valore medio mensile) di presenza di persone : tale valore è funzione della destinazione d'uso ed è desumibile dal prospetto E.1 della UNI-TS 11300-1 (richiamabile attraverso il tasto posto nell'estremità destra).
|
I dati di input per il calcolo del fabbisogno di energia utile per la componente di ventilazione si inseriscono fondamentalmente per zona impiantistica; qualora sia necessario caratterizzare in maniera specifica uno o più ambienti appartenenti alla zona in oggetto, è possibile operare a livello di Dati Estesi dei medesimi ambienti, in particolare nella scheda Ventilazione. |
La sezione in cui forzare i dati per ambiente è quella denominata "Ventilazione media" (calcolo secondo UNI/TS 11300). Nella sezione Riferimento si imposteranno i valori minimi da garantire in base alla UNI/TS 11300-1 e UNI 10339, nella sezione "Effettiva" le portate reali o di progetto in caso di presenza di un impianto di ventilazione meccanica.
