ELENCO UNITA' IMMOBILIARI E ZONE DI PROGETTO

ZONA IMPIANTISTICA - CARICHI TERMICI - CARICHI INTERNI

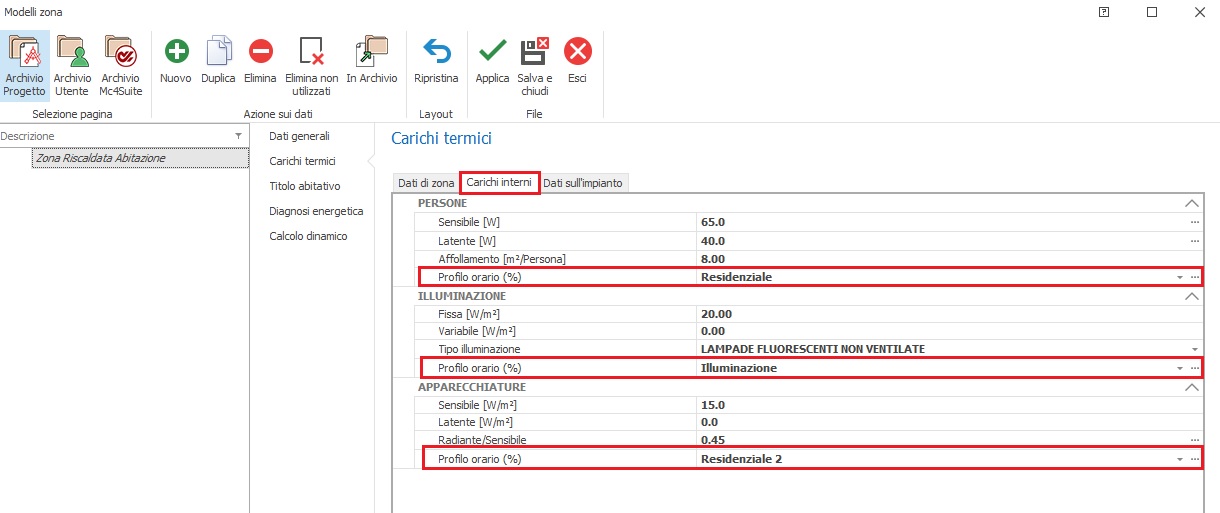

Anche nella scheda Carichi interni tutti i campi sono attivi al fine di valutare gli apporti di carico estivo proveniente da persone, illuminazione, apparecchiature.

I valori qui inseriti hanno effetto sul solo calcolo dei carichi estivi secondo metodo ASHRAE TFM e non sul calcolo della prestazione energetica (L10).

Nel dettaglio:

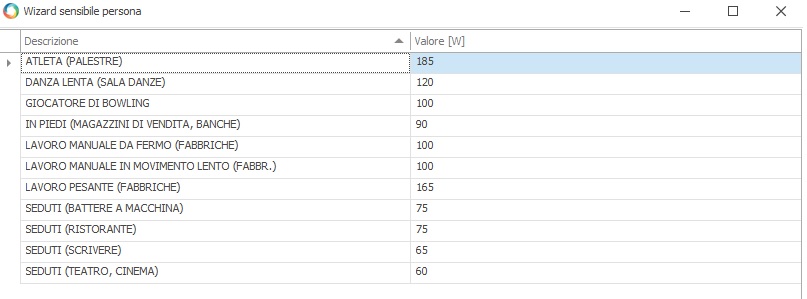

Persone – Sensibile [W]: Calore sensibile prodotto da ciascuna persona in funzione dell’attività fisica che svolge. Selezionando tale campo, si attiva un pulsante premendo il quale viene mostrata una

finestra di selezione e riportata qui di seguito. In questa tabella sono presenti i valori degli apporti dipendenti dall’attività svolta. Per selezionare un valore occorre il doppio-clik in corrispondenza del

campo.

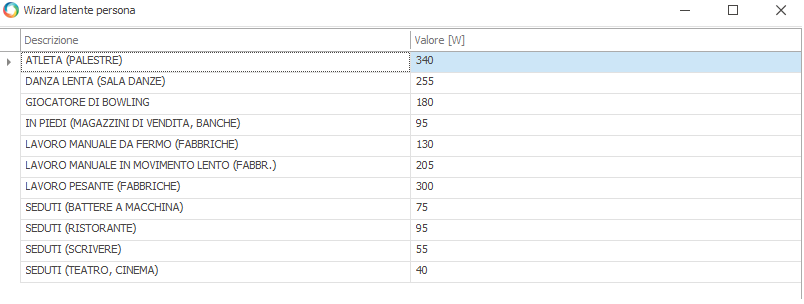

Persone – Latente [W] : Calore latente prodotto da ciascuna persona in funzione dell’attività fisica che svolge. Anche in questo caso selezionando tale campo, si attiva un pulsante premendo il quale si apre una finestra simile a quella sopra riportata dalla quale scegliere l’attività svolta e quindi l’apporto.

Persone – Indice di affollamento [m²/persona] : Indice di affollamento espresso in m²/persona. Il programma divide l’area di ciascun ambiente per questo valore ed approssima il risultato all’intero superiore.

Persone - Profilo orario : Selezionare il profilo orario di presenza delle persone dal menu a tendina. Se l’archivio dei codici orario è vuoto, selezionare <Aggiungi in progetto> per aprire la maschera di gestione, crearne uno e selezionarlo (per approfondimenti vedi il par. Codici orari di funzionamento).

Illuminazione – Fissa [w/m²] : Densità di illuminazione [w/m²] mantenuta in ambiente indipendentemente dall’apporto dovuto all’irraggiamento esterno attraverso i serramenti.

Illuminazione – Variabile [w/m²] : Densità di illuminazione [w/m²] mantenuta in ambiente solo quando l’apporto dovuto all’irraggiamento esterno attraverso i serramenti risulta essere inferiore ad esso.

Illuminazione – Tipo di illuminazione : Selezionare la tipologia di lampada tra le 4 opzioni possibili.

Illuminazione - Profilo orario : Selezionare il profilo orario di presenza del carico dovuto all’illuminazione. Se l’archivio dei codici orario è vuoto, selezionare <Aggiungi in progetto> per aprire la maschera di gestione, crearne uno e selezionarlo (per approfondimenti vedi il par. Codici orari di funzionamento).

Apparecchiature – Sensibile [w/m²] : Apporto di calore sensibile dovuto ad apparecchiature presenti nella zona e quindi negli ambienti, espresso in w/m².

Apparecchiature – Latente [w/m²] : Apporto di calore latente dovuto ad apparecchiature che emettono vapore, presenti nella zona e quindi negli ambienti, espresso in w/m².

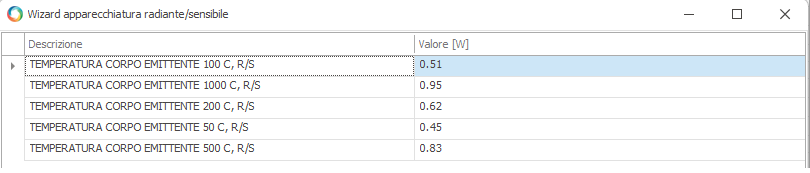

Apparecchiature - Radiante/Sensibile [w/m²] : Rapporto tra la componente radiante e quella sensibile del carico dovuto all apparecchiature. Tale rapporto è funzione della temperatura del corpo emittente come si può vedere dalla maschera di selezione della stessa che si attiva premendo sul relativo pulsante e riportata qui di seguito. Valore normale è 0,45 corrispondente ad una temperatura del corpo emittente di 50°C.

Apparecchiature - Profilo orario : Selezionare il profilo orario di presenza del carico dovuto alle apparecchiature. Se l’archivio dei codici orario è vuoto, selezionare <Aggiungi in progetto> per aprire la maschera di gestione, crearne uno e selezionarlo (per approfondimenti vedi il par. Codici orari di funzionamento).
