ELENCO UNITA' IMMOBILIARI E ZONE DI PROGETTO

MODELLO ZONA - CARICHI TERMICI - DATI DI ZONA

Condizioni interne di progetto

Temperatura di Set Point – Inverno/Estate [°C] : è la temperatura invernale/estiva di progetto della zona impiantistica. Il parametro è comune tra calcolo termico secondo UNI EN 12831 e calcolo di dimensionamento

secondo ASHRAE.

N.B. tali temperature non influenzano il calcolo energetico secondo UNI/TS 11300-1:2014 in quanto, in tale ambito, vengono preimpostate in automatico secondo i valori fissati dal DPR 412/93 in funzione della destinazione d'uso.

Differenziale sulla temperatura [±] : differenziale del sistema di regolazione. Tale valore non può mai essere nullo.

Umidità relativa – Inverno [%] : è l’umidità relativa di progetto della zona. Il valore invernale viene assunto ai fini delle verifiche termoigrometriche di legge.

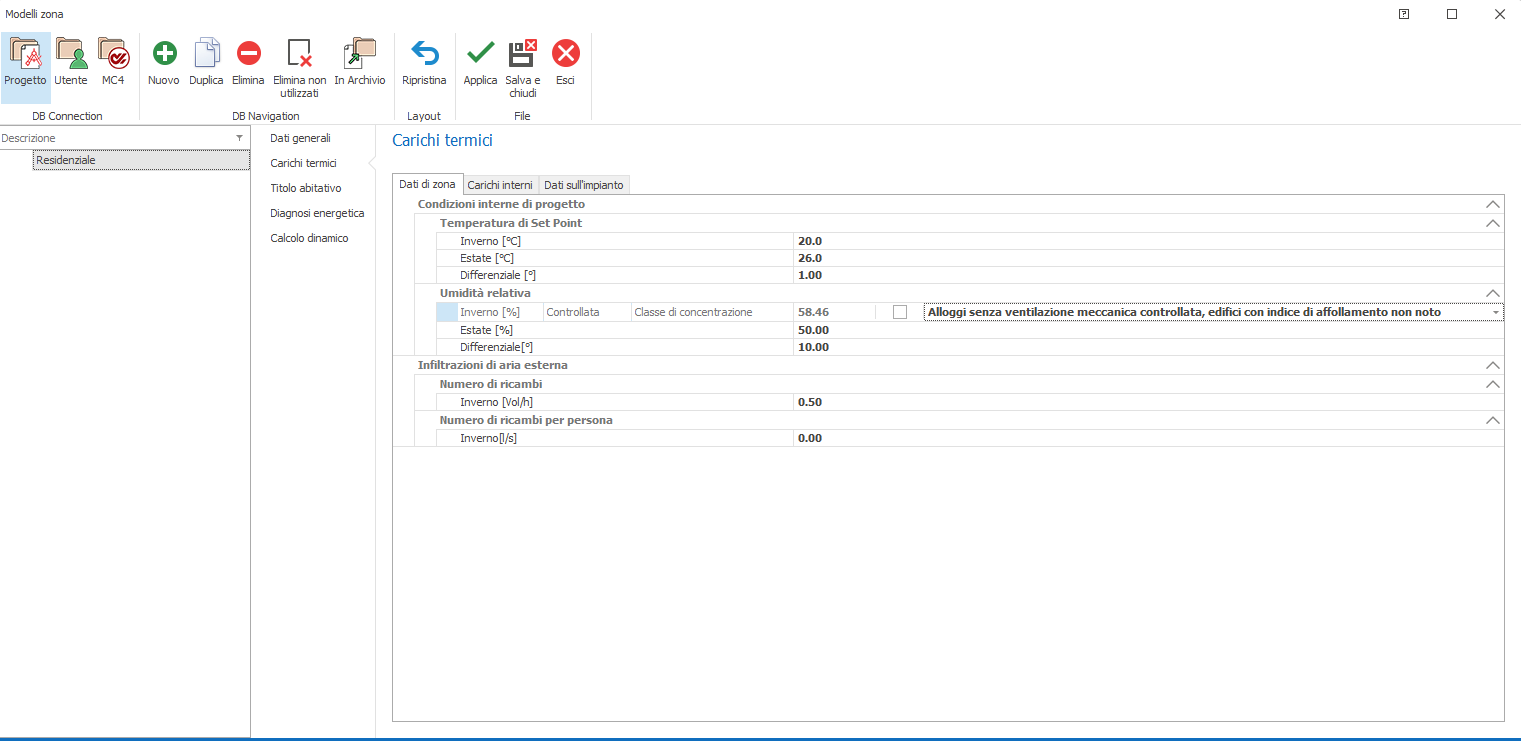

DATI ZONA_1B

In corrispondenza della voce Classe concentrazione, tramite menu a tendina si sceglierà la classe di umidità interna in base alla tipologia di immobile secondo quanto disciplinato dall'Appendice A della UNI EN ISO

13788:2013.

Ponendo il segno di spunta in corrispondenza della voce "Controllata", si assumerà la presenza di un sistema di controllo dell'umidità ambientale per cui il software ignorerà il valore di umidità relativa eventualmente

immesso secondo il metodo delle classi di umidità interna ed acquisirà il valore di UR imposto da utente.

Umidità relativa – Estate [%] : è l’umidità relativa di progetto estiva della zona.

Umidità relativa - Differenziale : differenziale del sistema di regolazione. Tale valore non può mai essere nullo

Infiltrazioni di aria esterna - Inverno - ricambi [Vol/h] : Infiltrazioni di aria esterna espressa in Vol/h.

N.B. I valori di Infiltrazioni di Aria Esterna Inverno sono utilizzati, per le zone Riscaldate o Climatizzate, per il solo calcolo delle dispersioni invernali per il dimensionamento dei terminali. Si ricorda a tal proposito che il valore del numero di ricambi, sia in estate che in inverno, può essere definito in Vol/h, in l/s per persona o con entrambi gli approcci . In quest'ultimo caso il software prende in considerazione il dato più sfavorevole. Per le zone Non climatizzate invece tale dato viene utilizzato anche per i calcoli energetici.

Infiltrazioni di aria esterna - Estate - ricambi [Vol/h] : Infiltrazioni di aria esterna espressa in Vol/h.

N.B. I valori di Infiltrazioni di Aria Esterna Estate sono utilizzati per il solo calcolo del carico estivo per il dimensionamento dei terminali. Si ricorda a tal proposito che il il valore del numero di ricambi, sia in estate che in inverno, può essere definito in Vol/h, in l/s per persona o con entrambi gli approcci . In quest'ultimo caso il software prende in considerazione il dato più sfavorevole.

Infiltrazioni di aria esterna - Inverno/Estate [l/s x persona] : Infiltrazioni di aria esterna espressa in l/s per persona.

N.B. Indicare l’indice di affollamento in mq/persona nella scheda Carichi interni .

N.B. I valori di Infiltrazioni di Aria Esterna Inverno/Estate sono utilizzati per il solo calcolo delle dispersioni invernali e del carico estivo per il dimensionamento dei terminali. Si ricorda a tal proposito che il valore del numero di ricambi, sia in estate che in inverno, può essere definito in Vol/h, in l/s per persona o con entrambi gli approcci . In quest'ultimo caso il software prende in considerazione il dato più sfavorevole.
