ARCHIVIO VENTILATORI

L'archivio "Ventilatori" è raggiungibile in due modalità differenti:

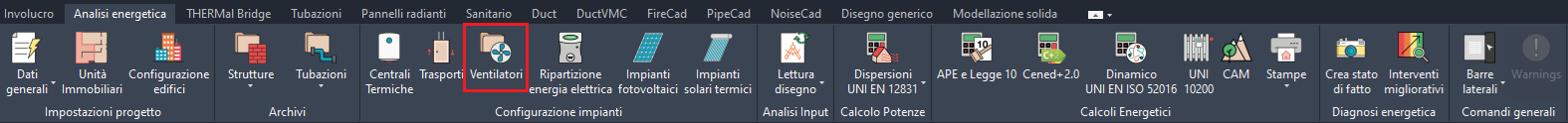

- in maniera diretta, cliccando sul comando "Ventilatori" presente all'interno della lista degli archivi d'impianto all della barra dei comandi principale del software;

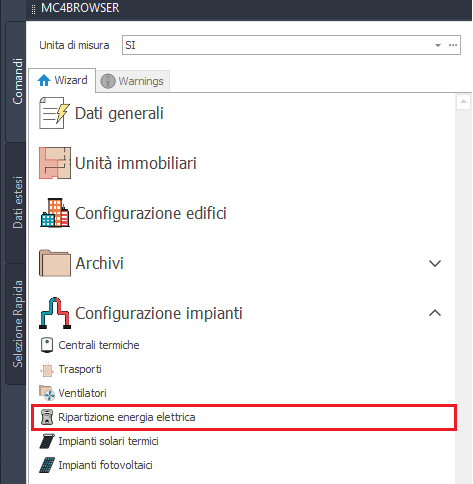

- in maniera indiretta, accedendo preliminarmente al menu "Ripartizione energia elettrica" ubicato nella sezione "Edificio " della barra laterale "Mc4Browser"

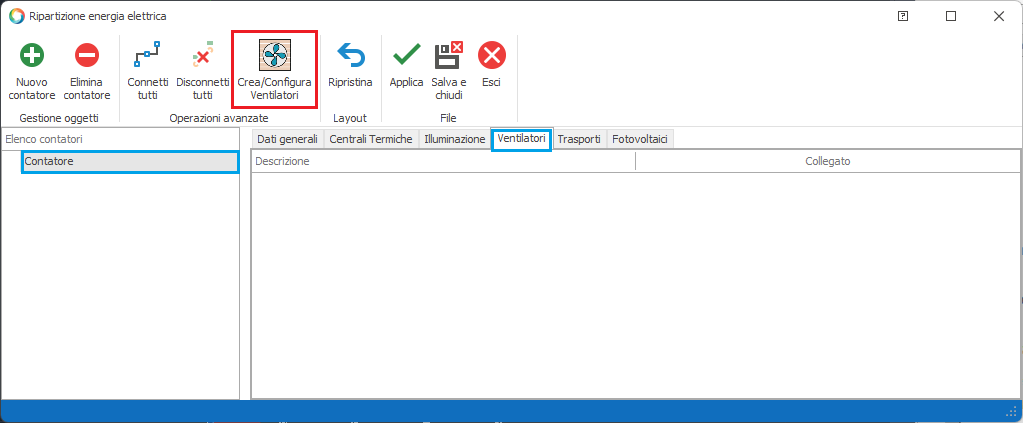

e quindi cliccando sul pulsante "Crea\Configura Ventilatori" disponibile una volta selezionata la scheda "Ventilatori" di un contatore elettrico.

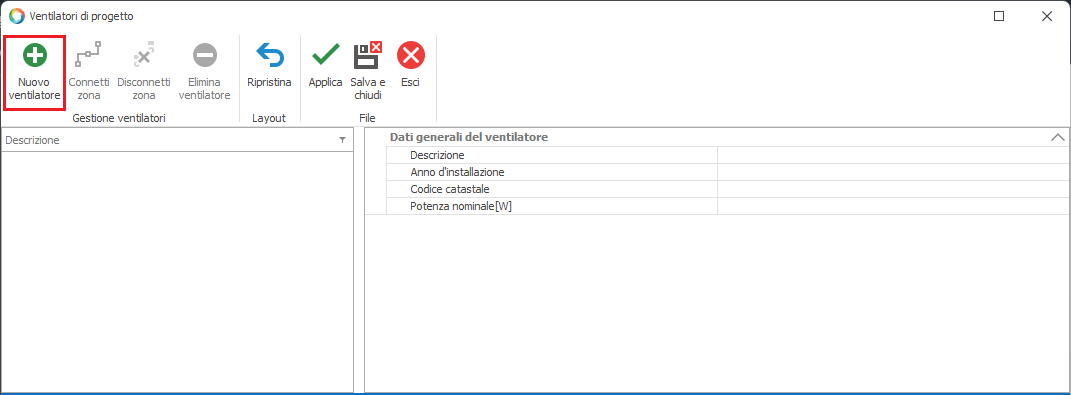

Per inserire un nuovo ventilatore si dovrà cliccare sulla voce contestuale "Nuovo ventilatore";

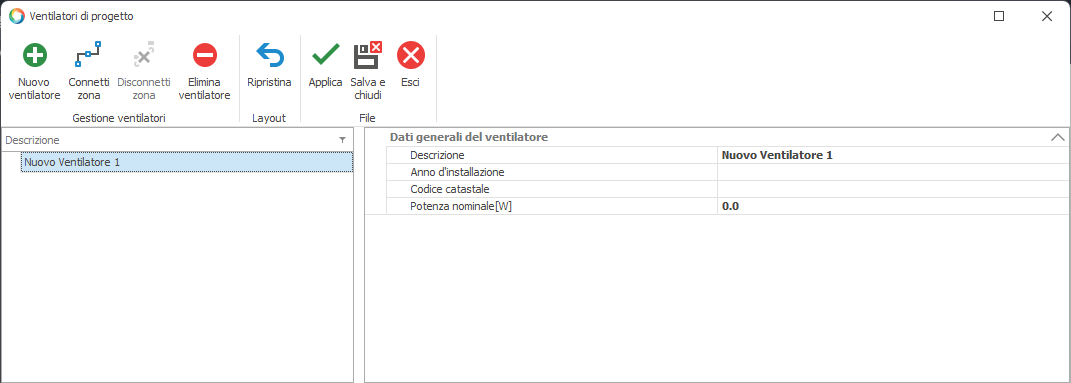

verrà quindi inserito un nuovo elemento di cui si dovrà specificare:

- Descrizione : in tale campo si assegna la denominazione desiderata in luogo della voce di default inserita in automatico

- Anno installazione del ventilatore: dato obbligatorio, previsto, per il servizio di Ventilazione Meccanica, dalla sezione di dettaglio degli impianti dell'APE e del relativo file XML

- Codice catasto ventilatore : dato non obbligatorio, previsto, per il servizio di Ventilazione Meccanica, dalla sezione di dettaglio degli impianti dell'APE e del relativo file XML

- Potenza nominale [W]: inserire la potenza elettrica del ventilatore (o dei ventilatori fisicamente presenti nella zona) coinvolto\i nel calcolo del fabbisogno energetico del servizio di ventilazione meccanica.

N.B.: in presenza di una molteplicità di ventilatori asserviti alla medesima zona, in tale campo occorre inserire la somma delle relative potenze in quanto la norma tecnica non prevede la distinzione dei ventilatori a seconda della

funzione svolta.

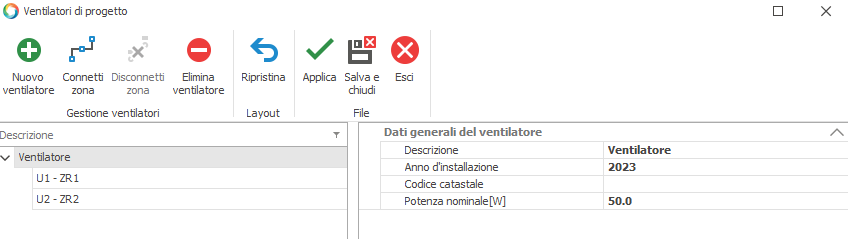

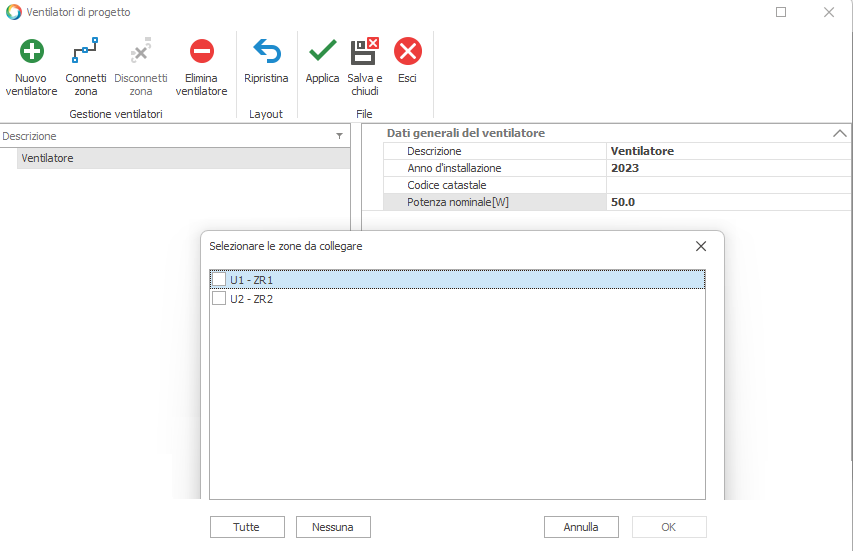

Definito il ventilatore si dovrà procedere all'assegnazione delle zone impiantistiche da esso servite; a tal fine occorre cliccare sul pulsante "Connetti zona" che attiverà il menu di selezione delle zone presenti in progetto.

N.B : la lista in oggetto includerà esclusivamente le zone il cui sistema di ventilazione è rappresentato da un sistema di Ventilazione Meccanica o un sistema di Ventilazione Ibrida.
