DISEGNO DEGLI IMPIANTI
GESTIONE ARCHIVI - PERSONALIZZAZIONE BLOCCHI DWG PER ASSOCIAZIONE AD ELEMENTI DI ARCHIVIO
Procedura automatica
L'importazione di un blocco DWG rappresentante un elemento di impianto (radiatore, fancoil, serbatoio, valvola, pompa, etc.) può essere importato negli archivi di Mc4Suite tramite una procedura assistita.
L'origine del file DWG può essere duplice:
- blocco DWG "nativo"
- blocco DWG ottenuto, a sua volta, dalla conversione di un blocco in formato IFC.
La procedura permette di elaborare il blocco DWG in modo da assegnarli gli agganci che saranno funzionali al suo utilizzo nell'ambito dell'input grafico delle reti impiantistiche.
Per poter essere utilizzato, il blocco dotato di agganci dovrà essere preventivamente associato, in qualità di blocco 2D o blocco 3D, ad un elemento di un archivio del programma.

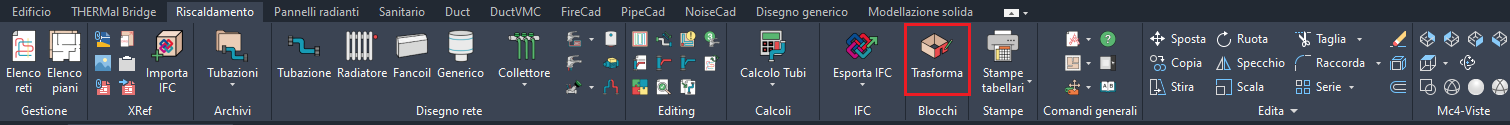

Una volta caricato il file DWG contenente il blocco del componente, occorre cliccare sul pulsante "Trasforma (in blocco Mc4)" rintracciabile nel pannello "Mc4-Blocchi" delle schede
- Riscaldamento
- Sanitario
- Duct, DuctVMC
- FireCad
- PipeCad
della barra superiore dei comandi (Ribbon Bar).
La procedura guidata procede quindi per passi successivi:

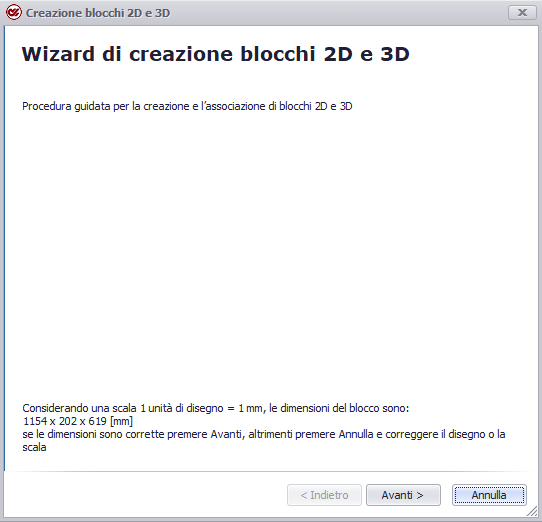

1) Nella prima maschera viene effettuata il controllo di scala; se le dimensioni corrispondono a quelle attese, si cliccherà su Avanti; diversamente si dovrà arrestare la procedura con il tasto "Annulla" e procedere alla modifica del blocco DWG.

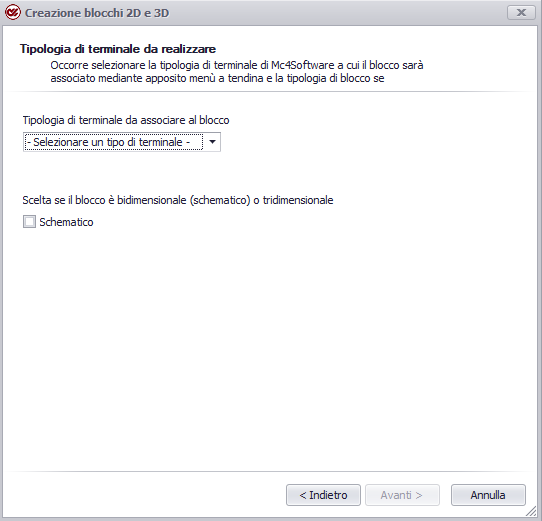

2) Nella maschera successiva si dovrà indicare, tramite apposito menù a tendina, a quella tipologia di terminale appartiene il blocco (bocchetta, caldaia, fancoil, plenum, pompa di calore, radiatore , serbatoio, sprinkler, terminale
sanitario, valvola a 2 vie, valvola a 3 vie 1 ingresso, valvola a 3 vie 1 uscita) e se il blocco è tridimensionale (opzione di default) oppure bidimensionale: in questo secondo caso occorre porre il segno di spunta in corrispondenza del
checkbox "Schematico".

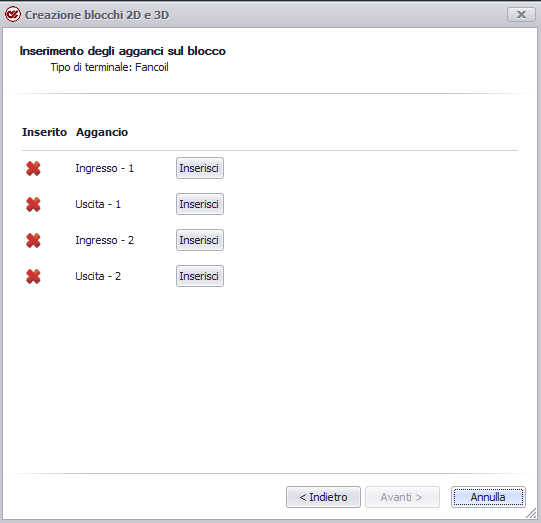

3) Nella maschera successiva viene elencato il numero di agganci (Attacchi) complessivamente ammesso dal terminale in oggetto; inizialmente ciascuno risulta contrassegnato da una crocetta di color rosso che identifica il fatto che di un
dato aggancio non è stato ancora individuato il punto geometrico di inserimento.
Cliccando sul pulsante "Inserisci" posto accanto a ciascun aggancio si attiverà la procedura di selezione, nell'ambito del blocco grafico, dell'elemento che rappresenterà fisicamente l'attacco in esame.

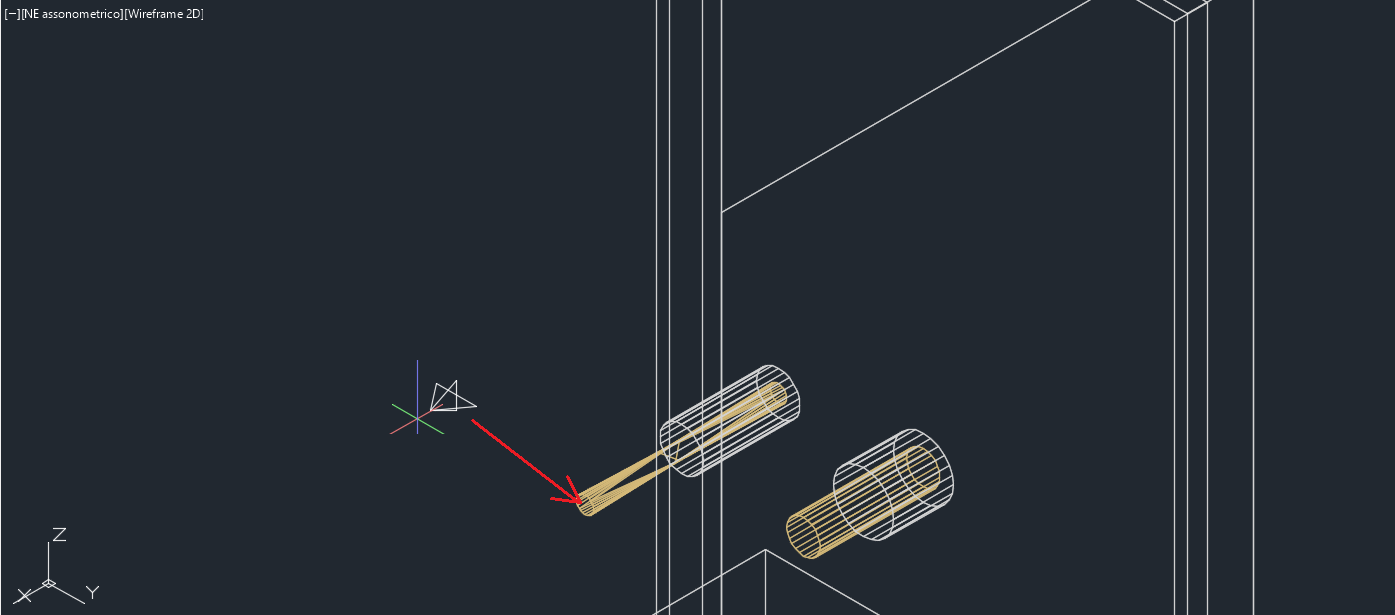

Tramite la funzione OSNAP del CAD si selezionerà quindi il punto geometrico da definire come 'attacco per l'ingresso (o l'uscita) del fluido e si defineranno gli orientamenti rispetto agli assi.

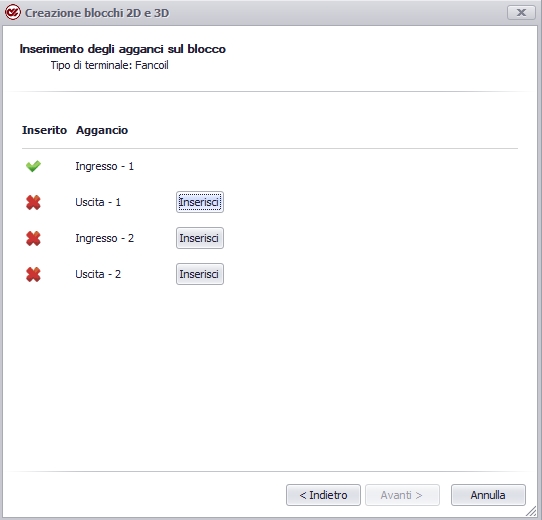

Inserito l'attacco il software riattiverà la maschera per l'inserimento degli attacchi per l'individuazione dei successivi agganci.

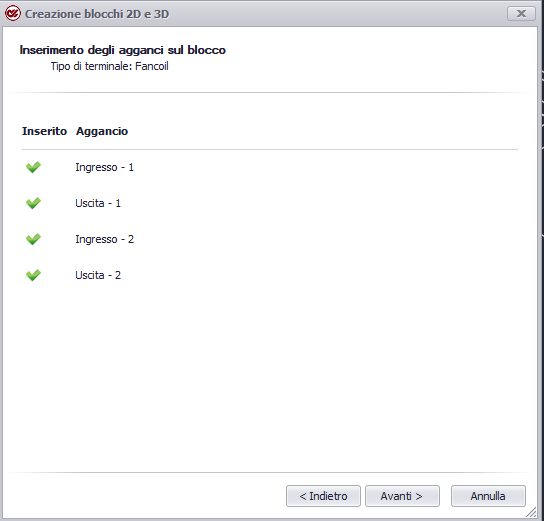

4) completata l'individuazione di tutti gli attacchi caratteristici del terminale in esame, si potrà cliccare sul pulsante "Avanti".
5) Nella maschera successiva si dovrà attribuire una denominazione al blocco integrato con gli attacchi di Mc4Suite.
6) Cliccando sul pulsante "Avanti" si perverrà alla maschera conclusiva della procedura.
Cliccando sul pulsante "Termina", si chiuderà la maschera della procedura guidata.
Il blocco così creato viene incorporato in automatico nel database dei simboli DWG del software; da questo momento potrà essere richiamato nel pertinente archivio dei terminali cui fà riferimento per effettuarne l'associazione quale elemento grafico da utilizzare
come blocco in sede di input grafico.
Procedura manuale
Tutti i blocchi, siano essi nuovi o preesistenti o, devono necessariamente essere files in formato .DWG e devono essere salvati nella cartella o in una sottocartella del percorso:
C:\ProgramData\Mc4Software\Mc4Suite
202X\full\databases\Simb-mc4
Scopo della procedura é inserire su tali file di blocco gli "attacchi" tramiti appositi blocchi a forma di freccia.
NOTA: la direzione del flusso é data dalla punta della freccia che costituisce il blocco che si utilizza per gli ingressi e le uscite e sono salvati nella cartella Simb-mc4
L?uso dei files mc4_in2D e mc4_in3D (cosi come gli altri) é semplicemente legata all'esigenza dell'utente nel senso che il 2D contiene una freccia bidimensionale mentre il file 3D contiene una freccia tridimensionale.

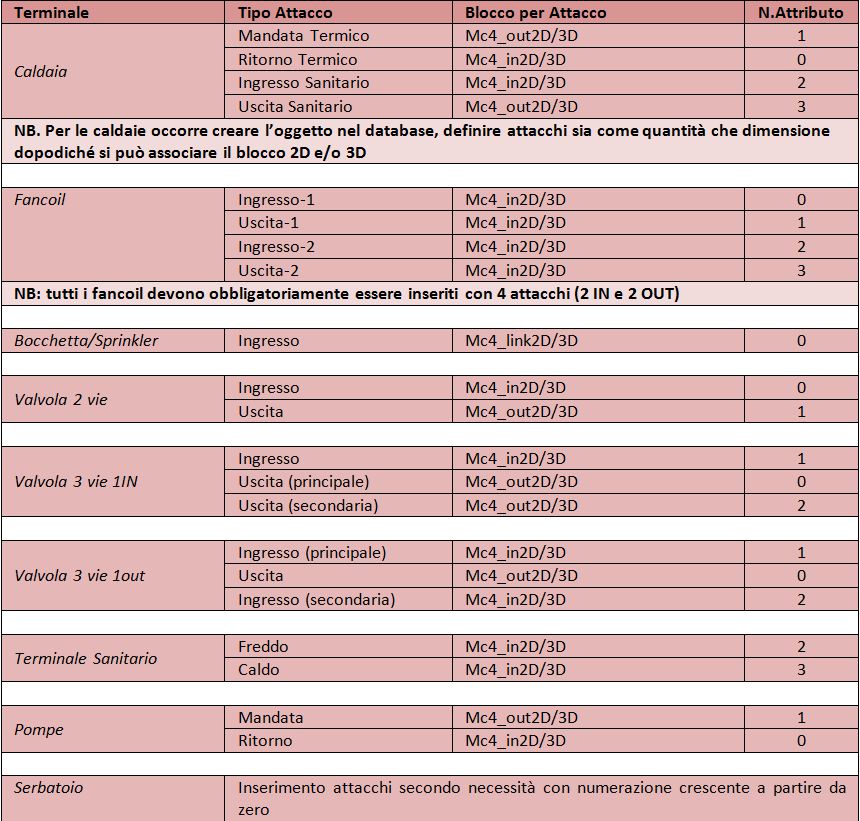

La tabella seguente, indica per ogni tipo di terminale, il blocco per gli attacchi che occorre inserire nel DWG che costituisce il blocco personalizzato ed il numero di attributo che occorre loro assegnare in modo che il programma lo
riconosca automaticamente.
