INTERFACCIA UTENTE

BARRA DI NAVIGAZIONE

La Barra di navigazione rappresenta l'area in cui gestire la visualizzazione dei vari elementi grafici del

progetto.

Essa consente l'accensione e lo spegnimento dei vari layers per ogni tipologia di progetto creata nel

file corrente.

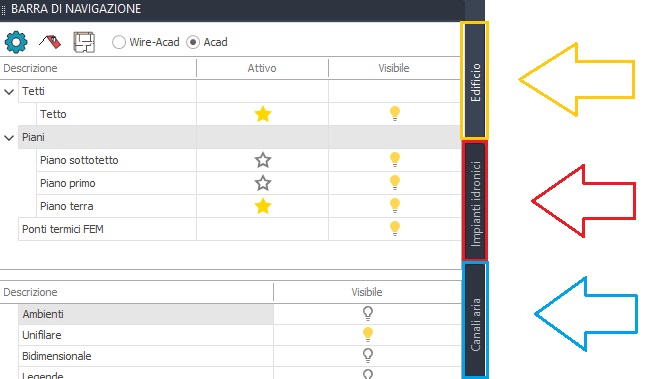

In particolare, essa è suddivisa in tre schede contestuali, ognuna dedicata alla gestione di specifici aspetti

de progetto ovvero:

Edificio (Tetti, Piani, Terreno)

Impianti idronici (Termici, Idrico-Sanitari, Pannelli Radianti, Antincendio, Centrali termofrigorifere)

Canali aria (moduli Duct e DuctVMC)

Nella parte superiore sono collocati tre pulsanti che attivano rispettivamente :

- le opzioni di visualizzazione degli elementi grafici del calcolo acustico

- l'elenco dei progetti "Tetti

- l'elenco "Piani"

- lo stile di visualizzazione dell'edificio in vista tridimensionale;

in quest'ultimo caso la voce "Wire-Acad" corrisponde allo stile Wireframe mentre la voce "Acad" corrisponde all'ultimo stile di visualizzazione "ombreggiato" adottato dall'utente.

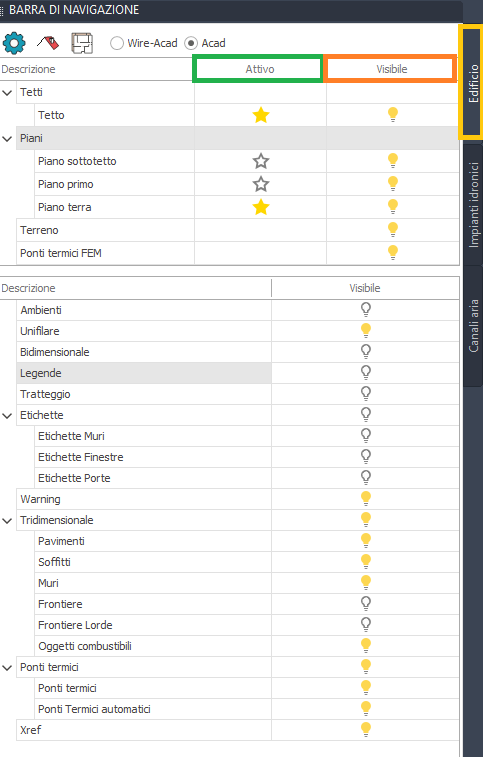

BARRA DI NAVIGAZIONE - Scheda EDIFICIO

La scheda "Edificio" si struttura in quattro sezioni ovvero:

- Tetti

- Piani

- Terreno

- Ponti termici FEM

La selezione del piano Attivo è univoca: ciò riflette il fatto che può essere attivato un solo piano di progetto per volta.

I piani visibili possono essere invece molteplici, fermo restando che le modifiche a livello di input grafico saranno possibili solo

nell'ambito del piano attivo.

Per i piani visibili sarà quindi possibile visualizzare i layers relativi a:

Ambienti ovvero le etichette che contrassegnano i singoli locali

Unifilare , ovvero la linea grafica che contrassegna le pareti verticali

Bidimensionale , ovvero l'impronta bidimensionale sovraimpressa rispetto all'unifilare in caso di ricorso al comando di esportazione del

disegno bidimensionale

Legende, ovvero le tabelle create nello spazio modello tramite il comando "Disegna legenda"

Tratteggio, ovvero il tratto di riempimento che identifica l'area racchiusa dai singoli ambienti

Etichette , ovvero le etichette associate a muri, finestre e porte

Warning, ovvero le segnalazioni di anomalie a livello di input grafico

Tridimensionale, ovvero le rappresentazioni tridimensionali di pavimenti, soffitti, muri , frontiere nette e frontiere lorde

Ponti termici, ovvero la rappresentazione dei ponti termici estratti automaticamente e\o inseriti manualmente

Xref, ovvero i riferimenti esterni associati ai piani
