INTERFACCIA UTENTE

Wizards

Nell'ambito della barra Mc4Browser, in assenza di comando attivo, viene mostrato il wizard contestuale al modulo attivo nella barra superiore del programma.

Al suo interno sono elencati i comandi nella sequenza Step-by-Step che guida l'utente secondo il flusso di lavoro di base per giungere al completamento del progetto, sia esso consistente nell'esecuzione

dell'input grafico che nella definizione di uno schema impiantistico.

I wizards step by step sono disponibili per le schede.

- Involucro

- Analisi energetica

- Tubazioni

- Pannelli radianti

-Duct \ DuctVMC

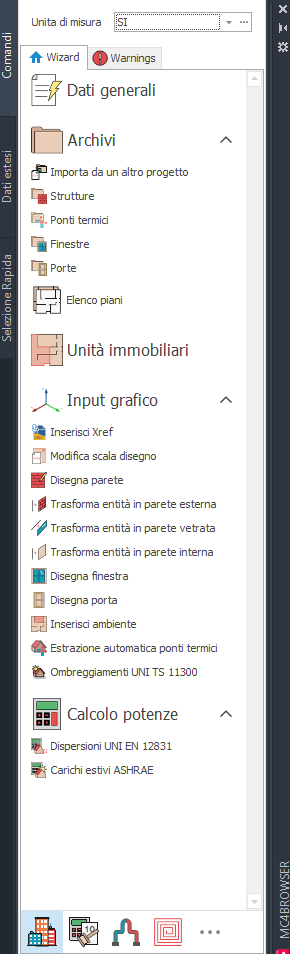

Wizard per la definizione dell'involucro

Vediamo la sequenza delle operazioni da compiere per effettuare l'input del fabbricato ed eseguirvi i calcoli termici (Dispersioni, Carichi Estivi):

1) Dati Generali: questo pulsante è sempre attivo e permette di accedere alla maschera della località di progetto. Solo dopo aver impostato questo dato e chiuso la

relativa maschera il programma attiva le voci indicate con 2) nella figura qui a lato

2) Archivi: Compilare i dati nelle maschere delle Strutture, Finestre e Porte (prelevare componenti dall'archivio e copiarle in progetto, oppure inserirle ex-novo)

3) Elenco Piani: Inserire almeno un piano nell'elenco per poter attivare i comandi di disegno (Input Grafico).

4) Unità Immobiliari: Compilare i dati relativi alle unità immobiliari in modo che si possano inserire i simboli ambienti. Si consiglia di compilare i dati di questa

maschera prima di procedere all'input

5) Input Grafico: Questa sezione contiene una serie di comandi da eseguire nell'ordine indicato. Qualora non si disponga di un Xref è possibile evitare di inserirlo e

si può procedere allo step successivo. Si consiglia sempre di controllare la scala di disegno sia che si inserisca il file come Xref che non. Il fattore di scala di default

usato dal software è 1 unità = 1000 mm; si consiglia per quanto possibile di usare questo fattore di scala. Il comando di inserimento degli ambienti (terz'ultimo nella

procedura di questa sezione) attiva i comandi nella sezione dei calcoli

6) Calcolo Potenze : consente l'accesso alle maschere delle sessioni di calcolo inerenti le dispersioni invernali (secondo UNI EN 12831-1) e dei carichi termici

secondo metodo ASHRAE.
