INTERFACCIA UTENTE
DATI ESTESI
I Dati Estesi di ogni oggetto Mc4Suite sono le proprietà degli oggetti stessi utilizzati in progetto.
Tutte queste proprietà sono elencate in un tab specifico della barra laterale di nome "COMANDI" e sono a disposizione dell'utilizzatore per la consultazione e la modifica in tempo reali delle varie proprietà.
Selezionando con il mouse uno o più oggetti del disegno, l'area DATI ESTESI della barra laterale filtra tutte proprietà degli stessi, la cui modifica é possibile confermare tramite la pressione del bottone APPLICA.
ATTENZIONE: la barra laterale di gestione dei DATI ESTESI permette la contemporanea selezione di vario oggetti di tipologia completamente differente.

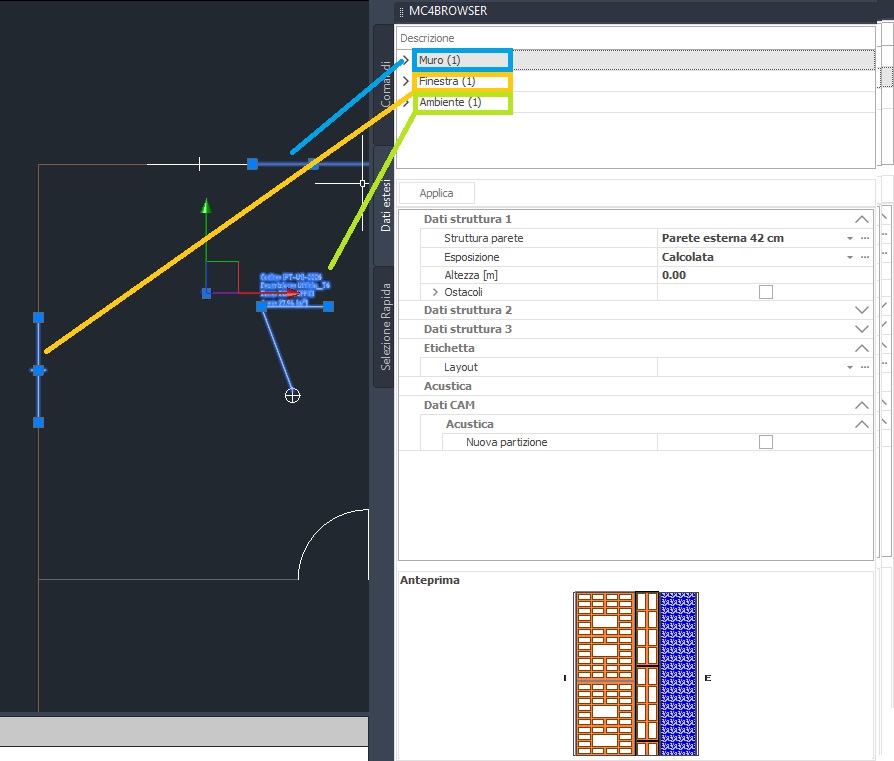

ESEMPIO: la figura seguente mostra un esempio si selezione di vari oggetti di natura diversa, ovvero un muro, una finestra ed un ambiente.
Nella parte superiore della barra laterale, un filtro permette la gestione simultanea di oggetti di natura diversa.
Selezionando ogni singolo oggetto con un click del mouse, la zona sottostante mostra tutte le proprietà caratteristiche dell'oggetto ed eventuali risultati di calcolo.
Nell'esempio della figura, é stato selezionato l'oggetto Muro, quindi i relativi dati estesi sono popolati con tutti i dati dell'elemento opaco.

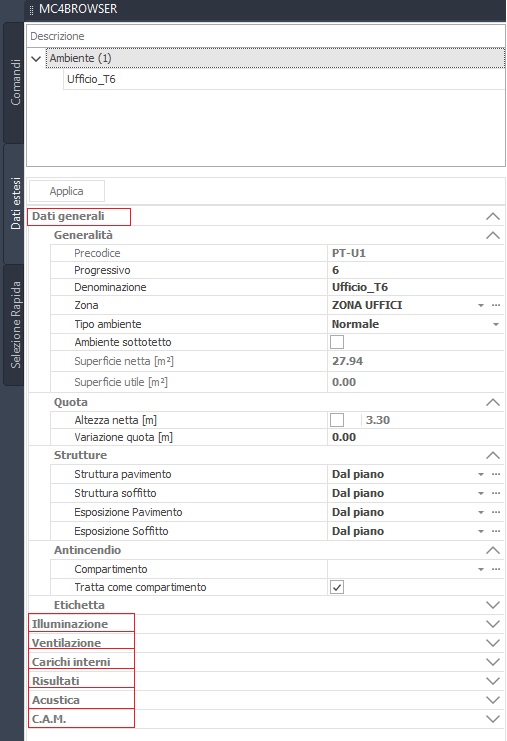

NOTA: in caso di numerosi dati legato ad un particolare oggetto, come quelli di un ambiente per esempio, questi vengono organizzati in molteplici sezioni ed eventuali sotto sezioni..
Tutti i campi in carattere di colore nero sono modificabili (es, tipo della finestra, dimensioni, esposizione, struttura del sottofinstra ecc.) I campi invece in colore grigetto sono di sola consultazione e non
modificabili da utente (in genere, si tratta dei risultati dei calcolo).

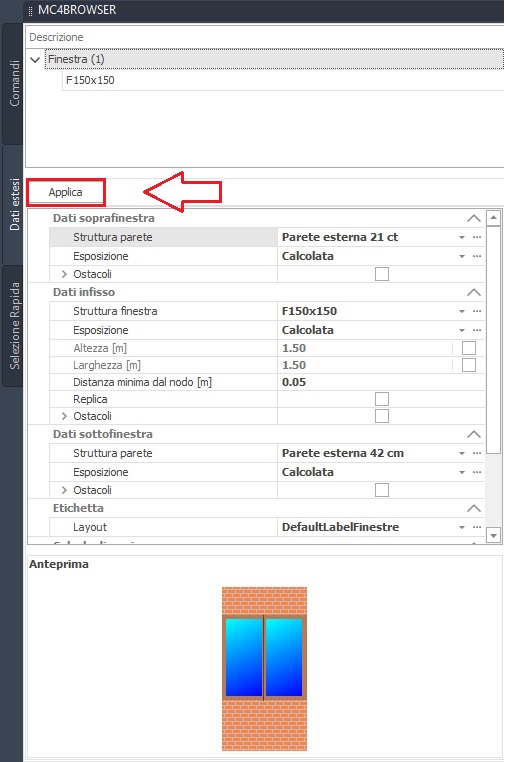

ATTENZIONE: la modifica di ogni proprietà risulta definitiva solo dopo la selezione dell'apposito bottone APPLICA. ed avviene in tempo reale riportanto il focus del puntatore del mouse nello spazio di disegno.
