GESTIONE DEL PROGETTO MC4 - ESPORTAZIONE DEL PROGETTO IN FORMATO 2D

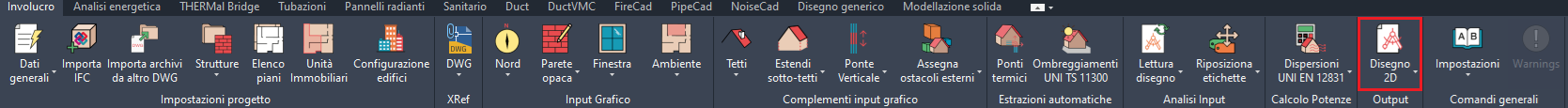

Il comando consente di creare un disegno di sole entità CAD bidimensionali.
Eseguito il comando, il programma apre la maschera dove selezionare il percorso dove salvare il file ed allo stesso tempo inserire il nome del file che si sta per creare.
Prima di avviare l'esportazione, nella barra dei comandi, occorre specificare se si vuole salvare nel file su cui si lavora l'input bidimensionale (ossia tutto ciò che poi sarà anche esportato nel file). Si faccia
attenzione al fatto che se si decide di salvare il bidimensionale nel file di lavoro occorre spegnere i relativi layers "bidimensionali" per poter selezionare gli oggetti mc4 (ad esempio il muro e non la linea
bidimensionale che lo rappresenta).
Il programma crea un file in formato DWG versione R2018.
Il programma esporta quanto a video al momento dell'esecuzione del comando e quanto incluso verticalmente tra Zmin e Zmax del piano attivo (vedi quota pavimento e soffitto del piano corrente).
Nel file esportato si faccia attenzione a verificare la visibilità dei layers. A volte succede che aprendo il file esportato l'area di disegno risulta vuota. In questo caso occorre accedere alla maschera di gestione dei
layers del CAD ed attivare i layer desiderati. Il Nome dei layer è lo stesso di quello usato nel programma con l'aggiunta spesso (ma non sempre) del termine "bidimensionale".
Se durante l'esportazione del file si ottiene un messaggio di errore che ha bloccato il processo si consiglia di verificare (comando Verifica del CAD) sia il disegno che i singoli file Xref (allegati) in quanto anche gli
allegati verranno esportati; al limite si provi a scollegare i files Xref prima di procedere ad un nuoto tentativo di esportazione.
