INTERFACCIA UTENTE

---



---

GESTIONE DEL PROGETTO MC4 - ESPORTAZIONE DEL PROGETTO IN FORMATO 3D

---

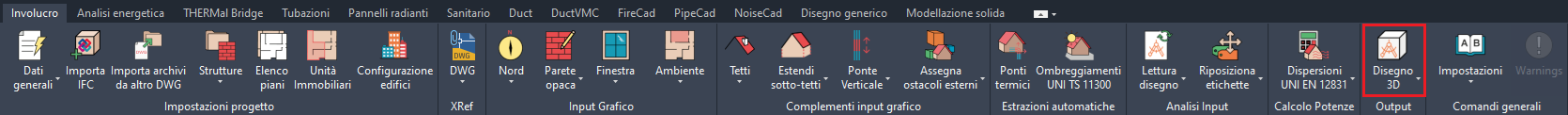

Il comando consente di creare un disegno di sole entità CAD tridimensionali.

Eseguito il comando, il programma apre la maschera dove selezionare il percorso dove salvare il file ed allo stesso tempo inserire il nome del file che si sta per creare.

Il programma crea un file in formato DWG  versione R2018.

l programma esporta quanto a video al momento dell'esecuzione del comando.

Nel file esportato si faccia attenzione a verificare la visibilità dei layers. A volte succede che aprendo il file esportato l'area di disegno risulta vuota. In questo caso occorre accedere alla maschera di gestione dei

layers del CAD ed attivare i layer desiderati.

Se durante l'esportazione del file si ottiene un messaggio di errore che ha bloccato il processo si consiglia di verificare (comando Verifica del CAD) sia il disegno che i singoli file Xref (allegati) in quanto anche gli

allegati verranno esportati; al limite si provi a scollegare i files Xref prima di procedere ad un nuoto tentativo di esportazione.
