GESTIONE DEL PROGETTO MC4 - INSERIMENTO DI UNA LEGENDA

Il comando consente di inserire una tabella dati nello spazio modello

A corredo del disegno è possibile inserire delle tabelle (legende) di dati riguardanti i seguenti oggetti del programma:

- Ambiente
- Bocchette
- Circuiti Pannelli
- Collettori
- Fancoils
- Pannello
- Pompa
- Radiatori
- Radiatori
- Pannelli Adianti Prefabbricati
- Serbatoi
- Separatore Idraulico
- Strumenti
- Valvole
- SIM
- Circuiti Pannelli SIM
- Terminali Antincendio
- Area Favorita
- Area Sfavorita
- Compartimento
- Tubazioni
- Alimentazioni
- Canali
- Tubazioni
- Duct Expert
- Pezzi Speciali

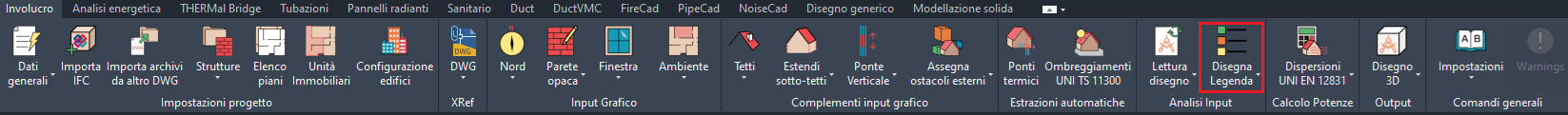

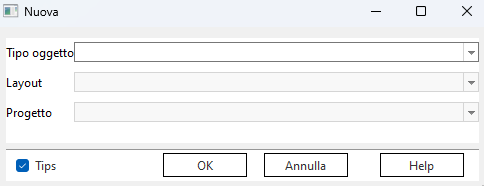

Eseguire il comando ed il programma mostra la maschera riportata qui di seguito dove occorre selezionare in sequenza:

1) Tipo oggetto: Mostra la lista che è riportata in alto. Occorre scegliere l'oggetto della tabella

2) Layout: richiama il layout della tabella da usare ossia le proprietà dell'oggetto che sono pubblicate nelle colonne della tabella (si possono selezionare solo le proprietà mostrate nell'elenco del database). Per

impostare la visibilità delle proprietà occorre editare la leggenda nella maschera del relativo database

3) Progetto: la lista mostrata in questo campo dipende dal tipo di oggetto selezionato. Ad esempio per gli Ambienti questo campo mostra l'elenco dei piani, per i Collettori mostra l'elenco dei progetti di tubazioni,

etc..

Per l'inserimento, una volta compilati i campi, basta cliccare <OK> e nell'area di disegno indicare il punto di inserimento che corrisponde all'angolo superiore sinistro della tabella.

Qualora si apportino modifiche alle proprietà da mostrare dell'oggetto di cui già si è disegnato una tabella, il programma aggiorna la tabella stessa in modo automatico dalla maschera del database legenda. Se ciò

non dovesse accadere occorre rieseguire il comando di inserimento legenda.

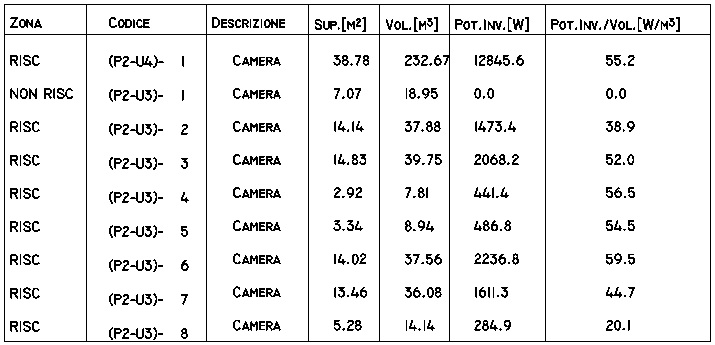

La figura sottostante mostra un esempio di tabella (leggenda) degli ambienti di un piano del fabbricato con solo alcune delle proprietà visibili.
