INTERFACCIA UTENTE
Mc4Browser - Archivio Unità di misura
Comando: DBUMSTYLE
Tutti i moduli di Mc4Suite sono predisposti per progettare sia utilizzando le unità di misura del sistema Internazionale (SI) che le unità di misura del sistema Anglosassone (IP = Inch-Pound).
La scelta del sistema di riferimento da adottare é possibile da barra laterale "Mc4Browser" una volta creato almeno un piano di progetto, in modo che la barra stessa venga popolata.
Dal piccolo menu contestuale che si apre cliccando sul bottone con la freccia verso il basso a fondo del campo di nome Unità di misura , l'utente può effettuare la scelta tra sistema IP e sistema SI. La scelta di
uno dei 2 sistemi, anche a progetto in corso, genera l'automatica conversione di tutte le unità di misura nel formato del sistema selezionato.
La conversione avviene in tempo reale sia a livello maschere e archivi, che a livello di etichette di disegno.
Tutti gli oggetti utilizzati per la progettazione hanno una unità di misura associata di default; tale associazione é visibile accedendo alla maschera delle unità di misura con il comando DBUMSTYLE o selezionando
il pulsante con i tre puntini posto nell'estremità destra rispetto all voce "Unità di misura" .
La barra di ricerca "Testo da cercare" permette di rintracciare rapidamente la grandezza di cui si intende visionare le relative impostazioni.
L'utente é libero di definire una diversa unità di misura per ogni oggetto in elenco (ovviamente tale unità di misura deve essere coerente con la grandezza selezionata, a tal proposito un menu contestuale filtra le
unità associabili alla grandezza in oggetto), la precisione di visualizzazione e un eventuale arrotondamento (0= nessun arrotondamento).

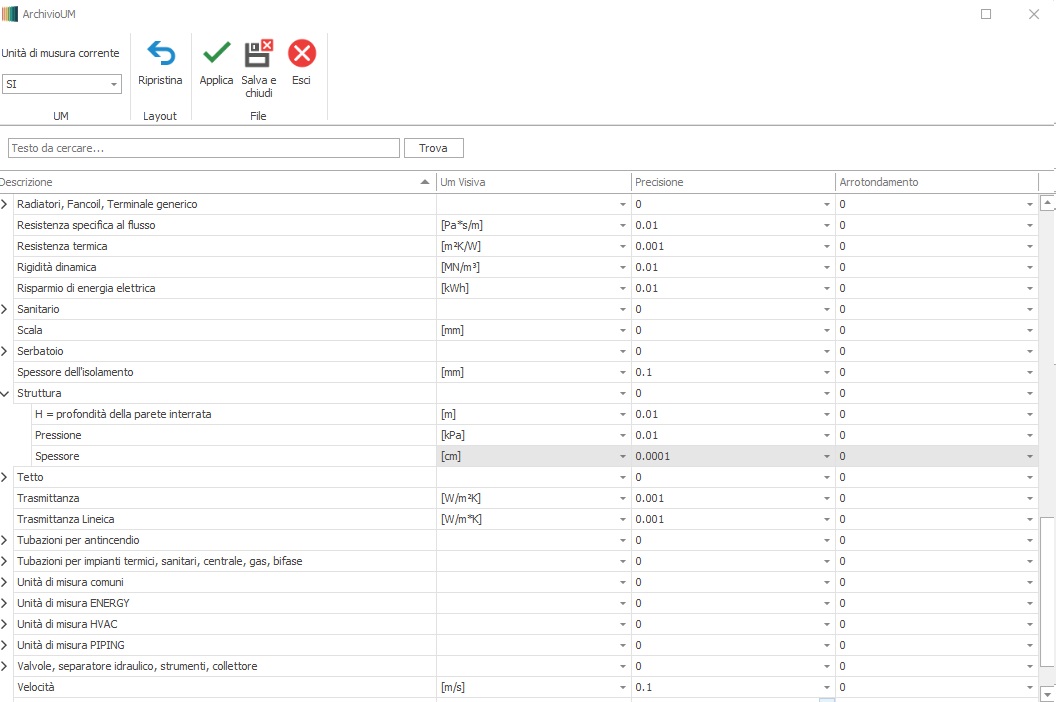

ESEMPIO: facendo riferimento alla figura sopra, selezionando nella parte centrale della finestra la grandezza STRUTTURA - SPESSORE é possibile per la stessa definire come unità di misura il Centimetro, una
precisione di 2 decimali dopo la virgola e nessun arrotondamento.
Qualunque modifica apportato da parte dell'utente viene recepita contestualmente alla selezione del bottone "Applica" oppure alla selezione del pulsante "Salva e chiudi" ubicati nella barra dei comandi
superiore
La modifica applicata resta valida solo e soltanto per il progetto corrente.
Aprendo un nuovo progetto, le unità di misura vengono reimpostate automaticamente rispetto a quelle di default.
