GESTIONE DEL PROGETTO MC4 - VISTA VERTICALE

---







Tale comando crea una visualizzazione del piano XZ (sebbene UCS mostra sempre XY)

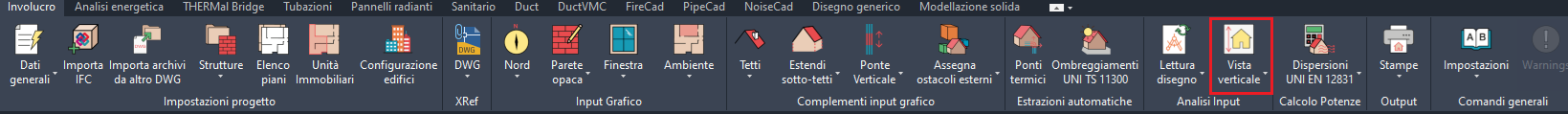

Eseguire il comando e cliccare ad esempio come mostrato nella figura in basso nella parte Vista in pianta.

Il segmento 12 definisce la larghezza della vista verticale mentre il segmento 23 definisce la profondità. Questo significa che nessuno oggetto alla destra o sinistra del segmento 12 sarà mostrato nella vista verticale cosi come nessun oggetto

prima e dopo 23.

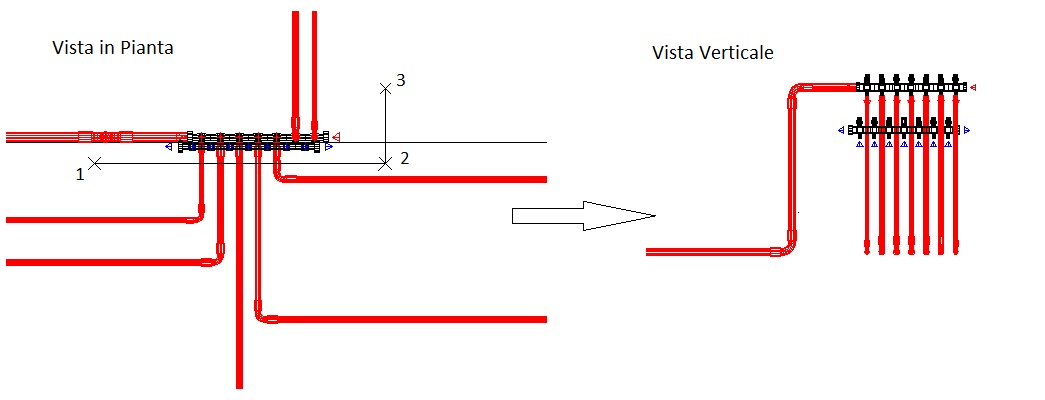

L'esempio della figura sottostante dovrebbe chiarire il funzionamento del comando che è particolarmente indicato per il disegno di tratti verticali di tubazioni e canali in alternativa ai comandi che sono utilizzabile quando è attiva la vista in pianta
