INTERFACCIA UTENTE

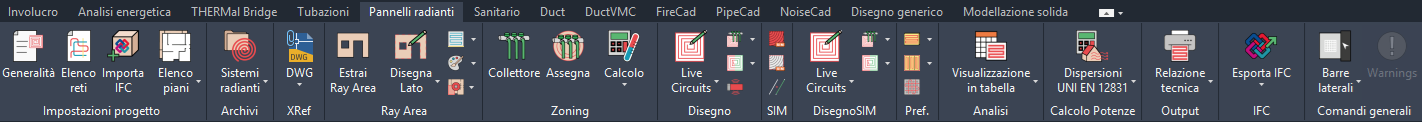

BARRA DEI COMANDI - PANNELLI RADIANTI

Pannello Dati Generali

Generalità : apre la maschera delle impostazioni di progetto per i sistemi radianti.

Elenco reti : apre la maschera che contiene i progetti di tubazione. Per un progetto di Pannelli Radianti deve essere creato un progetto di tipo Termico.

Archivi

Pannello Ray Area

Estrai Ray-Area : Questo comando si può utilizzare soltanto quando l’input del fabbricato è stato effettuato. Cliccare sull’etichetta dell’ambiente per far si che il programma disegni in automatico i lati della Ray Area

(che identifica l’Area Radiante) che segue esattamente le pareti che delimitano l’ambiente stesso. Il programma disegna i lati ed aggiunge anche l’etichetta della ray area (di colore verde). Tra le altre proprietà l’utente può

impostare la distanza dai circuiti, il tipo di layout (serpentina o spirale).

Disegno Lato Ray Area : Eseguire questo comando per il disegno manuale dei lati della ray area. L’utente può impostare ogni lato che disegna come Residenziale o Perimetrale oppure forzare un passo diverso

dagli altri due.

Assegna Ray-Area : Per il disegno manuale dell’etichetta della Ray Area. Il comando deve essere usato quando i lati della Ray Area sono stati definiti.

Setta Giallo : imposta un lato della ray-area o dell’adduzione (vedi la parte di editing dei circuiti) come Giallo, quella secondo cui vengono sviluppati i circuiti

Trasforma in Marginale : imposta un lato della Ray-Area da Soggiornale a Marginale

Trasforma in Soggiornale : effettua il passaggio inverso rispetto al comando precedente. Imposta il lato selezionato come Residenziale (Soggiornale)

Pannello Zoning

Collettore : per disegnare i collettori di impianto. Si usa lo stesso comando anche per inserire i collettori per impianti a radiatori ad esempio o idrico sanitari. La tipologia di collettore deve essere “Per Impianti

termici” in quanto il programma disegna il collettore di mandata e ritorno contemporaneamente

Associa Collettore Ray-Area : per creare un’associazione logica tra il collettore ed il tag della Ray-Area che esso serve. Una volta creata questa associazione il programma assegna le portate dell’area radiante al

collettore indipendentemente dal fatto che l’adduzione sia stata disegnata o meno

Temperatura di Progetto : Permette di accedere alla maschera di progettazione dell’impianto radiante. Qui l’utente vede le soluzioni proposte dal programma che comunque può modificare secondo le proprie

esigenze

Ricarica il calcolo nelle unità immobiliari : il comando esegue un ricaricamento di tutti i parametri di calcolo delle ray area di ciascuna unità immobiliare; esso può essere invocato quando all'interno della maschera

di calcolo della Temperatura di mandata non vengano visualizzate le associazioni tra ray area e rispettivi collettori.

Pannello Disegno

Live Circuits : Disegno dei circuiti con preview del layout delle tubazioni. Si selezioni il lato della Ray Area dalla quale si entra in ambiente e mantenendo il mouse all’interno dell’ambiente il programma mostra

l’anteprima dei circuiti. L’utente può invertire il verso di percorrenza (orario/antiorario) e l’angolo di sviluppo (ruotare i circuiti). Quando si ottiene la configurazione desiderata cliccare il tasto sinistro del mouse per avere la

soluzione

Spirale : Disegnare/Aggiornare il layout ed i calcoli dei circuiti già disegnati. Qualora l’utente utilizzi il disegno completo del pannello (non usa il Live Circuits) attraverso questo comando si disegnano anche i

circuiti

Adduzione : disegna il tubo di adduzione dal collettore verso l’ambiente.

Tails : Disegna il tubo di adduzione dall’ambiente verso il collettore. Questo comando può essere usato soltanto quando l’utente disegna i circuiti con il Live Serpertine in quanto questa procedura disegna

anche un piccolo tratto di adduzione che è quello al quale agganciarsi, oppure generalmente quando un tratto di adduzione è già stato disegnato

Connessione : per disegnare automaticamente i collegamenti tra i circuiti ed il collettore. Si può utilizzare questo comando per mostrare i collegamenti anche se il tratto di adduzione non è fisicamente connesso al

collettore

Unisci circuiti : permette di ricongiungere circuiti interrotti manualmente o tramite il comando Interrompi circuiti.

Interrompi circuiti : permette di interrompere la continuità del circuito ai fini della sua modifica manuale.

Pannello Disegno SIM (Snow Ice Melting)

Perimetro SIM : disegna il lato dell’area radiante ma per progetti SIM ossia concepiti per lo scioglimento di ghiaccio/neve

Area SIM : assegna le proprietà termiche richieste dall’area SIM delimitata usando il comando precedente.

Linea in RayArco SIM : trasforma una linea di disegno in un tratto del perimetro di un'area SIM

Pannello Prefabbricato

Pannello Prefabbricato (Singolo) : Disegna nelle Ray-Aree i pannelli prefabbricati (disponibili solo per alcuni produttori) uno per volta. L’utente decide la posizione e l’orientamento del pannello;

Pannello Prefabbricato (Array) : Disegno automatico di pannelli prefabbricati (disponibili solo per alcuni produttori) all’interno di Ray Aree in modo da riempire tutta l’area a disposizione. L’utente decide l’orientamento

ed il lato da cui si vuole far cominciare il programma a disegnare

Collega Pannelli in Serie : Collega in serie i Pannelli del Produttore REHAU (quindi questo comando è dedicato solo al loro prodotto)

Scomponi Serie in Singoli Pannelli : sostanzialmente è il comando inverso di quello precedente. Quando ci sono moduli in serie questo comando li separa;

Elementi di Sostegno : Disegna una linea che evidenzia la presenza di elementi di sostegno per pannelli prefabbricati

Pannello Stampe

Stampa Progetto Radiante : Esegua la stampa su file del calcolo di dimensionamento dell’impianto radiante

SIM : Esegua la stampa su file del calcolo di dimensionamento dell’impianto SIM

Esporta calcoli : comando che consente di ottenere il report di calcolo di predimensionamento in formato XLS.

Computo : Apre la maschera di computo metrico dei materiali. La maschera è generica nel senso che l’utente può eseguire il dimensionamento non solo del progetto radiante (sia esso SIM o residenziale) ma

anche il progetto termico, idrico sanitario, etc.

: Tabella Montaggi : comando che attiva la creazione della tabella montaggi per i pannelli radianti.

Pannello Calcoli

: il programma esegue il calcolo delle dispersioni dell'edificio disegnato

: il programma esegue il calcolo dai carichi termici estivi dell'edificio disegnato
