DISEGNO DEGLI IMPIANTI

---



---

IMPIANTI AERAULICI - IMPOSTAZIONE RAGGIO DI CURVATURA

---

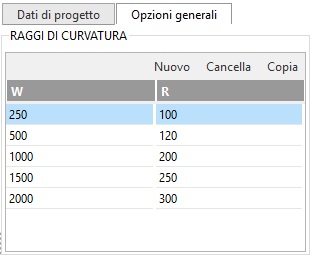

La scheda, che può contenere fino ad un massimo di 10 righe, ne presenta già cinque compilate.

Mediante le informazioni fornite in questa scheda si fissa la corrispondenza tra l'intervallo delle dimensioni di base/diametro (sezioni rettangolare/sezioni circolari), e il raggio di curvatura interno da applicare in

fase di disegno delle curve.

Con riferimento alla figura, il programma per canali con base/diametro di dimensioni fino a un max di 250 mm applicherà il raggio di curvatura interno pari a 100; per dimensioni comprese tra 251 e 500

applicherà il raggio di curvatura interno pari a 250 e così via.
