IMPIANTI AERAULICI - IMPOSTAZIONE DEL PROGETTO DI CANALI PER IMPIANTO VMC

Icona:

Comando: NEWDUCVMC

Per creare un nuovo progetto DuctVMCr occorre eseguire il comando Elenco Reti Canali attraverso l’icona seguente  posta nel menu DUCTVMC  o eseguendo il comando NEWDUCTVMC nella barra dei

comandi.

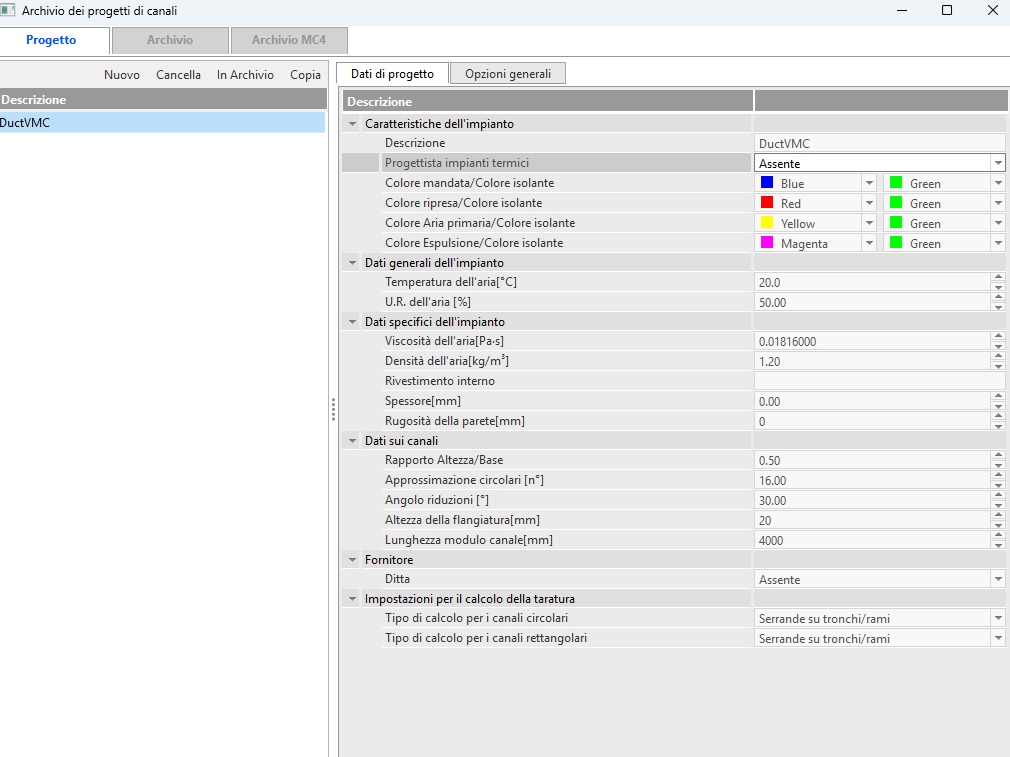

Il programma mostra la maschera mostrata in figura:

La finestra ha la configurazione tipica di ogni archivio del programma per la descrizione della quale si rimanda all'apposita pagina.

La creazione di un nuovo progetto di tubazioni inizia alla selezione del bottone <NUOVO> posto nella sezione sinistra della maschera (quella che presenta la lista dei vari porgetti tubi creati dall'utente. Nella

finestrella pop up che appare a schermo é richiesto l'inserimento dei dati seguenti nelle relative sezioni:

CARATTERISTICHE DELL'IMPIANTO

• Progettista: selezionare dall'elenco fornitori i dati anagrafici del progettista. L'esplicazione di questo dato è facoltativo.

• Nome: Nome del progetto di canali che si sta inserendo. Questo è il campo da modificare nel caso in cui si voglia rinominare il progetto già creato.

• Colore mandata e Colore isolante: Dal menu a pop-up presente nei due campi scegliere il colore con cui visualizzare i tronchi e le sezioni della rete di mandata a seconda che sia presente o meno (in funzione del disegno dell'utente) uno spessore di isolante.

• Colore ripresa e Colore isolante: Dal menu a pop-up presente nei due campi scegliere il colore con cui visualizzare i tronchi e le sezioni della rete di mandata a seconda che sia presente o meno (in funzione del disegno dell'utente) uno spessore di isolante.

• Colore Aria primaria e Colore isolante: Dal menu a pop-up presente nei due campi scegliere il colore con cui visualizzare i tronchi e le sezioni della rete di mandata a seconda che sia presente o meno (in funzione del disegno dell'utente) uno spessore di isolante.

• Colore espulsione e Colore isolante: Dal menu a pop-up presente nei due campi scegliere il colore con cui visualizzare i tronchi e le sezioni della rete di mandata a seconda che sia presente o meno (in funzione del disegno dell'utente) uno spessore di isolante.

DATI GENERALI DELL'IMPIANTO

• Temperatura dell'aria e U.R. dell'aria:i  valori inseriti in questo campo, riferiti alle condizioni dell'aria all'uscita dalla centrale, vengono utilizzati per ricavare i valori di Viscosità dell'aria [[mPa · s] e Densità dell'aria [kg/m³] dei campi successivi.

DATI SPECIFICI DELL'IMPIANTO

• Rivestimento interno: il dato inserito in questo campo viene riportato in stampa. Non influisce sui calcoli.

• Rugosità della parete: Il valore che in genere viene considerato è un valore medio corrispondente ad un canale costruito in acciaio grezzo, ma si può anche introdurre un valore determinato da misure effettuate ad hoc o dettato da esperienza pratica. E' significativo ai fini del calcolo.

• Spessore (della lamiera/materiale): il dato inserito in questo campo determina l'ingombro del canale. Può essere riferito allo spessore della lamiera oppure, nel caso di pannelli sandwich, allo spessore complessivo lamiera + isolante + lamiera.

• Viscosità dell'aria:Viscosità dinamica dell’aria [mPa · s], questo valore viene utilizzato nei calcoli delle perdite di pressione all’interno delle canalizzazioni. Il dato, chiaramente, è legato alle condizioni dell’aria che transita all’interno dei condotti, quindi ai dati di temperatura della stessa. Il valore proposto vale per una temperatura di 20°C.

• Densità dell'aria: Questo valore, espresso in [kg/m3], viene utilizzato nei calcoli delle perdite di pressione all’interno delle canalizzazioni. Il dato, chiaramente, è legato alle condizioni dell’aria che transita all’interno dei condotti, quindi ai dati di temperatura della stessa. Il valore proposto vale per una temperatura di 20°C e per aria secca

DATI SUI CANALI

• Rapporto Altezza/Base: rapporto fra l'altezza e la base della sezione del canale, ovviamente inutilizzato nel caso di canali a sezione circolare. Il programma in fase di dimensionamento cercherà di avvicinarsi il più possibile al valore contenuto in questo campo.

• Approssimazione circolari [n°]: rappresenta il numero di segmenti mediante il quale viene disegnata una circonferenza. L'approssimazione riguarda sia la visualizzazione sia la stampa. Mantenendo il valore di default, la sezione di un canale circolare viene disegnata con 16 segmenti, la curva a 90° di un canale rettangolare viene disegnata con 4 segmenti. L'incremento del numero di segmenti produce da un lato una visualizzazione migliore, dall'altro un rallentamento nella rigenerazione del disegno.

• Angolo riduzioni: come illustrato nella figura 3.4, il valore inserito costituisce l'angolo che le riduzioni/allargamenti formano passando dalla sezione iniziale alla sezione finale. Il valore è preimpostato a 30°.


  Figura 3.4 - Spiegazione significato angolo di riduzione.

• Altezza della frangiatura [mm]: il valore inserito in questo campo influisce sulla sporgenza della flangia rispetto al filo esterno del canale.

• Lunghezza del modulo canale [mm]: rappresenta la lunghezza di un pezzo lineare di canale. Incide sulla distanza tra una flangia e la successiva.

OPZIONI GENERALI

La maschera presenta una scheda di nome OPZIONI GENERALI all'interno della quale é possibile definire:

 - RAGGI DI CURVATURA automatici:

la scheda, che può contenere fino ad un massimo di 10 righe, ne presenta già cinque compilate.

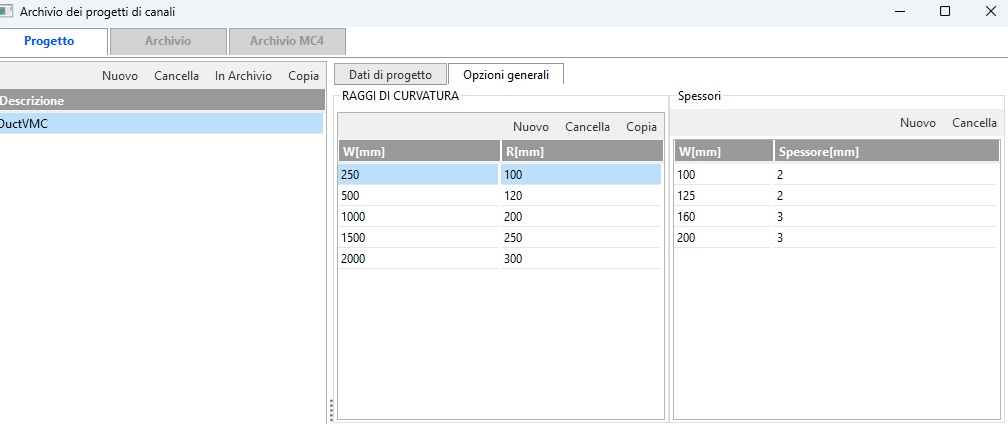

Mediante le informazioni fornite in questa scheda si fissa la corrispondenza tra l'intervallo delle dimensioni di base/diametro (parametro W) (sezioni rettangolare/sezioni circolari), e il raggio di curvatura interno da

applicare in fase di disegno delle curve.

Con riferimento alla figura, il programma per canali con base/diametro (parametro W) di dimensioni fino a un max di 250 mm applicherà il raggio di curvatura interno pari a 100; per dimensioni comprese tra 251 e

500 applicherà il raggio di curvatura interno pari a 250 e così via.

- SPESSORI automatici:

la scheda, che può contenere fino ad un massimo di 10 righe, ne presenta già quattro compilate.

Mediante le informazioni fornite in questa scheda si fissa la corrispondenza tra l'intervallo delle dimensioni di base/diametro (parametro W) (sezioni rettangolare/sezioni circolari), elo spessore da applicare in fase

di computo.

Con riferimento alla figura, il programma per canali con base/diametro (parametro W) di dimensioni pari a 100 mm o 125 mm calcolerà uno spessore di 2mm; per dimensioni pari a 160 mm o 200mm calcolerà

uno spessore di 3 mm e cosi via..
