DISEGNO DEGLI IMPIANTI





RETI ANTINCENDIO - IMPOSTAZIONI DI PROGETTO




Icona:

Comando:DBNEWPIPE

Un nuovo progetto di tubazioni di tipo IDRONICO/TERMICO (radiatori, fancoils, pannelli radianti, terminale generico) si crea a partire dal comando nel menu FIRECAD o eseguendo il comando

DBNEWPIPE nella barra dei comandi.

Esiste inoltre un'altra via per creare un nuovo progetto tubi: l'operazione si può eseguire a partire barra laterale di nome BARRA DI NAVIGAZIONE, selezionando il tab "IMPIANTI", posizionando il mouse in un punto

qualunque della barra e cliccando sul tasto destro del mouse. Appare il bottone<NUOVO> la cui selezione porta direttamente alla maschera di creazione di un nuovo progetto di tubazioni.

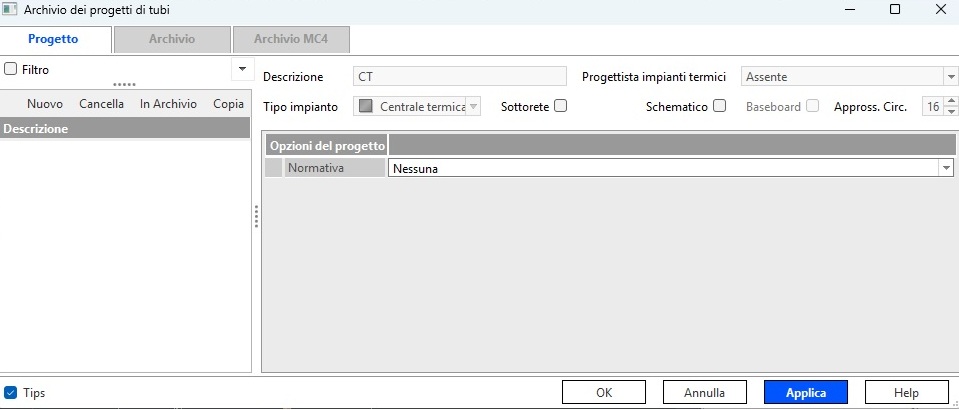

In seguito ad una delle modalità sopra descritte, si apre la finestra seguente:

La finestra ha la configurazione tipica di ogni archivio del programma per la descrizione della quale si rimanda all'apposita pagina.

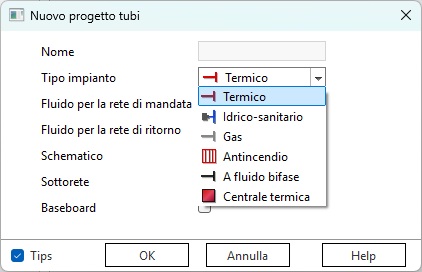

La creazione di un nuovo progetto di tubazioni inizia alla selezione del bottone <NUOVO> posto nella sezione sinistra della maschera (quella che presenta la lista dei vari progetti tubi creati dall'utente. Nella finestrella pop up

che appare a schermo é richiesto l'inserimento dei dati seguenti:

- il nome identificativo del progetto;

- il tipo di impianto che si vuole creare scegliendo da un menu contestuale che offre le seguenti possibilità: Termico, Idrico Sanitario, Gas, Fluido Bifase, Antincendio (progetto FireCad) e Centrale Termica

(Progetto PipeCad)

- Check Schematico; attivando il check il disegno dei tubi darà unifilare anzichè tridimensionale e come blocchi dei terminali il programma userà quelli indicati come Simbolo 2D (vedi Archivio Terminali

Antincendio).

La conferma dei dati inseriti avviene cliccando sul bottone OK. Il nome dell'impianto appare in elenco nella colonna sinistra della maschera e selezionandolo é possibile utilizzare i vari comandi di gestione di progetto

<CANCELLA>, <IN ARCHIVIO>, <COPIA>

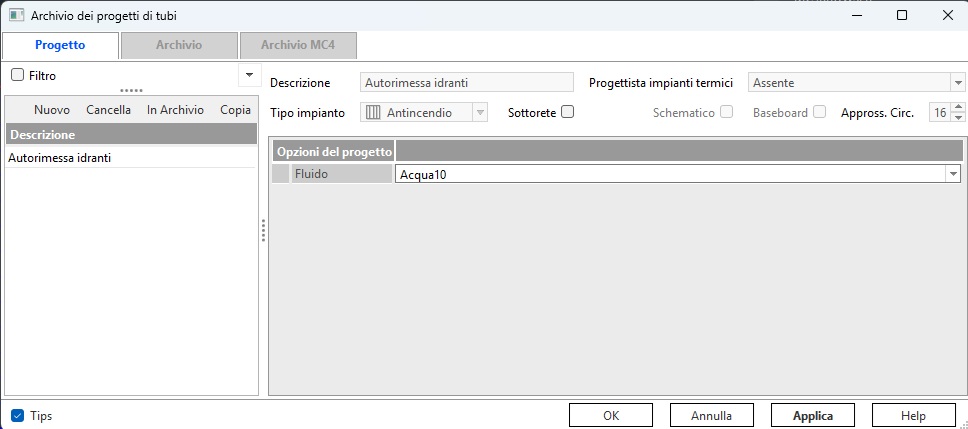

La parte destra della finestra cambia in funzione del tipo di impianto tubi selezionato. Per un impianto di tipo ANTINCENDIO, la finestra di input dati appare come segue:

Quest' area della maschera presenta i campi seguenti:

  • Descrizione: riporta il nome del progetto digitato da utente in fase di creazione dello stesso. Tale campo può essere editato e modificato in ogni momento

  • Progettista: selezionare il nome del progettista dal database dei contatti (scelta non obbligatoria) che verrà riportato nell'intestazione delle relazioni di calcolo

  • Tipo Impianto: campo non editabile che ricorda solamente il tipo di impianto definito in fase di creazione dello stesso

  • Sottorete: spunta che indica che il progetto creato é sottorete (più generamente Assembly) di un'altro impianto più grosso. In generale, una sottorete é un impianto componente di un impianto generale. Si rimanda per maggiore comprensione alla consultazione della pagine relative alla creazione ed al disegno di assemblies del progetto.

  • Schematico: attivando il check il disegno dei tubi darà unifilare anziché tridimensionale e come blocchi dei terminali il programma userà quelli indicati come Simbolo 2D (vedi Archivio Terminali)

  • Approssimazione circolare: rappresenta il numero di segmenti mediante il quale viene disegnata una circonferenza. L'approssimazione riguarda sia la visualizzazione sia la stampa. Mantenendo il valore di default, la sezione di un canale circolare viene disegnata con 16 segmenti, la curva a 90° di un canale rettangolare viene disegnata con 4 segmenti. L'incremento del numero di segmenti produce da un lato una visualizzazione migliore, dall'altro un rallentamento nella rigenerazione del disegno.



Nella sezione OPZIONI DI PROGETTO occorre solamente confermare il FLUIDO scelto durante la fase di creazione del progetto. Tale campo é editabile e modificabile dall'utente in qualunque momento accedendo a

questa stessa maschera secondo le modalità sopra descritte. Il fluido influisce sul calcolo delle perdite di pressione per i tubi di alimentazioni di radiatori e fancoils mentre per i circuiti di pannelli radianti influisce anche sul

calcolo della portata in quanto entra in gioco il Cp del fluido.
