Calcolo dinamico secondo UNI EN ISO 52016-1:2018
Risultati di calcolo in termini di temperatura operativa ed in potenza

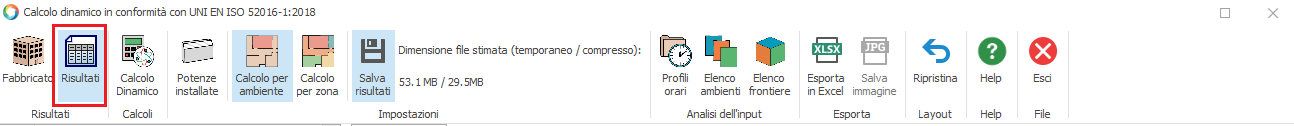

La sezione "Risultati" è suddivisa in tre sezioni che rispecchiano le tre logiche previste dalla norma per la determinazione del carico termico e del fabbisogno “ideale” di riscaldamento e raffrescamento:
- Impianto spento, finalizzata alla stima della temperatura operativa in assenza di impianto
- Potenza illimitata , finalizzata alla valutazione dell’utilizzabilità dell’impianto (le cui specifiche non sono note); in questo caso si presuppongono il funzionamento continuo dell’impianto, nessuna limitazione alla
potenza (“evoluzione libera del sistema”), perdite di energia non recuperabili ed emissione termica esclusivamente convettiva;
- Potenza disponibile, finalizzata, in presenza di un impianto di caratteristiche note, alla valutazione degli effetti di una sua specifica gestione; in questo caso si presuppongono il funzionamento discontinuo
dell’impianto,potenza limitata a quella disponibile, perdite di energia recuperabili ed emissione termica sia convettiva che radiativa.

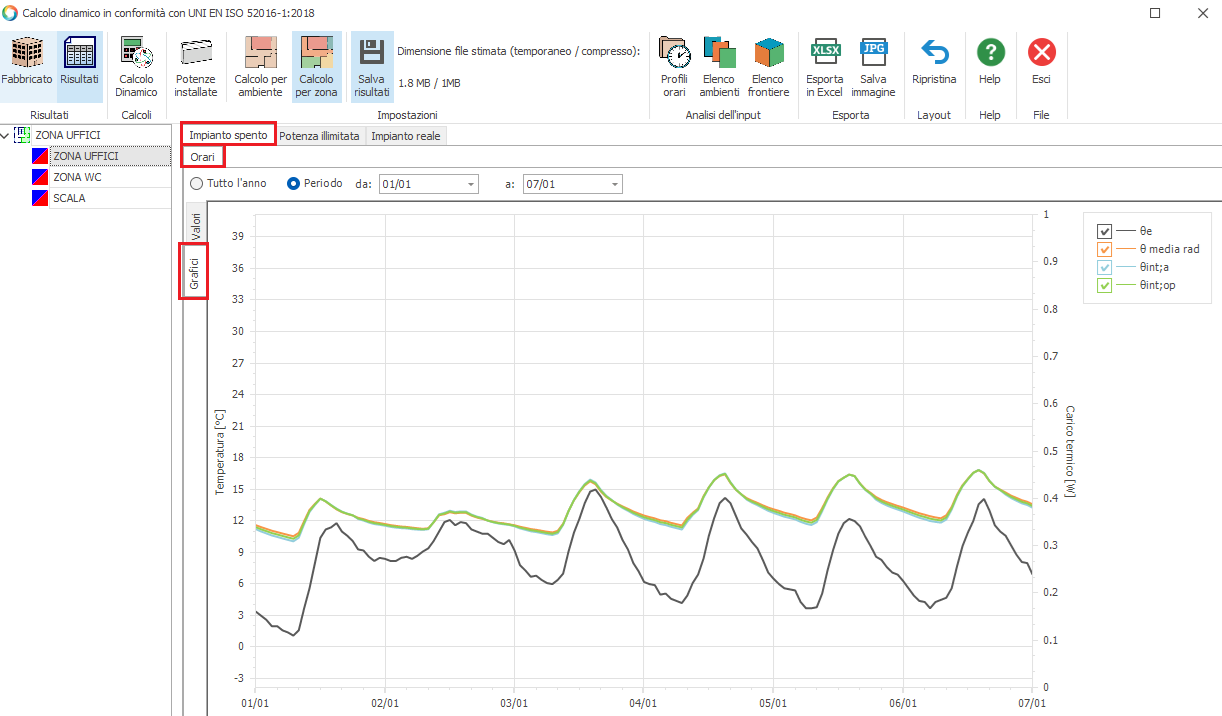

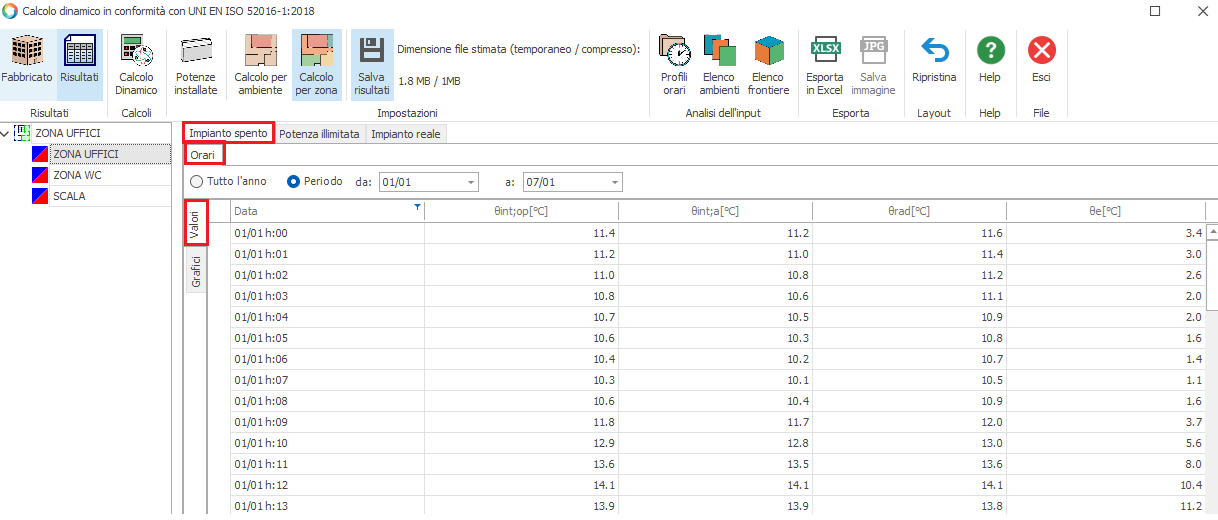

Impianto spento
Le grandezze valorizzate e rappresentate graficamente in output sono:
Θint,op = temperatura operante interna [°C]
Θint,a = temperatura dell'aria interna [°C]
Θrad = temperatura media radiante [°C]
Θe = temperatura esterna [°C]
Impianto a potenza illimitata
Nell’ambito del calcolo con potenza "illimitata" la valutazione prescinde da scelte specifiche riguardanti gli impianti tecnici e si presuppone la presenza di un generatore “ideale” in grado di soddisfare l'intero
carico termico richiesto dall'involucro edilizio; si assume, in particolare, che l’impianto operi in regime continuo, che le perdite di energia termica siano recuperabili e che il calore fornito sia di tipo puramente
convettivo.

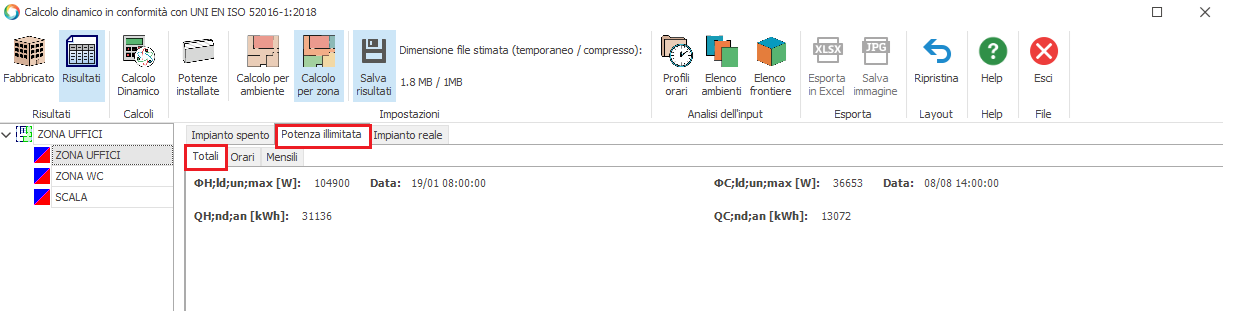

I risultati sono presentati in prima istanza come valori "Totali" ovvero in termini di :
- ΦH,ld,un, max = massima potenza invernale richiesta (per zona od ambiente) [W] e relativi ora/giorno/mese di raggiungimento
- ΦC,ld,un, max = massima potenza estiva richiesta (per zona od ambiente) [W] e relativi ora/giorno/mese di raggiungimento
- QH,nd,an = fabbisogno di energia utile per riscaldamento relativo all'intera stagione [kWh]
- QC,nd,an = fabbisogno di energia utile per raffrescamento relativo all'intera stagione [kWh]

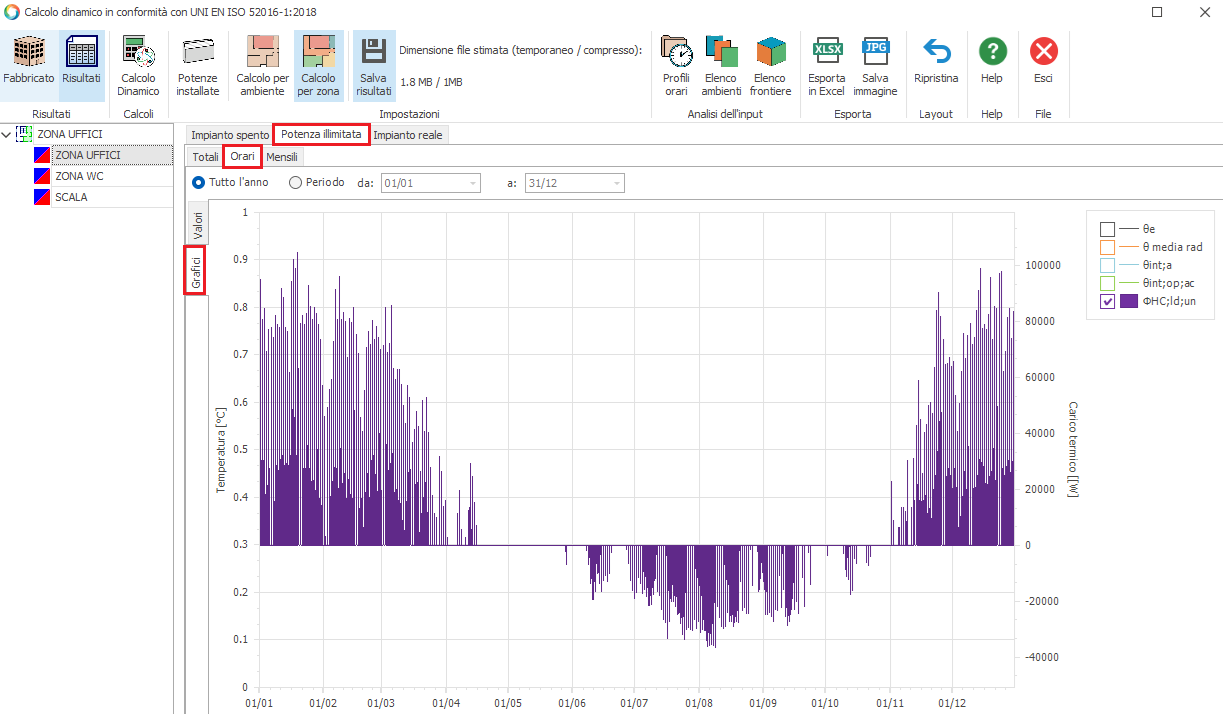

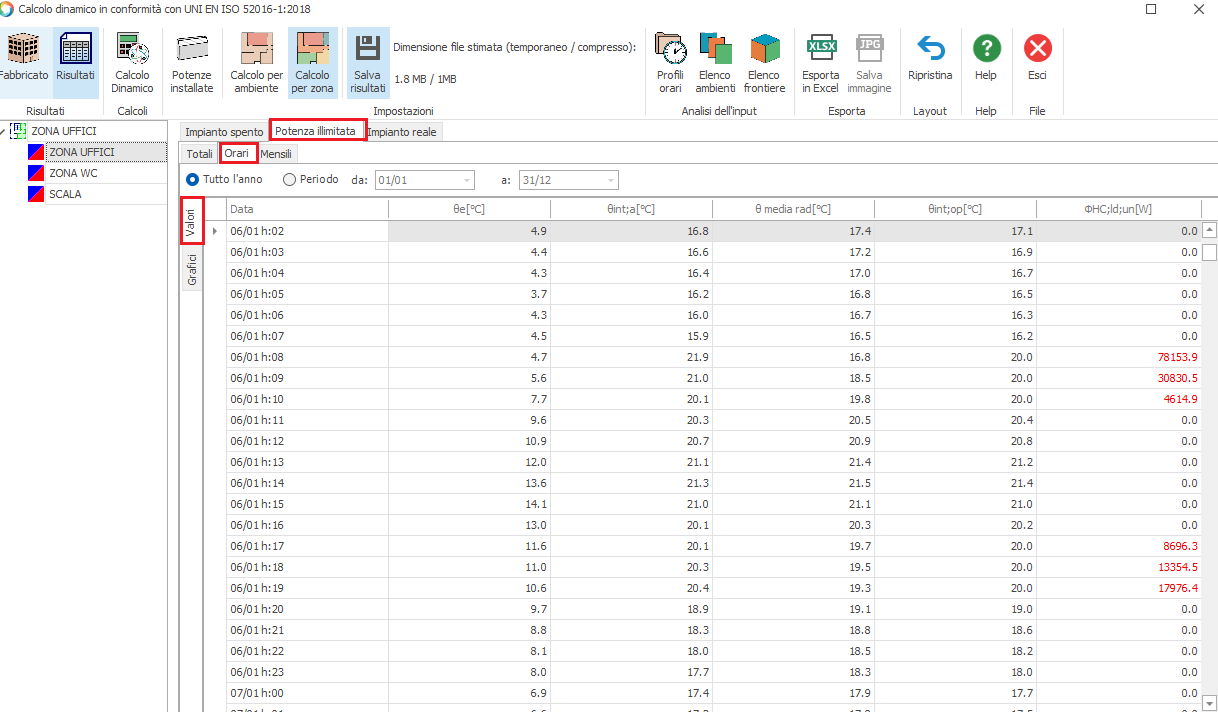

ed in seconda istanza come valori "Orari" in termini di :
Θe = temperatura esterna [°C]
Θint,a = temperatura dell'aria interna [°C]
Θmedia,rad = temperatura media radiante [°C]
Θint,op = temperatura operante interna [°C]
ΦH,C,ld,un = potenza da fornire in riscaldamento o da asportare in raffrescamento [W]
Impianto a potenza reale
Nel caso di impianto reale si adottano le specifiche caratteristiche e le modalità di regolazione degli impianti tecnici effettivamente esistenti (o che si prevede di installare); in questo caso si assume
che l’impianto possa funzionare in regime intermittente, la potenza termica disponibile sia limitata e la frazione convettiva del calore sia funzione della tipologia di impianto di emissione fisicamente presente.
La valutazione con impianto reale permette quindi di valutare una serie di effetti quali ad esempio, la disponibilità di una limitata potenza di riscaldamento o di raffrescamento, la necessità di correggere i set-
point di temperatura (in valore e\o in profilo), la necessità di assumere un valore specifico per la frazione convettiva dell’impianto di riscaldamento o di raffrescamento.
In definitiva con impianto reale o specifico è possibile stimare in che misura, durante i periodi di climatizzazione, la temperatura non ha raggiunto (oppure ha eventualmente superato) il set-point fissato per il
riscaldamento o il raffrescamento, in modo da registrare, a livello di bilancio mensile, il sotto o sovra-riscaldamento (raffrescamento).
Ai fini del calcolo dell’impianto a potenza imposta (impianto reale) si opera sostanzialmente:
- sul valore di potenza effettiva, applicando il valore di potenza desiderata all’interno del menu “Potenze massime disponibili negli ambienti” richiamato dal pulsante “Potenze installate” presente all’interno
della scheda principale del modulo di calcolo dinamico; la potenza installata è esprimibile come valore percentuale rispetto a quella stimata mediante il metodo ASHRAE e si impone cliccando sul pulsante con
spunta di colore verde;
- sui valori delle frazioni convettive degli apporti interni fINT, fH, fC all’interno della scheda "Calcolo dinamico\Carichi interni" di ciascuna zona impiantistica.

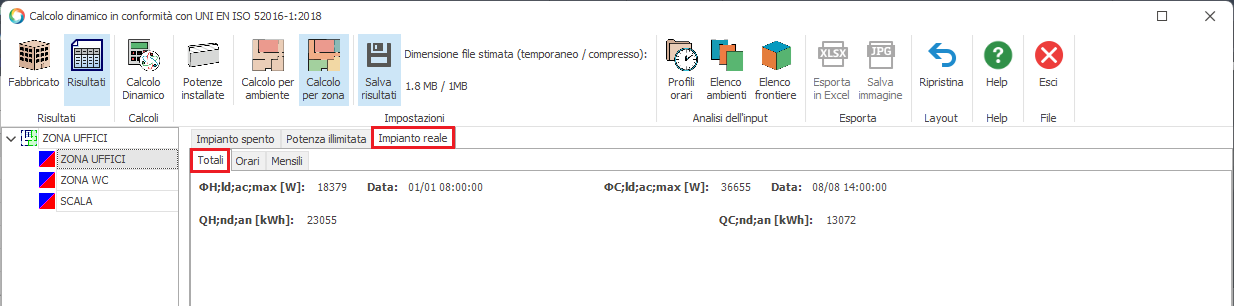

I risultati sono presentati in prima istanza come valori "Totali" ovvero in termini di :
- ΦH,ld,un, max = massima potenza invernale richiesta (per zona od ambiente) [W] e relativi ora/giorno/mese di raggiungimento
- ΦC,ld,un, max = massima potenza estiva richiesta (per zona od ambiente) [W] e relativi ora/giorno/mese di raggiungimento
- QH,nd,an = fabbisogno di energia utile per riscaldamento relativo all'intera stagione [kWh]
- QC,nd,an = fabbisogno di energia utile per raffrescamento relativo all'intera stagione [kWh]

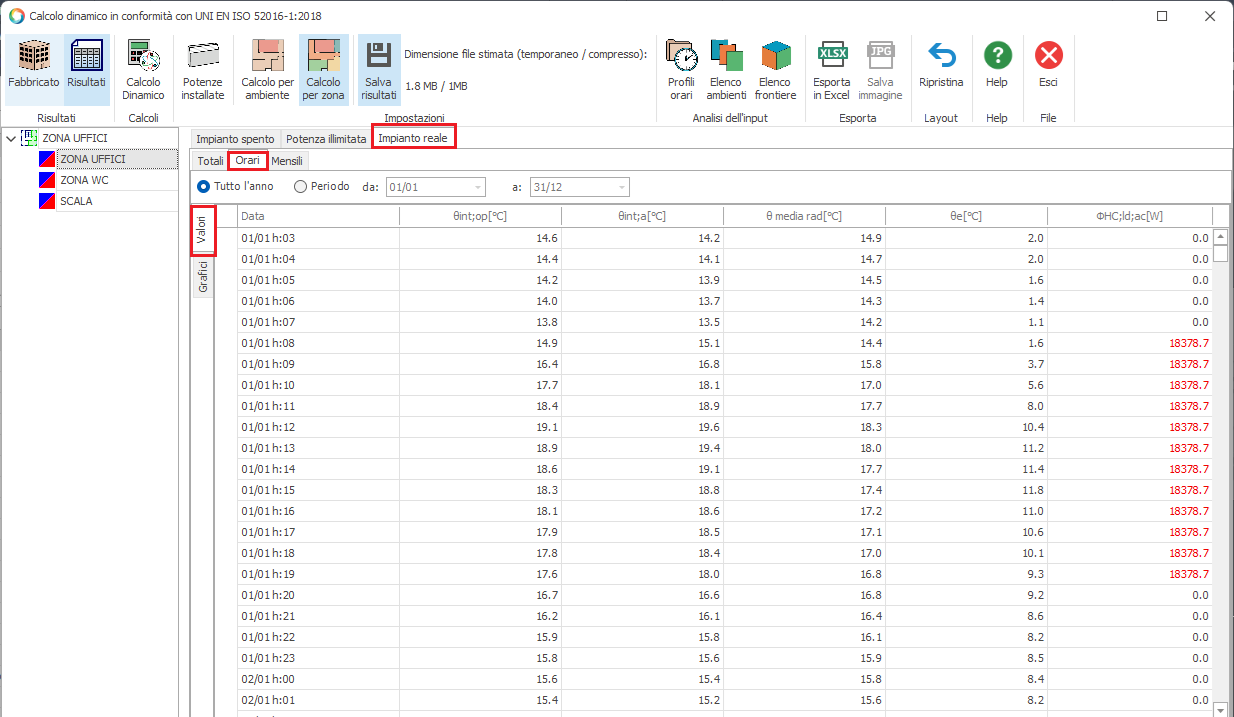

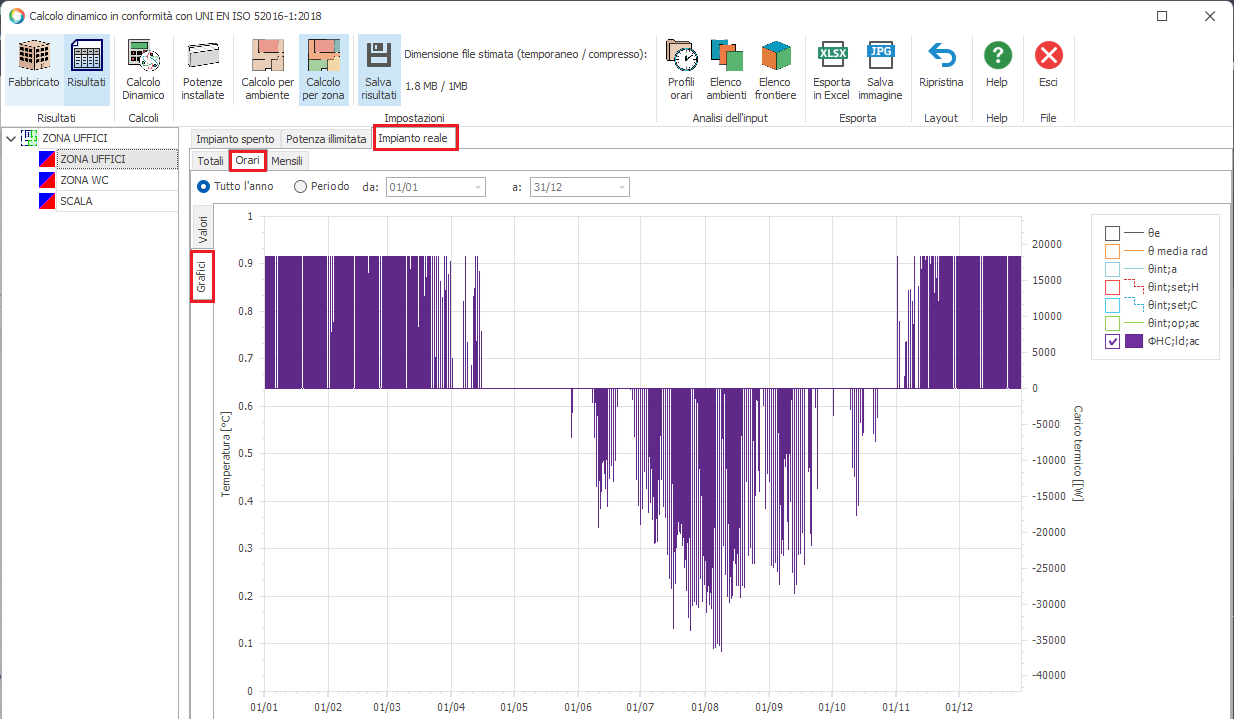

ed in seconda istanza come valori "Orari" in termini di :
Θe = temperatura esterna [°C]
Θmedia,rad = temperatura media radiante [°C]
Θint,a = temperatura dell'aria interna [°C]
Θint,op = temperatura operante interna [°C]
ΦH,C,ld,ac = potenza da fornire in riscaldamento o da asportare in raffrescamento [W]
Risultati di calcolo in termini di energia mensile
In riferimento ai soli calcoli con impianto a potenza illimitata e potenza reale, oltre ai valori di potenza, sono restituiti i valori di fabbisogno energetico mensile, corrispondenti all'aggregazione dei valori di potenza
oraria di tutti i giorni del mese .

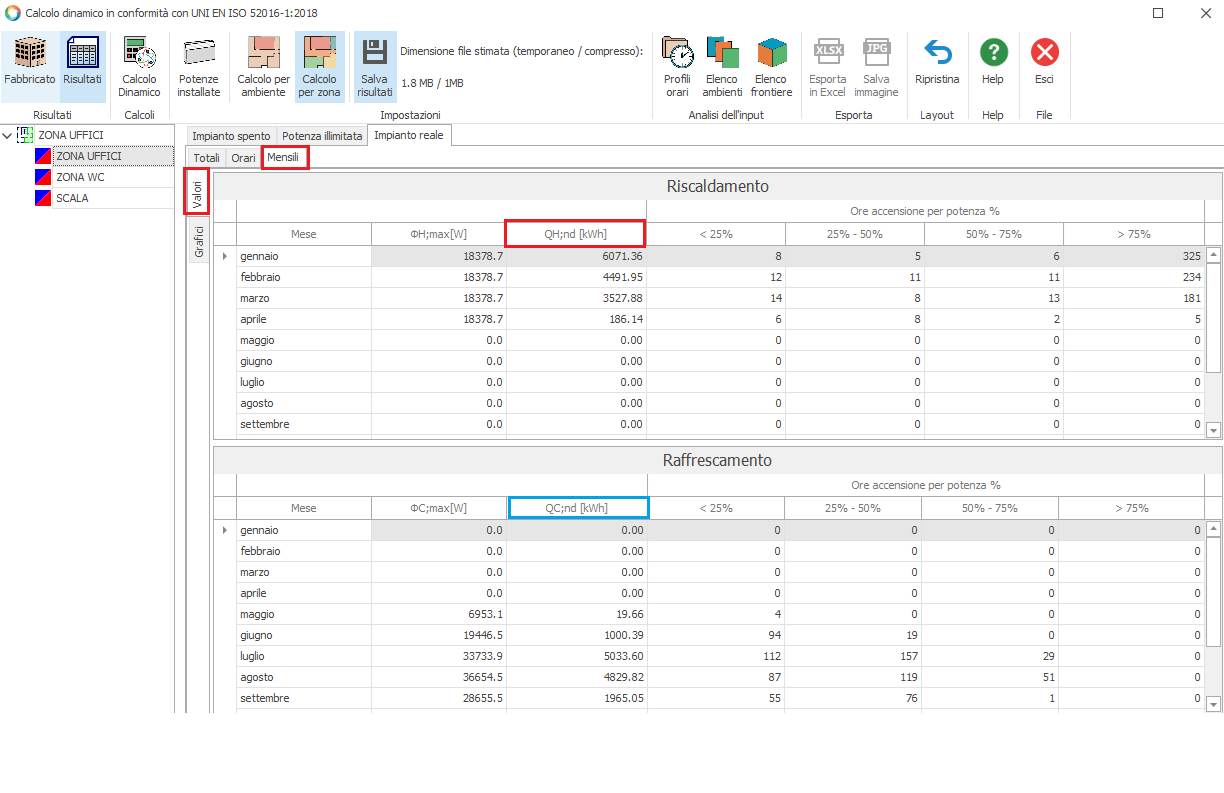

I valori di energia si riferiscono ai fabbisogni di energia utile ideale dell'involucro; essi sono consultabili nella sezione "Mensili - Valori" dei Risultati di calcolo: nella colonna QH,nd [kWh] è indicato il fabbisogno
invernale mentre nella colonna QC,nd [kWh] il fabbisogno estivo.
Le colonne "Ore accensione per potenza" indicano la percentuale di ore di accensione dell'impianto nelle fasce di potenza inferiore al 25 % della potenza massima, compresa tra il 25 ed il 50 % della potenza
massima, compresa tra il 50 ed il 75 % della potenza massima e al di sopra del 75% della potenza massima.

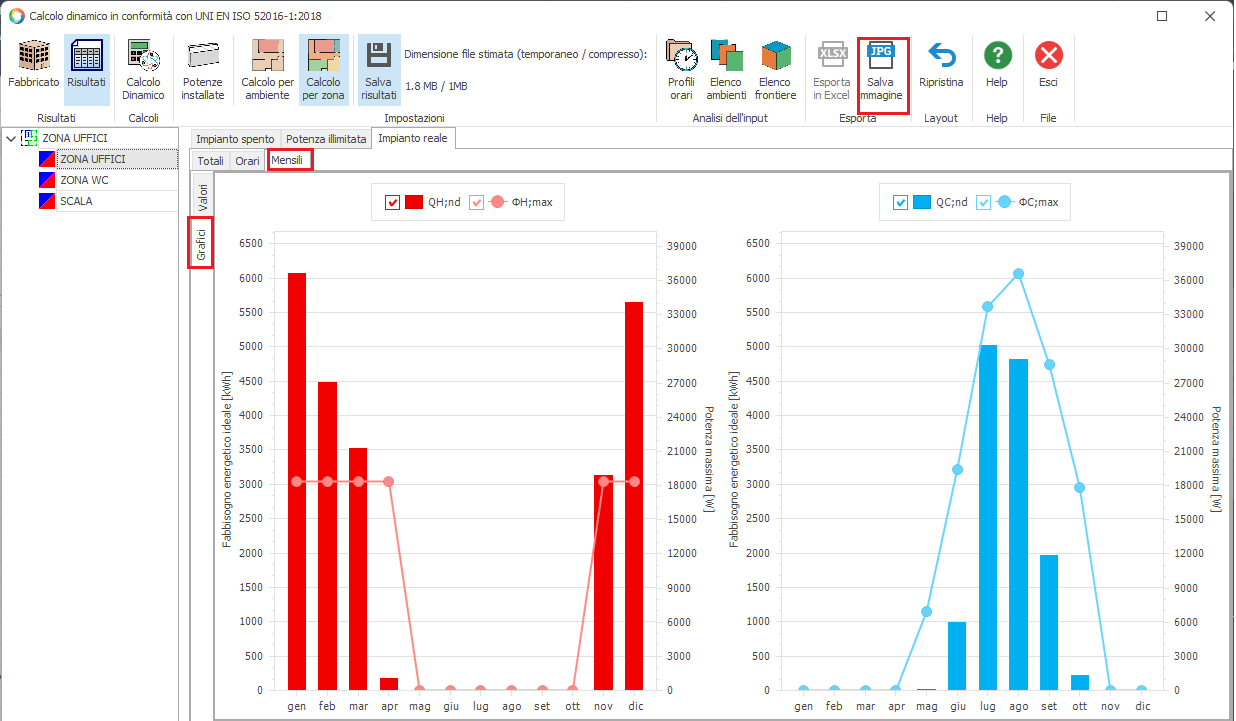

Oltre alla visualizzazione dei valori, nella sezione "Mensili - Grafici" è disponibile la rappresentazione sotto forma di istogramma:
La schermata grafica di tale istogramma è esportabile tramite il pulsante "Salva immagine" disponibile nella barra superiore dei comandi .
