Gestione sistemi edificio-impianto

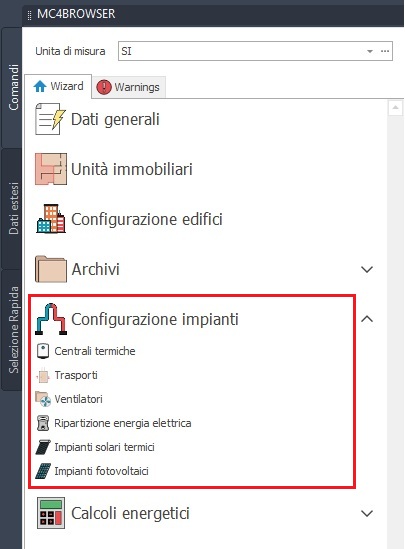

Nella sezione "Configurazione impianti" sono elencati i menu di caratterizzazione di tutti gli elementi impiantistici di cui può essere dotato il fabbricato ovvero:

-Centrali termiche (ovvero l'insieme di generatori, pompe primarie, serbatoi, impianti di distribuzione idronica e aeraulica)

-Trasporti

- Ventilatori (solo nel caso di presenza di sistemi VMC)

- Ripartizione energia elettrica (elenco dei contatori elettrici)

- Impianti solari termici

- Impianti solari fotovoltaici

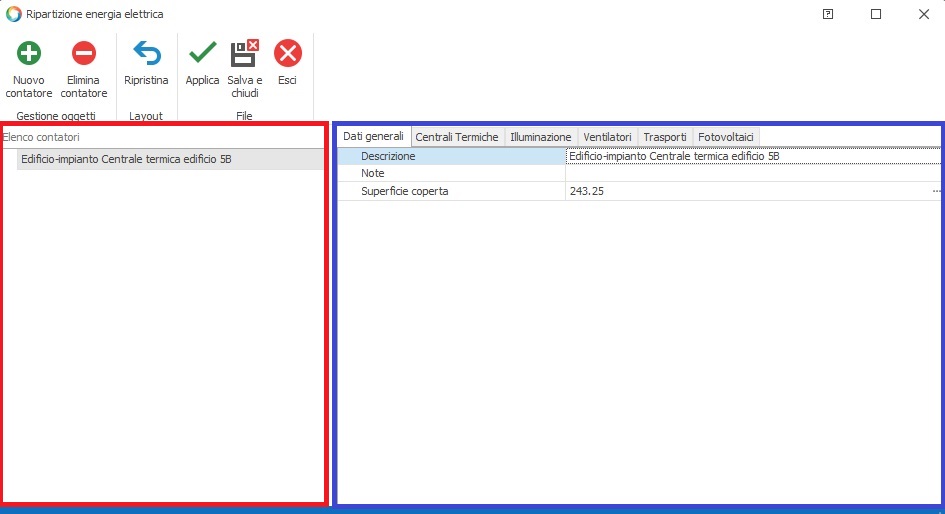

Nell'immagine seguente si può vedere la maschera Ripartizione energia elettrica dove si può gestire il sistema edificio-impianto.

SOL_FV_1

La pagina può essere suddivisa in due sezioni.

La sezione bordata di rosso è relativa alla gestione delle centrali elettriche presenti in progetto. Una centrale elettrica rappresenta una raccoglitore di centrali termiche.
In questa sezione sono presenti tre bottoni per la gestione delle centrali elettriche:

Crea contatore. Permette di creare una nuova centrale elettrica completamente da definire.

Elimina. Cancella la centrale elettrica selezionata.

La sezione bordata di blu permette la definizione di tutte le proprietà della centrale elettrica. Essa si compone di una serie di pagine:

Dati generali. La pagina riassume i dati generali della centrale elettrica.

Centrali termiche. In questa pagina si definiscono quali centrali termiche sono associate alla centrale elettrica in esame. E' importante sapere che una centrale termica può essere associata ad una sola centrale elettrica.

Illuminazione. In questa pagina si definiscono per quali unità immobiliari il servizio di illuminazione è soddisfatto dalla centrale elettrica in esame. E' importante sapere che il fabbisogno energetico per illuminazione di una unità immobiliare può essere soddisfatto da una sola centrale elettrica.

Ventilatori. In questa pagina si definiscono i ventilatori il cui fabbisogno di energia elettrica è soddisfatto dalla centrale elettrica in esame. E' importante sapere che un ventilatore può essere associato ad una sola centrale elettrica.

Trasporti. In questa pagina si definiscono quali sono i mezzi di trasporto i cui fabbisogni energetici sono soddisfatti dalla centrale elettrica in esame. E' importante sapere che il fabbisogno energetico di un mezzo di trasporto può essere soddisfatto da una sola centrale elettrica.

Fotovoltaici. Si definiscono quali impianti fotovoltaici sono associati alla centrale elettrica in esame. Una centrale elettrica può avere più sistemi fotovoltaici, ma un sistema fotovoltaico può essere associato ad una sola centrale elettrica. La pagina riassume i dati generali della centrale elettrica.
