L10 SECONDO DPR N. 59

Risultati di Calcolo - Warnings

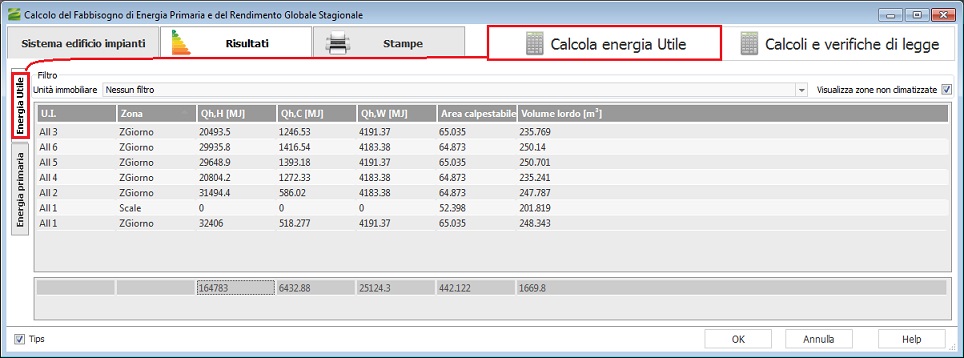

Cliccare sul pulsante <Calcola Energia Utile> posto in alto a destra nella maschera di Legge 10 per eseguire i calcoli delle energie utili richieste dagli alloggi e dalle CT. Al termine del calcolo (che è stato eseguito soltanto se alcun warning appare nella parte in basso a sinistra della maschera) il programma attiva la scheda dei risultati Energia Utile (vedi figura sottostante). In tale scheda sono riportati i valori di energia utile per riscaldamento Q_h,H, di raffrescamento Q_h,C, acqua calda sanitaria Q_h,W ed i valori di Area Calpestabile e Volume Lordo. Al fondo della pagina sono riportati i valori totali.

E' possibile applicare filtri per Unità Immobiliare (nascondere tutte quelle che non interessano) e nascondere le zone non riscaldate (visto che l'energia richiesta è zero).

Cliccando invece <Calcoli e Verifiche di Legge> il programma esegue il calcolo delle Energie primarie e di tutti i parametro connessi a questo tipo di calcolo.

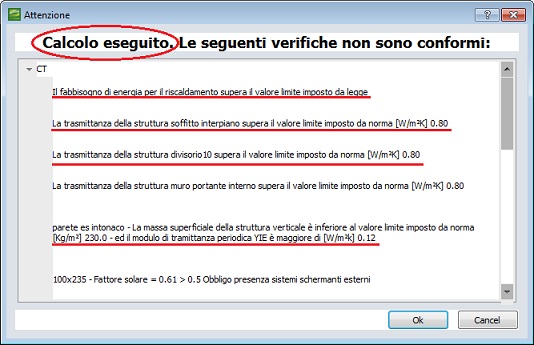

Al termine del calcolo una maschera con dei warnings apparirà sullo schermo (un esempio è riportato in Figura 5 68). I messaggi contenuti in questa maschera aiutano l’utente a capire cosa deve essere corretto e dove oppure indicano l’ottemperanza di alcuni accorgimenti quando l’edificio verrà realmente costruito (è il caso del messaggio “Obbligo Presenza Sistemi Schermanti Esterni” in corrispondenza del codice del serramento, per il quale non occorre fare nulla a livello di input).

Esaminiamo i warning che potrebbero apparire a nella maschera tipo quella riportata in alto al termine del calcolo:

1. Il Fabbisogno di Energia…: questo warning avvisa il progettista che il valore di fabbisogno non soddisfa i requisiti minimi ossia il consumo di energia primaria espresso in questo caso in kWh/m2 supera il limite imposto dal Dlgs. 311. In questo caso l’utente deve selezionare componenti di impianto con prestazioni superiori, isolare meglio l’involucro, verificare l’entità dei carichi interni i quali da un lato abbassano il fabbisogno di energia utile ma dall’altro possono portare ad un peggioramento del rendimento di produzione che si traduce in un aumento dell’energia primaria;

2. La trasmittanza della struttura… : questo warning (e tutti quelli che si riferiscono a strutture) avvisa l’utente che essendo la struttura scambiante ma di tipo interna, non rispetta il valore di Ulimite imposto che è di 0,8 w/m2K. In questo caso l’utente deve agire sulla struttura direttamente dall’archivio (cliccando il pulsante posto di lato il programma apre l’archivio strutture automaticamente).

3. Unità 1-Obbligatoria install…: in questo caso la tipologia di regolazione non è corretta ma occorre selezionarne una che permetta il controllo nel singolo locale/zona (in questo caso era stato selezionato il Solo Climatica). Tornare nella scheda rendimenti e apportare le mdofiche;

4. Obbligo copertura del 50%.. : al progetto non è stato accoppiato alcun progetto solare quindi il programma ricorda all’utente che l’installazione di sistema solare per produzione ACS è obbligatorio e deve coprire il 50% del fabbisogno. In questo caso l’utente deve inserire un progetto solare e dimensionare l’impianto attraverso il Modulo SunnyCAD di Mc4Software (ad oggi è incluso nel pacchetto L10-Impianti cui questo manuale si riferisce).

Altri messaggi che potrebbero apparire in questa schermata possono essere:

1. "Nome Struttura” – Il modulo di trasmittanza periodica è maggiore del valore limite imposto da norma: in questo caso la struttura che non raggiunge il valore minimo di massa superficiale (kg/m2) non rispetta nemmeno il valore massimo si trasmittanza periodica ammessa (sfasamento onda termica, vedi Archivio Strutture);

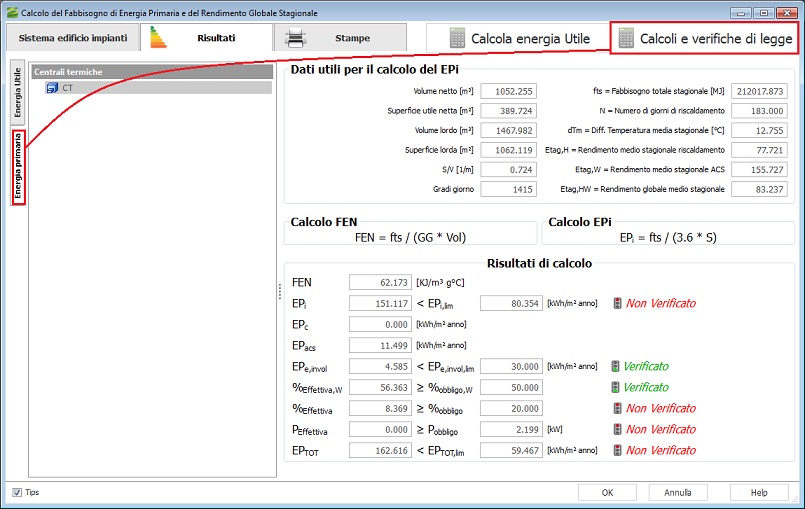

Ciccando su <OK> si chiude questa maschera ed il programma evidenzia la scheda Energia Primaria un esempio della quale è riportata sotto:

I valori che occorre verificare secondo il DPR 311 sono esattamente l’Epi che è il consumo di energia primaria annuo per unità di superficie utile e l’Epe,invol che si riferisce all’energia utile richiesta per il condizionamento estivo dell’edificio.

Altri dati utili al calcolo di questi valori e comunque controllabili dall’utente per verificare il corretto input sono pubblicati nella parte alta della maschera.

La maschera pubblica i dati per la verifica del DLGS 28 - 03/03/2011 ed i rendimenti per il riscaldamento, ACS e totale medio stagionale calcolate dividendo le energie primarie non rinnovabili per il rispettivo servizio ed il corrispondente valore di energia utile.
