ARCHIVIO STRUTTURE
Dal menu principale del programma, selezionando la scheda dei comandi Mc4 Suite e quindi la voce Archivio Strutture nell’elenco degli Archivi edificio, si accede alla finestra Elenco pareti, che consente di
definire la stratigrafia delle strutture opache (pareti e solai) e trasparenti (vetri), di effettuare il calcolo della trasmittanza e il relativo confronto con la trasmittanza limite prevista da normativa, la verifica
termoigrometrica, realizzata quest’ultima secondo il metodo di Glaser, la verifica dello sfasamento dell’onda termica secondo la norma UNI EN ISO 13786:2008

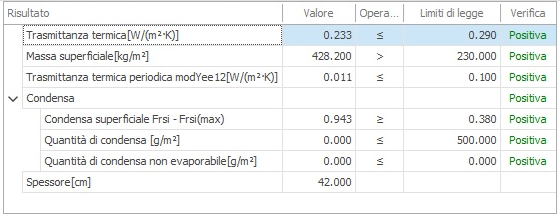

La finestra dell’archivio contiene tre diverse schede: Progetto, Archivio e Archivio MC4. Nella parte alta della finestra sono riepilogate le principali caratteristiche della struttura selezionata, con gli eventuali
valori limite da rispettare.
.
Massa superficiale [kg/m2] : valore, aggiornato in tempo reale, della massa superficiale della struttura selezionata.
Trasmittanza termica periodica modYee12 [W/(m2 K)] : valore, aggiornato in tempo reale, della trasmittanza termica termica periodica della struttura, utilizzato per il calcolo dell'inerzia termica della
struttura secondo UNI EN ISO 13786.
Condensa : vengono riepilogati i parametri della verifica termoigrometrica secondo UNI EN 13788
Spessore [cm] : spessore della stratigrafia aggiornato in tempo reale
Sopra l'elenco delle strutture sono presenti una serie di tasti per la gestione delle strutture in archivio:
Nuova categoria : crea una nuova categoria sotto la quale inserire le strutture opache di analoga tipologia
Nuova Struttura : crea una nuova struttura con un nominativo generico, Il nome può essere modificato in fase di definizione delle altre proprietà.
Duplica : crea una copia della struttura selezionata, alla sua pressione si apre una finestra dove digitare il nome della nuova struttura.
Elimina : cancella la struttura selezionata.
Elimina non utilizzati : cancella tutte le strutture presenti nella sezione "Progetto" dell'Archivio ma non utilizzate nel contesto del progetto DWG. Tali strutture sono riconoscibili in quanto la loro
denominazione è caratterizzata dal carattere "Corsivo".
In Archivio : Permette di creare una copia della struttura selezionata nell'Archivio utente.
Ripristina : il comando effettua una rigenerazione dell'interfaccia grafica dell'Archivio; esso può essere invocato quando subentrano anomalie a livello di visualizzazione o compilazione dei dati
della maschera.
Help : tramite questo tasto è possibile aprire la pagina dell'help on line del programma correlata alla sezione dalla maschera in fase di consultazione o modifica
Stampa. Cliccando sul tasto Stampa si apre la finestra Impostazioni di Stampa tramite il quale è possibile ottenere l'output di stampa in formato RTF delle varie verifiche effettuate sulla struttura in esame.
Nella sezione Impostazioni di Stampa è possibile ottenere la stampa della stratigrafia, della verifica della trasmittanza, della verifica termo-igrometrica, dello sfasamento dell’onda termica e della voce di
capitolato sia per una singola struttura (opzione Corrente) che di tutte le strutture caricate nella scheda Progetto (opzione Progetto).
Applica : tramite questo tasto è possibile salvare le modifiche effettuate nell'Archivio senza chiudere l'Archivio stesso
Salva e Chiudi : tramite questo tasto è possibile salvare le modifiche effettuate nell'Archivio e quindi chiudere l'Archivio stesso
Esci : tramite questo tasto si chiude l'Archivio e si annullano eventuali modifiche eseguite durante l'ultima sessione di consultazione .

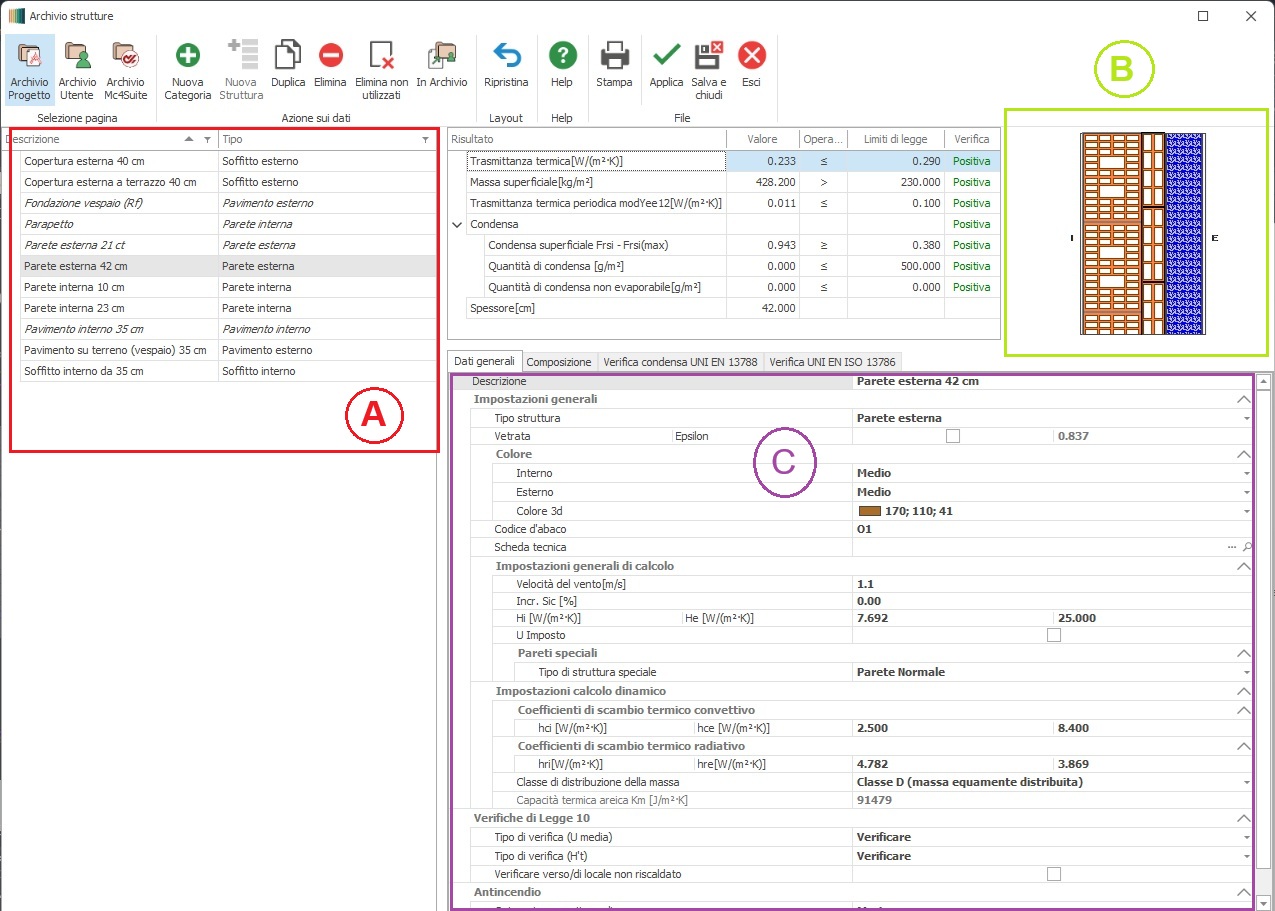

Nell'Archivio è possibile distinguere
tre diverse aree:
• Area A:
contiene l’elenco delle strutture di progetto
• Area B:
contiene la bitmap della struttura
• Area C: contiene l’elenco delle proprietà della struttura evidenziata nell’Area A. Le proprietà mostrate in quest’area della maschera dipendono dalla scheda che è stata attivata. La Figura successiva mostra
le proprietà contenute nella scheda Dati generali
.
Analisi delle schede (TABS)
L'archivio STRUTTURE si compone di 6 schede (tabs) che devono essere completate in funzione del tipo di progetto che si vuole realizzare:
VERIFICA
CONDENSA UNI EN 13788
VERIFICA
DELLO SFASAMENTO DELL’ONDA TERMICA SECONDO UNI EN ISO 13786
