ARCHIVIO STRUTTURE

La scheda di "Composizione" si struttura in maniera differente a seconda che si effettuino esclusivamente verifiche di tipo termico (ovvero in un contesto di calcolo acustico disabilitato) oppure si eseguano contestualmente

sia verifiche di tipo termico che di tipo acustico (quindi in un contesto di calcolo acustico abilitato).

Scheda COMPOSIZIONE - Verifica della trasmittanza termica

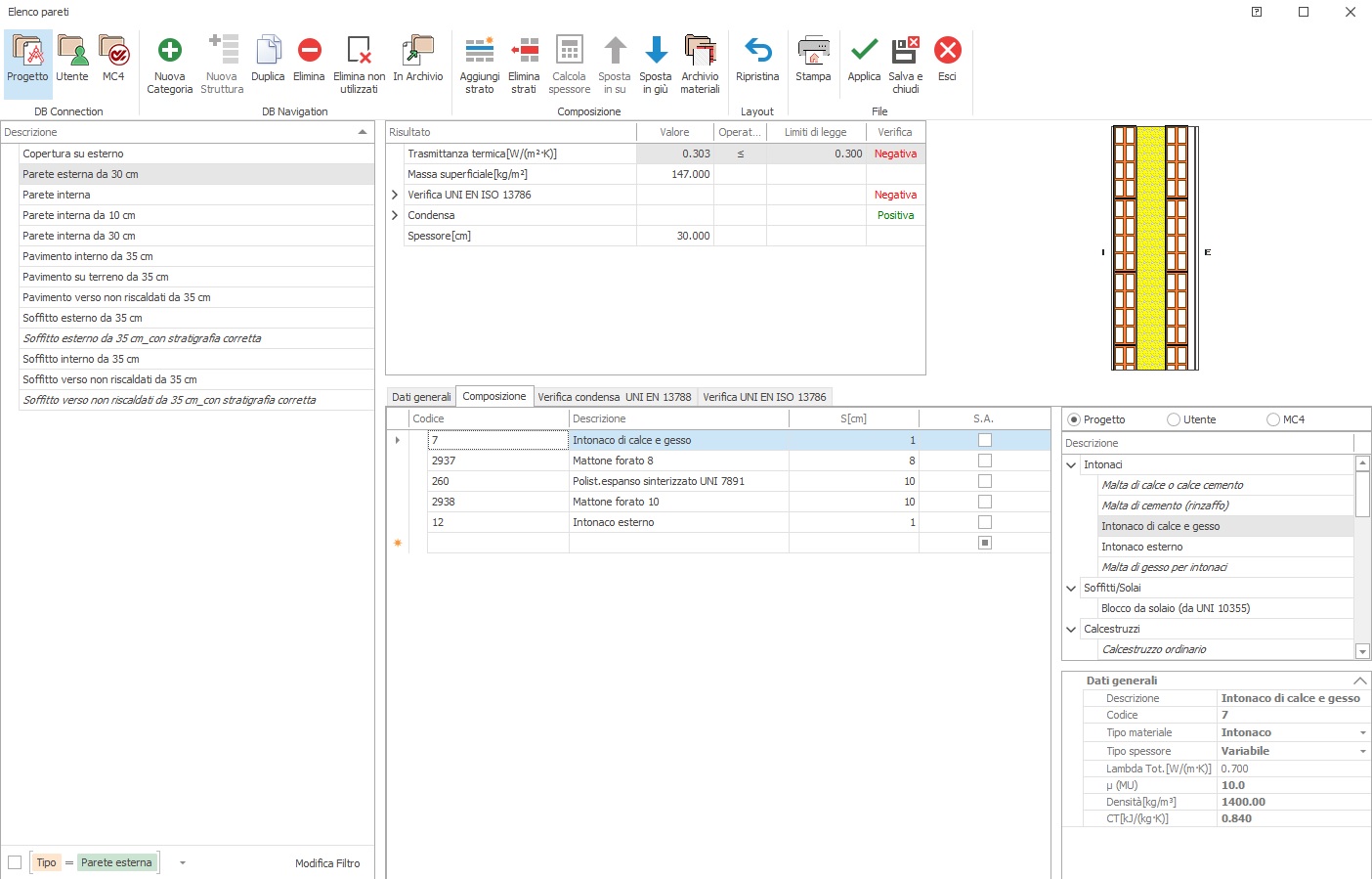

La scheda Composizione mostra l’elenco degli strati della struttura ed i rispettivi spessori. Nella parte destra della finestra è presente, in forma sintetica, l’Archivio Materiali.

Per aggiungere uno strato alla struttura si può utilizzare la tecnica Drag&Drop del materiale dall’area dell’archivio a quella della stratigrafia. Usare la stessa tecnica per posizionare il materiale nella posizione corretta.

Ogni volta che si aggiunge un nuovo strato occorre fissarne lo spessore, se non si tratta di un materiale a spessore fisso.

Se si aggiunge un materiale a spessore fisso il programma aggiorna automaticamente lo spessore della stratigrafia nell’ambito della rappresentazione grafica riportata in basso a sinistra, lo spessore complessivo della

struttura (riportato nella parte alta della maschera), i valori della trasmittanza termica, della resistenza termica e della massa superficiale.

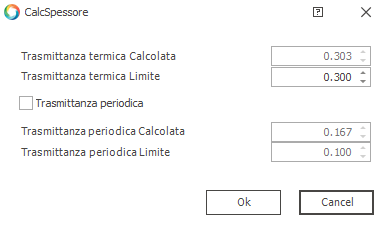

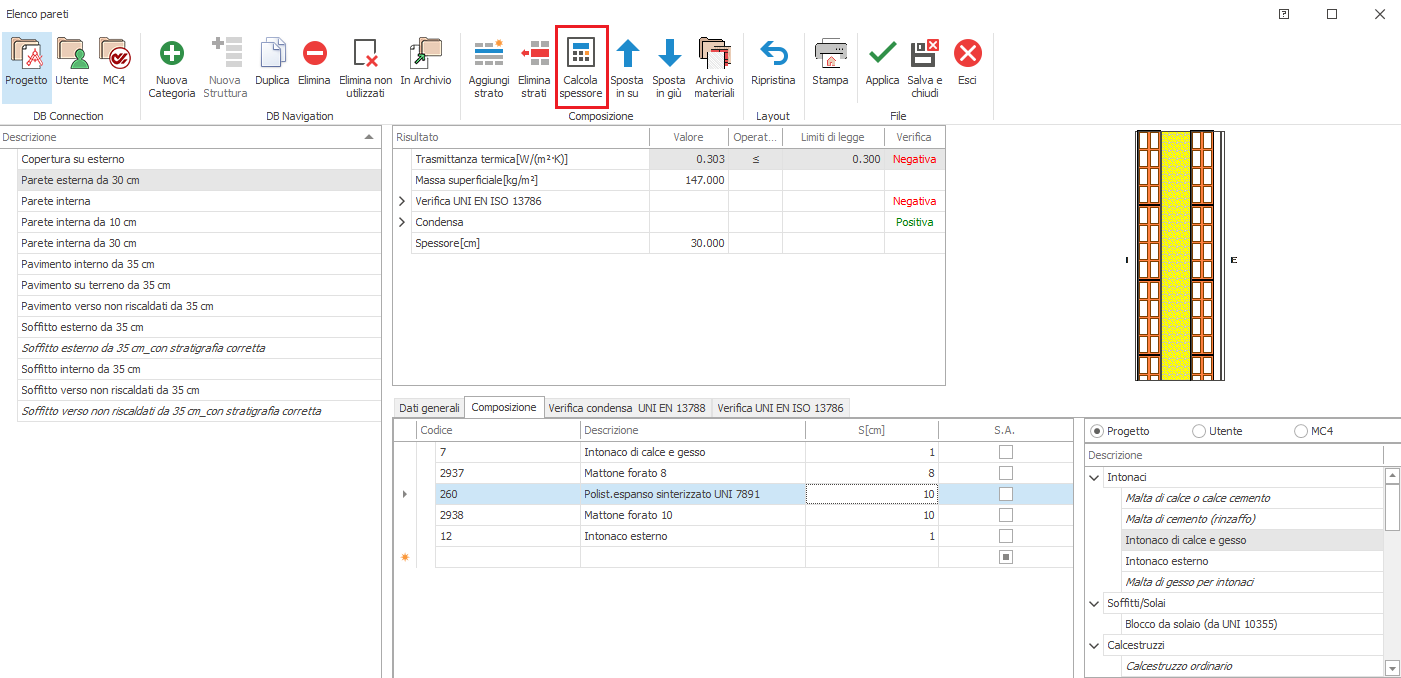

Selezionato un materiale isolante, cliccando sul tasto "Calcola spessore" posto nella barra superiore, si attiva la funzione automatica di conseguimento del valore della trasmittanza U e di trasmittanza termica periodica

inferiore al valore limite previsto da normativa.

Il programma provvede ad aumentare lo spessore del materiale prescelto sino a conseguire un valore di U < U limite e, se selezionato, un valore di trasmittanza termica periodica inferiore al corrispondente limite normativo .

La colonna S.A. (Strato Attivo) posta accanto a quello dello spessore di ogni strato serve ad indicare quale strato contiene le tubazioni di un impianto a pannelli radianti. Questa informazione può essere omessa nel caso in cui:

• La struttura non conterrà alcuna tubazione dell’impianto radiante

• Non si ha intenzione di dimensionare tale tipo di sistema con il programma.
