ARCHIVIO MATERIALI

E' possibile accedere all'Archivio Materiali in due modalità distinte:

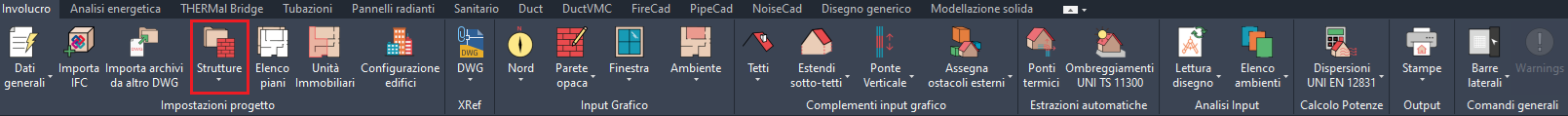

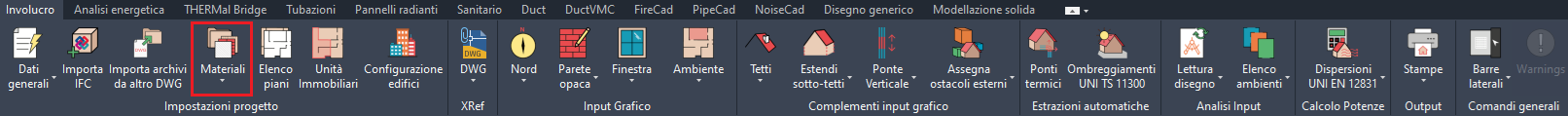

- tramite la pertinente icona nel gruppo "Archivi" della scheda "Involucro" della barra superiore (immagine soprastante);

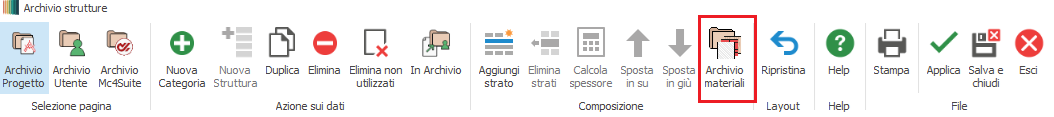

- direttamente all'interno dell'archivio Strutture (immagine sottostante).

All'interno di quest'ultimo, attivando la maschera di "Composizione" esso è raggiungibile tramite il pulsante "Archivio materiali "posto all'interno della ribbon superiore.

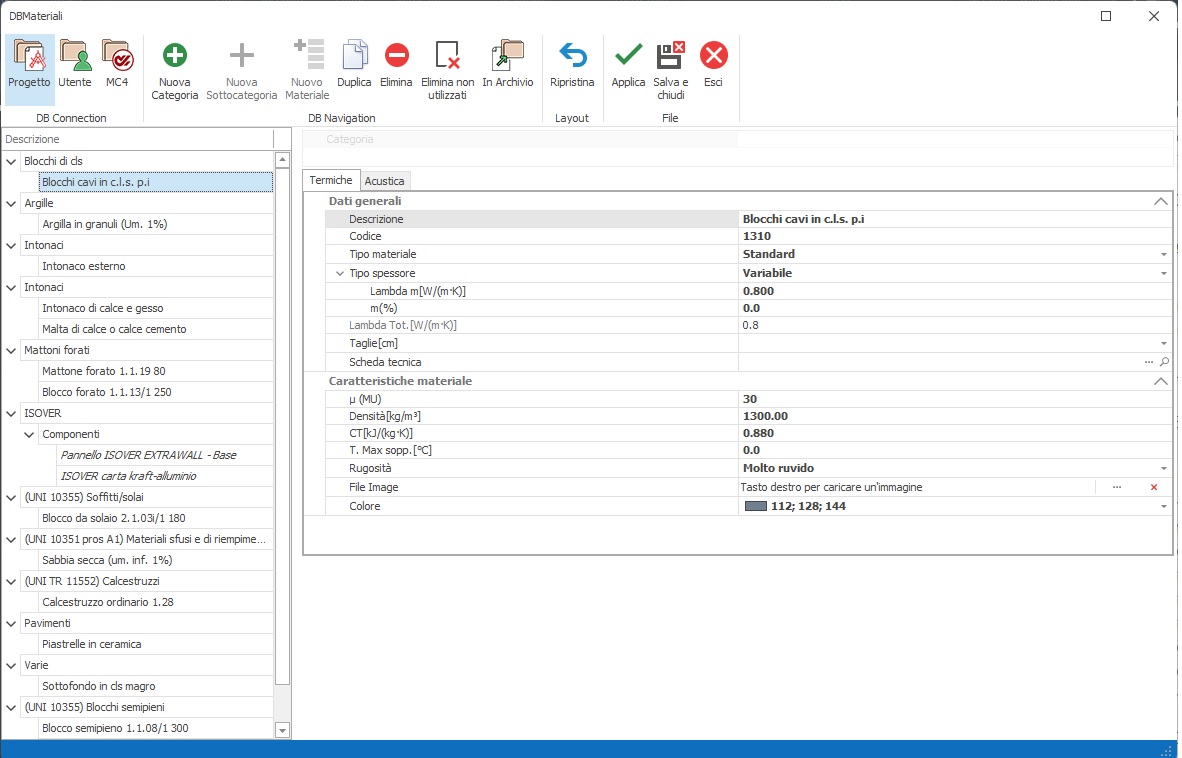

In riferimento all'immagine soprastante che mostra l’organizzazione dell'Archivio dei materiali, nella parte superiore della finestra è collocata la barra dei comandi finalizzati sia all'acceso agli archivi contestuali (Progetto, Utente, Mc4) che alla gestione dei materiali e delle relative

categorie.

Nel dettaglio:

- Progetto : attiva la sezione di progetto dell'archivio ovvero quella preposta alla creazione, modifica ed eliminazione dei materiali (e relative categorie) utilizzati all'interno del progetto corrente

- Utente : attiva la sezione di archiviazione personale dei materiali; essi saranno trasferibili in tutti i progetti

- Mc4 : attiva l'archivio integrato all'interno del software

- Nuova categoria : permette la creazione di una nuova categoria di materiali

- Nuova sottocategoria : premette di creare delle sottocategoria all'interno di una categoria principale

- Nuovo materiale : permette la creazione di un nuovo materiale all'interno di una categoria o di una sottocategoria

- Duplica : permette di eseguire un copia di un materiale, di una categoria o di una sottocategoria

- Elimina : permette di eliminare un materiale, una categoria o una sottocategoria

- Elimina non utilizzati : permette di eliminare simultaneamente tutti i materiali non utilizzati in progetto ovvero quelli contrassegnati dal carattere corsivo

- In archivio : permette di trasferire un materiale o una intera categoria di materiali in archivio utente

- Ripristina : permette di riportare alle dimensioni e proporzioni iniziali il layout dell'intero archivio

- Applica : permette di salvare una modifica senza chiudere l'archivio

- Salva e chiudi : permette di salvare una o più modifiche e di chiudere l'archivio

- Esci : permette di chiudere l'archivio con o senza salvataggio delle ultime modifiche

Nella colonna di sinistra viene visualizzata, tramite una struttura ad albero, la lista delle categorie, delle sottocategorie e dei materiali di appartenenza presenti in archivio.

Nella sezione centrale della finestra sono riportate le proprietà dei vari materiali.

Esse sono separate in due pagine, a seconda che si tratti delle proprietà Termiche o relative all'Acustica.

Evidenziando un singolo materiale , nella scheda Termiche, vengono visualizzate le relative caratteristiche.

Termiche

Dati generali

	Descrizione. In questo campo l’utente deve inserire la descrizione estesa del materiale.
	Codice. Codice alfanumerico per una rapida descrizione del materiale.
	Tipo materiale: in questo campo si specifica la tipologia di materiale tra quelli presenti ovvero Standard, Intonaco, Eterogenei, Gas, Vetro, Resiliente, Fibroso,Kit. La scelta Intonaco è funzionale al calcolo della massa superficiale della parete ai fini delle relativa verifica di legge; nello specifico, tale tipologia di materiale non dev'essere contemplata in base alla definizione di massa superficiale prevista al comma 18 dell'Allegato A (Ulteriori definizioni) del D.L. 192/2005. Fibroso, Resiliente, Kit assumono significato solo per la verifica acustica della struttura nella quale il materiale è presente.
	Tipo spessore : prevede due opzioni "Variabile" o "Fisso" a seconda delle caratteristiche del materiale

	Lambda m [W/(m∙K)]. In questo campo si introduce il valore della conduttività, valida per materiali omogenei (es. calcestruzzo, intonaco, ecc.) corrispondente alla conduttività indicativa di riferimento λ_m definita dalla norma UNI 10351;
	m(%). Nel campo si inserisce il valore della maggiorazione percentuale (il parametro m descritto dalla norma UNI 10351) da applicare al valore di conduttività specificato nel campo precedente in modo da tener conto delle effettive condizioni di esercizio, del contenuto di umidità, dell’invecchiamento, dell’effetto della manipolazione, della installazione eseguita a regola d’arte e delle tolleranze sullo spessore.
	Cond. [W/(m²∙K)]: questo campo appare solo se si seleziona Fisso come Tipo di spessore; occorre introdurre il valore della conduttanza unitaria C, valida per materiali non omogenei (es. mattoni forati, blocchi da solaio, ecc.).
	Spes. [cm] Questo campo appare solo se si seleziona Fisso come Tipo di spessore; rappresenta il valore dello spessore dello strato di materiale, da introdurre esclusivamente per materiali non omogenei.

N.B. La grandezza Conduttanza unitaria, Cond. [W/(m²∙K)], si utilizza sempre per strati di materiale eterogeneo di spessore noto. Pertanto, qualora venga compilato il campo Cond., è necessario compilare anche il campo Spes. [cm]. Nel caso invece di materiali omogenei, si dovrà compilare esclusivamente il campo Lambda, e non il campo Spes. [cm].

Taglie[cm]. Questo campo appare solo se si seleziona l’opzione Variabile come Tipo di spessore; esso permette di inserire gli spessori, o taglie, dei materiali fibrosi e resilienti; selezionando il pulsante si accede ad un menu in cui è possibile aggiungere il valore dei singoli spessori corrispondenti alle taglie del materiale; esclusivamente ai fini acustici, per i materiali resilienti, oltre agli spessori, occorre specificare i corrispondenti valori di Rigidità dinamica S’ [MN/m³].

Scheda tecnica. Permette di associare alla struttura un documento (in formato pdf, doc o rtf) che ne descriva le caratteristiche tecniche; tale file, per poter essere caricato dal programma, dev'essere posizionato nella cartella
C:\ProgramData\Mc4Software\Mc4Suite 2026\full\databases\AssociateFiles.
L’associazione avviene mediante l’icona apposita tramite il quale si accederà direttamente alla cartella suindicata.

Caratteristiche materiale

	μ(Mu). Valore del fattore di resistenza igroscopica μ (definito nella norma UNI EN ISO 13788).
	Densità[kg/m³]. Digitare in questo campo la massa volumica ρ del materiale, espressa in kg/m³.
	CT[kJ/(kg∙K)]. Capacità termica massica della struttura, da esprimersi in [kJ/(kg∙K)].
	T. Max sopp.[°C] In tale campo l’utente deve indicare la massima temperatura sopportabile dal materiale quando soggetta ad un flusso termico, dovuto, ad esempio, ad un impianto termico a pannelli radianti; il software effetta la verifica che la temperatura raggiunta dal materiale sia inferiore al valore digitato in questo campo, in caso contrario viene restituito un warning.
	Rugosità : in questo campo si può definire la rugosità del materiale scegliendo tra una delle opzioni presenti nell’apposito menu a tendina. Il parametro viene impiegato nell’ambito del calcolo dei carichi termici secondo ASHRAE.
	File Image : tramite questa voce è possibile associare al nuovo materiale inserito una rappresentazione grafica, che verrà visualizzata nel riquadro posto sotto la sezione Termiche. I disegni da associare ai nuovi materiali possono essere realizzati utilizzando il programma Paint o qualunque altro software grafico in grado di produrre file in formato .bmp. Le bitmap devono essere realizzate nelle seguenti dimensioni: per materiali il cui spessore può variare, disegnare il modulo base di dimensioni 8x8 pixel; per materiali con spessore fisso, impostare una bitmap le cui dimensioni in pixel corrispondono alle dimensioni reali in cm moltiplicate per 3 (es. materiale di dimensioni 20 cm per 30 cm. Il disegno viene realizzato in una bitmap di dimensioni 60x90 pixel);

Materiali eterogenei

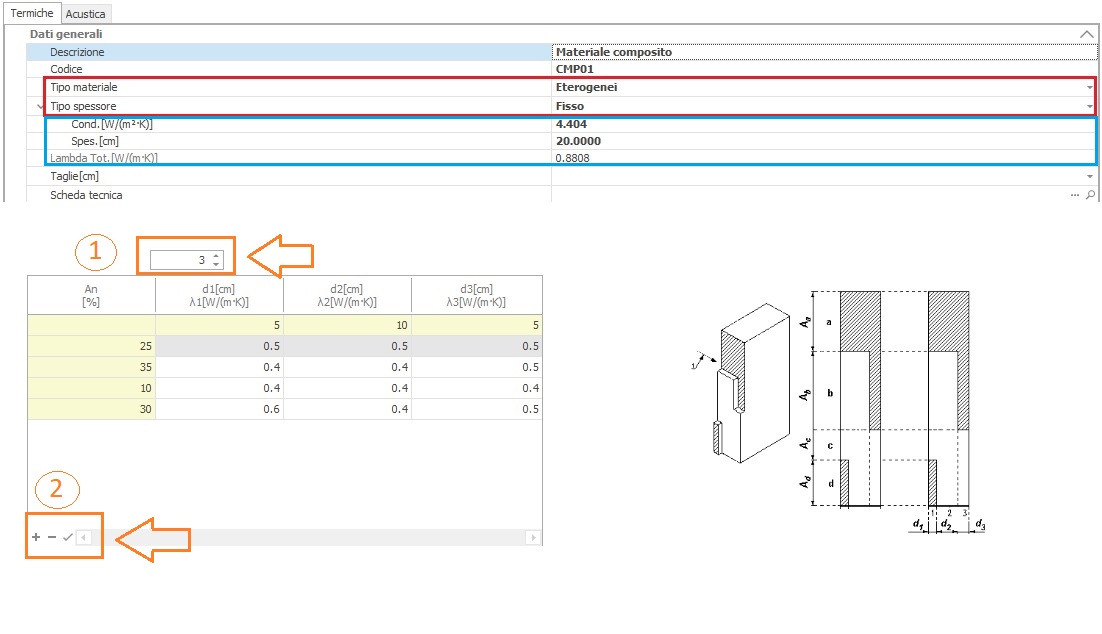

Selezionando il tipo di materiale "Eterogenei" ed il tipo di spessore "Fisso", nella parte inferiore dell'archivio viene in automatico visualizzata la maschera per il calcolo della resistenza termica di un materiale costituito da strati termicamente non omogenei.

In accordo con la norma UNI EN ISO 6946:2018 (par. 6.7.2.2) la sezione della parete va suddivisa in una griglia, di cui ogni componente è termicamente omogeneo.

Questa griglia è composta da un certo numero di strati (perpendicolari al flusso termico) che nella figura sottostante sono indicati come d1, d2, ... e di frazioni di area della parete Aa, Ab,etc.

Il contatore (1) permette di inserire il numero degli strati di spessore "d" mentre l'incrementatore (2) permette di inserire il numero di sezioni "A".

Nella prima riga della griglia (sfondo giallo) occorre specificare lo spessore degli n strati, mentre nella prima colonna (sfondo giallo) occorre inserire la percentuale di area coperta da quegli strati di materiali in riferimento ad una area unitaria (ciò implica che la somma delle sezioni di

area deve essere uguale a 100).

Negli altri campi della griglia occorre inserire la conduttività termica, λ [W/m∙ K], dei corrispondenti componenti omogenei.

Al termine dell’inserimento dei dati nel contesto della griglia, il software compilerà in automatico i campi: Cond. [W/(m²)K] (uguale all’inverso della resistenza termica calcolata) e Spes.[cm] (uguale alla somma degli spessori dei singoli strati).

Intercapedini d'aria

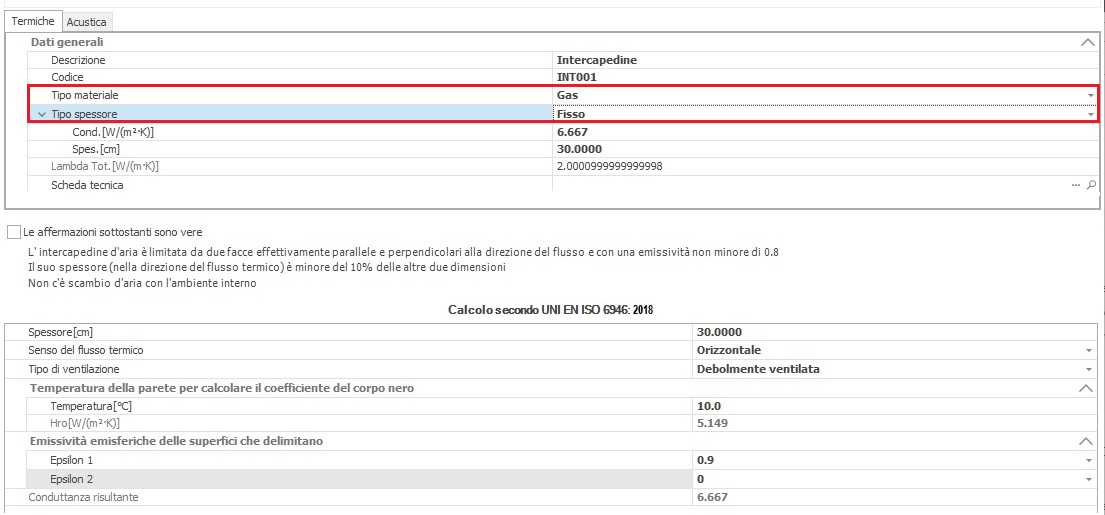

Selezionando il tipo di materiale "Gas" ed il tipo di spessore "Fisso", nella parte inferiore dell'archivio viene in automatico visualizzata la maschera per il calcolo della resistenza termica di una intercapedine d'aria ai sensi della norma UNI EN ISO 6946:2018 (in particolare par. 6.92,

6.93, 6.94 e Annex D - Thermal resistance of airspaces) (vedi figura sottostante):

Compilati i dati richiesti, il software determina e compila in automatico il valore di Conduttanza [W/(m²)K].

Acustica

	Modulo di Young [GPa] Inserire il valore del modulo di Young, o modulo di elasticità longitudinale, del materiale espresso in GigaPascal, equivalente a KN/mm²,.
	Freq. di coincidenza fc [Hz]. Rappresenta quella frequenza alla quale si manifesta l'effetto di coincidenza, ossia si ha una perdita di isolamento della parete.
	Fattore di perdita interna η. Usato come misura della capacita' di smorzare i rumori dovuti alla struttura. Stabilisce quanta energia vibrazionale viene convertita in calore piuttosto che in suono; un fattore di perdita elevato riduce il livello di vibrazioni in una struttura e per tale motivo riduce il rumore emesso; esso viene considerato solo per l’analisi in frequenza; nel caso in cui non venga fornito, si attribuisce un valore di default di 0.01 .
	Rapporto di Poisson ν Rapporto fra deformazione elastica trasversale e deformazione longitudinale (ciò è dovuto al fatto che un prisma sottoposto a trazione, o compressione – in assenza di azioni laterali di contrasto – subisce una strizione trasversale, o un ingrossamento). Esso varia tra 0 e 0,5.
	Rigidità dinamica s’, [MN/m³] Definisce la capacità di deformazione elastica di uno strato isolante anticalpestio (tipicamente per gli strati di materiale resiliente dei pavimenti galleggianti) soggetto ad una sollecitazione di tipo dinamico. E' un parametro che racchiude le proprietà elastiche e di smorzamento del materiale, compresa l'aria racchiusa nelle sue celle, e può essere correlato alle vibrazioni trasmesse al solaio sottostante e quindi all'energia acustica irradiata nell'ambiente. La rigidità dinamica dipende dallo spessore della struttura, e può essere determinata in base alla norma UNI EN 29052-1 "Determinazione della rigidità dinamica materiali utilizzati sotto pavimenti galleggianti negli edifici residenziali". L'attenuazione acustica e' tanto maggiore quanto più è bassa la rigidità dinamica.
	Resistenza specifica al flusso Rs [Pa×s/m] Rappresenta un’indice della difficoltà con cui l’aria può fluire attraverso il materiale fonoassorbente; tale parametro è particolarmente importante per i materiali fonoassorbenti porosi quali fibre di lana di vetro, di lane minerali od organiche, schiume a celle aperte tipo poliuretano.
