DIAGNOSI ENERGETICA

DIAGNOSI ANALITICA (MISTA) - Creazione dello stato di fatto

Cliccando sul pulsante "Crea stato di fatto" si apre il menu di predisposizione dello stato di fatto; esso è composto da due schede :

1) Gestione stato di fatto, nell'ambito della quale si procede al salvataggio del progetto che costituirà la condizione ante operam nell'ambito delle successive valutazioni

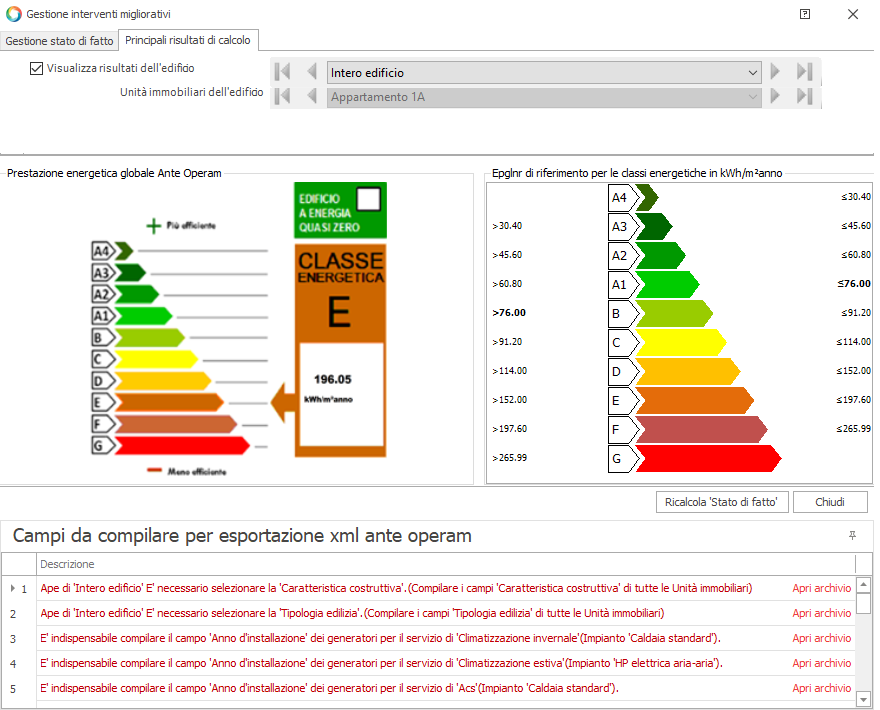

2) Principali risultati di calcolo, in cui vengono mostrate le targhe energetiche relative sia all'intero edificio per "APE Convenzionale", che alle singole unità immobiliari per "APE Requisiti Minimi" relative alle condizioni attuali.

Nella sezione inferiore della prima scheda "Campi da compilare per esportazione xml ante operam", il software elenca tutti i dati di tipo catastale, anagrafico ed informativi risultati mancanti ai fini dell'esportazione del file XML associato all' "APE Convenzionale" Ante Operam o del

file XML associato agli "APE Requisiti Minimi" per singola unità immobiliare relativi alla situazione Ante Operam; la mancanza di tali dati non pregiudica l'esecuzione delle successive valutazioni energetiche per cui l'utente può ignorare, in prima istanza, tali segnalazioni e proseguire

nell'elaborazione dello stato di progetto. I medesimi warnings verranno quindi successivamente riproposti all'atto dell'esportazione dei files XML.

Laddove invece l'utente decidesse di inserire subito i dati mancanti, potrà cliccare sul pulsante "Apri archivio" collocato nell'estremità destra di ciascuna segnalazione in modo tale da essere reindirizzato all'archivio o menu ove inserire il dato richiesto .

Gestione stato di fatto

Vengono proposte due opzioni:

selezionando l'opzione 1) Interventi migliorativi attivati, il programma salva una copia del progetto corrente in un nuovo file ed imposta il progetto corrente come Intervento migliorativo (Stato di progetto). Ogni modifica effettuata sul progetto corrente

verrà confrontata con lo stato di fatto ed il risultato verrà inserito negli interventi migliorativi di tipo MISTO nella maschera di diagnosi energetica.

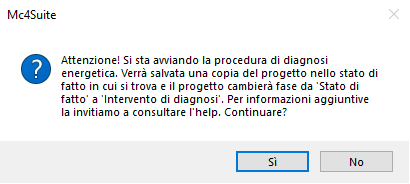

Operativamente una volta selezionato il radiobutton, comparirà il messaggio

che notifica l'avvio della procedura di diagnosi mista che indurrà il salvataggio di una copia del file attuale (lo "stato di fatto") e l'implicita trasformazione del progetto attuale in "stato di progetto".

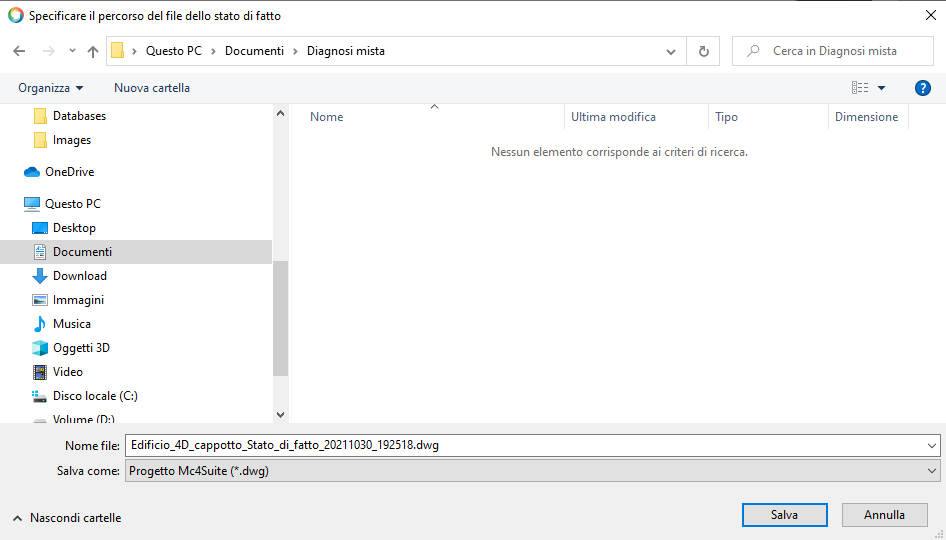

Clccando sul pulsante Sì, sia attiverà il file manager in cui si sarà invitati a scegliere la cartella di destinazione del file rappresentante lo stato di fatto.

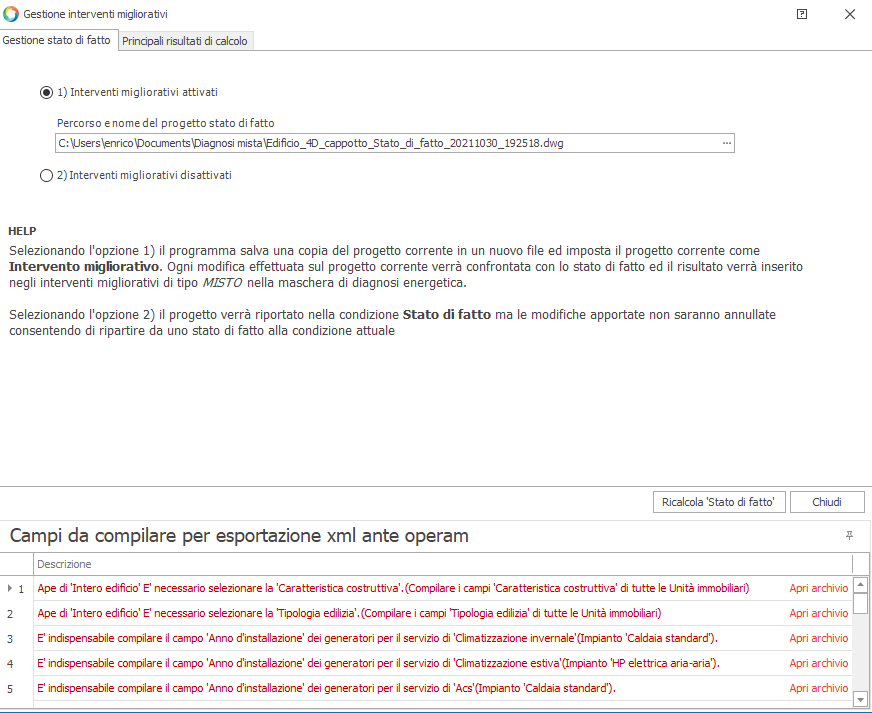

Cliccando su Salva, verrà salvata la copia dello stato di fatto nel percorso prescelto , che apparirà nell'apposito box posto sotto l'opzione 1) Interventi migliorativi attivati.

Questa fase si conclude cliccando sul pulsante Chiudi.

Da questo momento in poi si può procedere alla modifica del progetto, sia a livello di archivi che a livello di input grafico; tutte le variazioni eseguite vengono "registrate" dal programma e verranno impresse nell'ambito dell'intervento migliorativo aggiunto

nell'ambito della maschera

"Interventi migliorativi".

Tali modifiche non verranno riversate in alcun modo nello copia del file dwg salvata come stato di fatto che, come tale, "cristallizza" in maniera permanente la condizione ante operam ai fini del confronto con lo stato di progetto.

Quest'ultimo file non dev'essere pertanto modificato in tutti gli aspetti coinvolti nel calcolo energetico (sia a livello di input grafico che di archivi) mentre può ricevere integrazioni a livello di dati anagrafici, catastali, informativi;in quest'ultimo caso non dev'esserne

però modificata la denominazione ed il percorso scelti inizialmente.

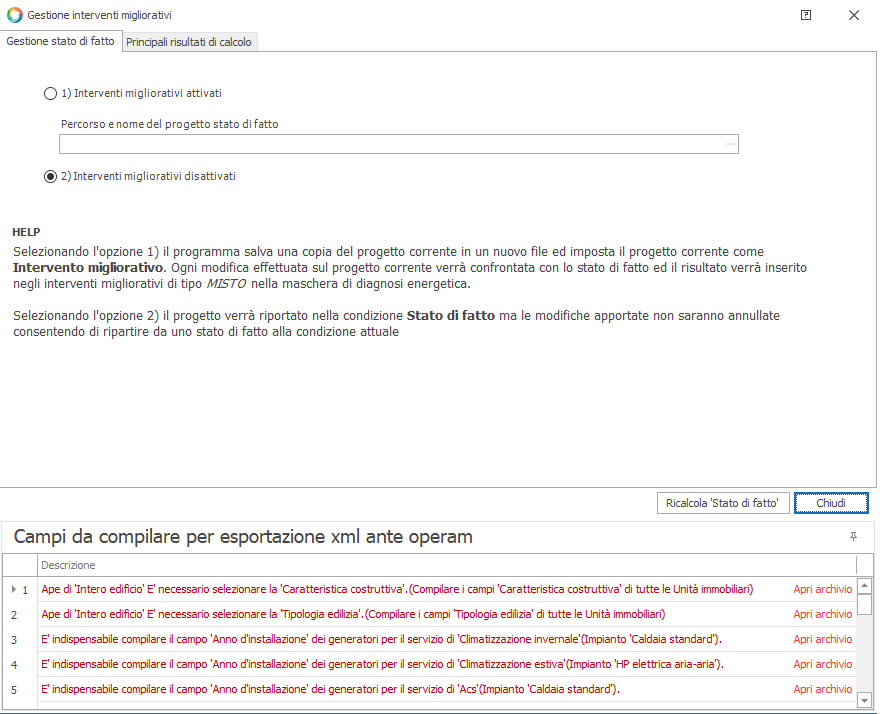

Selezionando l'opzione 2) Interventi migliorativi disattivati il progetto verrà riportato nella condizione Stato di fatto ma le modifiche apportate non saranno annullate consentendo di ripartire da uno stato di fatto alla condizione attuale, ovvero comprensiva

delle modifiche sin qui eseguite rispetto alla precedente creazione dello stato di fatto.

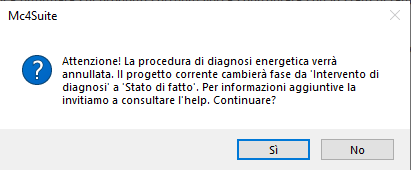

L'avvio della procedura è contrassegnata da un apposito messaggio che notifica l'annullamento di quanto sinora compilato all'interno della maschera degli interventi migliorativi e quindi lo sganciamento dal precdente file salvato come stato di fatto.

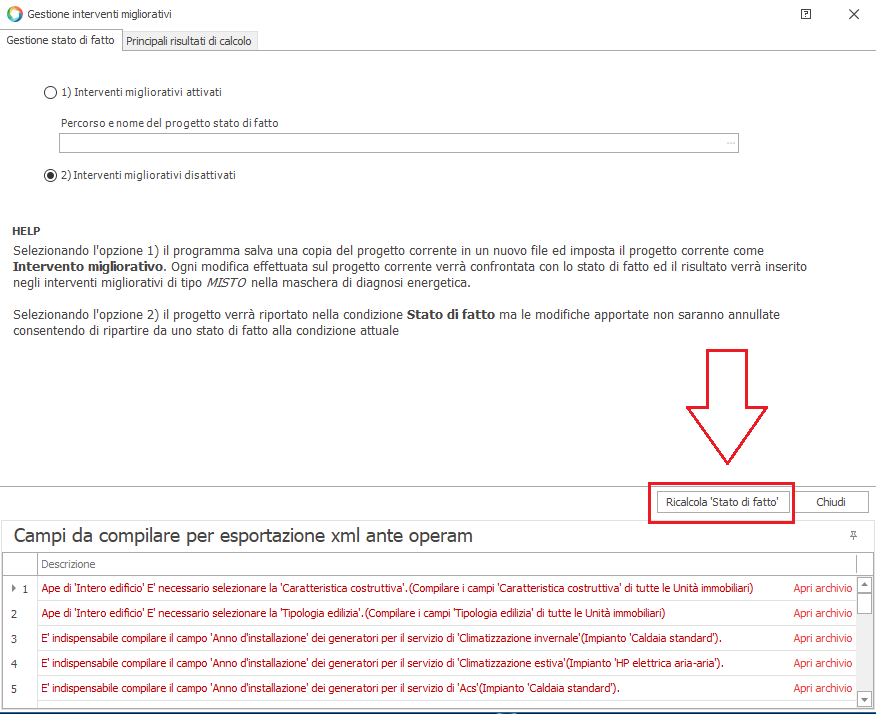

Per rieseguire la procedura di diagnosi mista a partire da questa nuova condizione di stato di fatto si dovrà cliccare innanzitutto sul pulsante "Ricalcola stato di fatto"

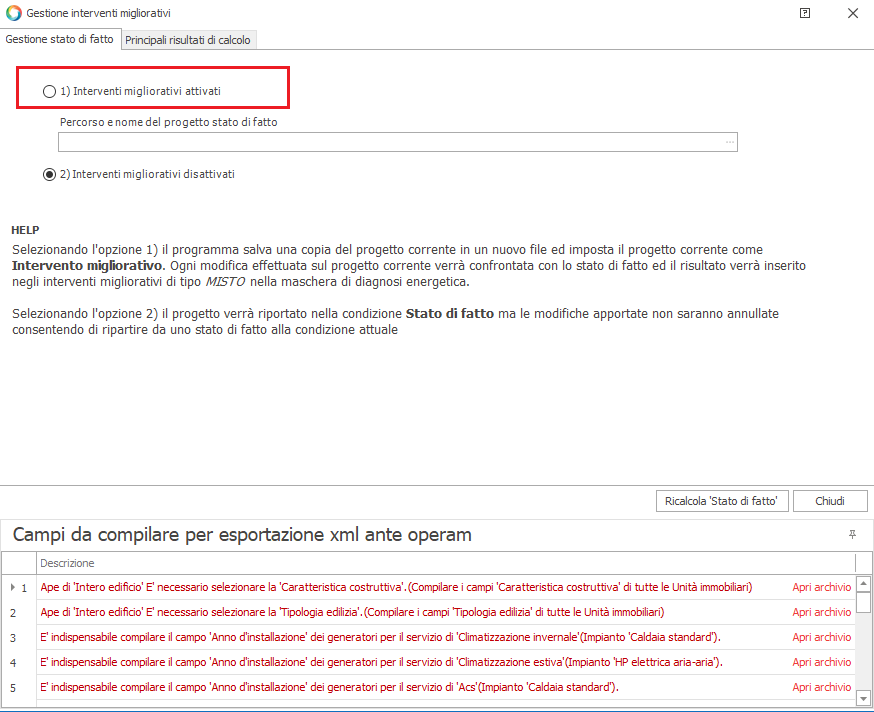

quindi selezionare l'opzione 1) Interventi migliorativi attivati,

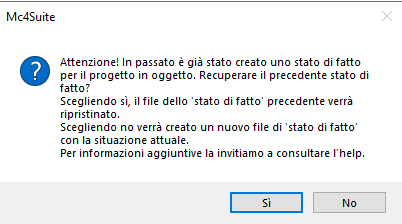

che indurrà la comparsa del seguente messaggio

in cui il software notifica la presenza di un precedente stato di fatto e ne chiede l'eventuale ripristino; se il progetto attuale rappresenta la nuova condizione di stato di fatto con cui comparare successive modifiche, si risponderà negativamente.

Così facendo, verrà salvata una nuova copia dello stato di fatto corrispondente ad una condizione attualizzata rispetto a quella dello stato di fatto precedente.
