DISEGNO DEGLI IMPIANTI

IMPIANTI AERAULICI - DUCTBUILDER - COLLEGAMENTO AUTOMATICO BOCCHETTA - CANALE

Icona:

Comando: LBOXEX

COSA FA: Disegna il canale di collegamento tra bocchetta e canale

PROCEDURA

Tale comando può essere utilizzato per disegnare il collegamento tra la bocchetta ed il canale principale una volta che entrambi sono già stati posizionati nel disegno. In alternativa è sempre possibile disegnare prima il canale di collegamento e poi inserire il diffusore in modalità "Su Canale".

Si esegue il comando e si segue la seguente procedura:

1. Selezionare l'attacco della bocchetta

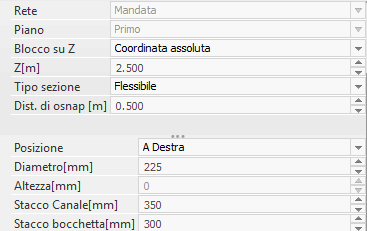

2. Impostare i dati del canale che si sta per disegnare nella barra laterale:

a. Rete: rete attiva al momento dell'esecuzione del comando. Sarà la rete di appartenenza del canale che si sta per disegnare (campo Read Only)

b. Piano: mosra il piano dell'edificio al quale si sta lavorando (campo Read Only)

c. Blocco s Z: definisce l'impostazione della quota di disegno del canale di collegamento. Le opzioni sono COordinata Assoluta, Relativa al soffitto oppure 3) Nessuno

d. Z[m]: quota di disegno che è funzione della scelta effettuata al campo precedente

e. Tipo Sezione: selezionare la sezione del canale che si sta per disegnare tra Rettangolare, Circolare o Flessibile

f. Dist. di OSNAP:

g. Posizione: si riersce alla posizione dello stacco sul canale principale. Per definire le varie posizioni l'osservatore è posto nella setssa direzione dell'aria in mandata. La posizione destra/sinistra è definibile anche con il mouse quando si indica la posizione del foro sul canale; il programma rileva in automatico a quale lato del canale il mouse è più vicino

h. Diametro: se l'attacco alla bocchetta è circolare allora anche il foro sul canale principale è impostato allo stesso modo. Qualora l'utente desiderasse unno stacco con canale rettangolare allora non deve usare questo comando ma può forare il canale stesso oppure disegnare un brach a sezione rettangolare e lasciare che il programma inserisca il pezzo speciale in automatico della tipologia selezionata sempre dall'utente. Per attacchi rettangolari/quadrati (griglie) tale campo scompare ed appare invece Base

i. Altezza: in caso di foro rettangolare questo valore rappresenta l'altezza del foro.

l. Stacco Canale: Lunghezza del canale che automaticamente è disegnato dal programma e collegato al foro fatto sul canale principale.

m. Stacco Bocchetta: lunghezza del canale agganciato al diffusore disegnato in automatico dal programma. Il valore può essere posto a zero ma si suggerisce almeno 1cm di collare al quale poi agganciarsi automaticamente.

3. Selezionare il canale al quale agganciarsi

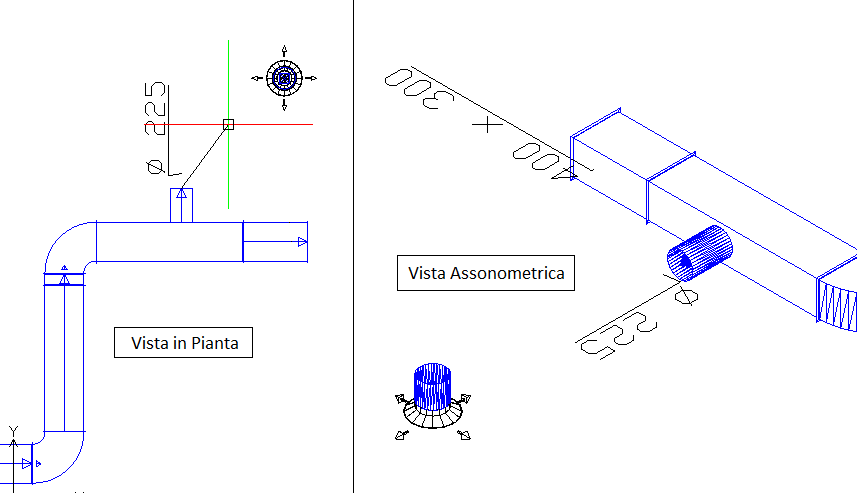

4. Selezionare il punto nel quale effettuare il foro. A questo punto il programma disegna entrambi gli stacchi (se sono da disegnare) e rimane in attesa di disgno di alcuni tratto manuali. Vedi immagine sottostante

5. Disegnare tratti intermedi di canalizzazione se necessario

6. Agganciarsi al tratto di canale sulla bocchetta. Per fare ciò si può eseguire l'opzione di comando "Chiudi" (da tasto destro del mouse oppure digitando C e premendo <Invio>) oppure disegnare il tratto manualmente.

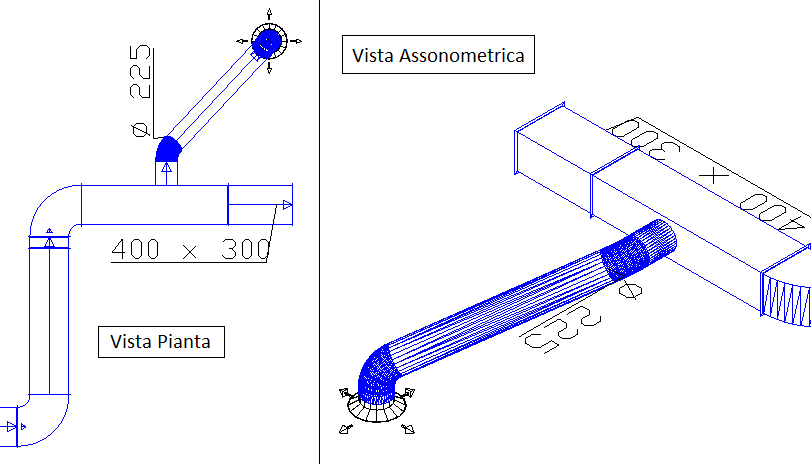

La figura di seguito mostra il risultato ottenuto eseguendo la connessione con questo comando.
