DEFINIZIONE DELL'INVOLUCRO SCAMBIANTE

INPUT GRAFICO - INSERIMENTO DI UN LUCERNARIO

Icona:

Comando: DSKYLIGHT

Finalità: Permette l'inserimento di un lucernaio su un tetto

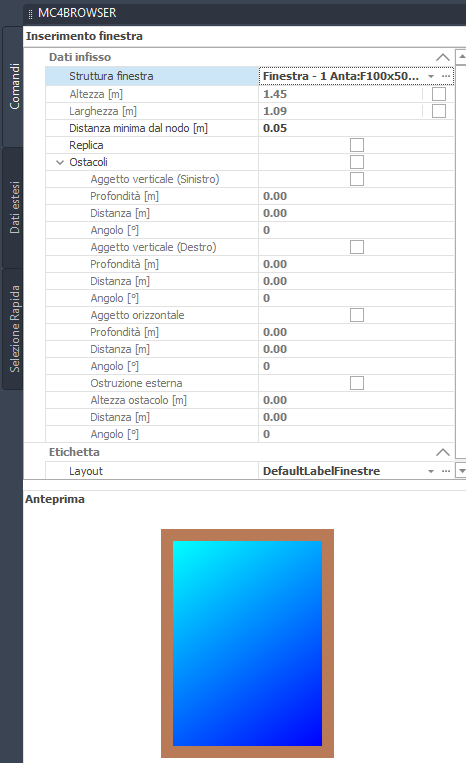

A comando attivo la barra laterale mostrata dal programma è uguale a quella mostrata in occasione del comando Disegna Finestra (vedi immagine sottostante).

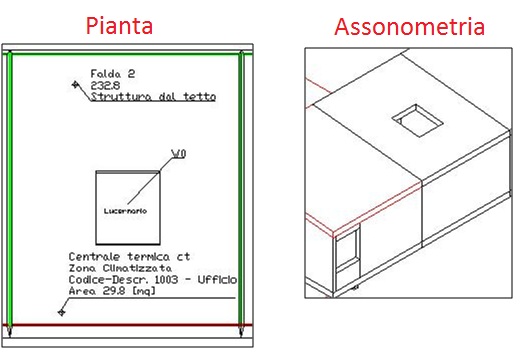

L’inserimento deve avvenire internamente all’ambiente interessato dopo aver disegnato il tetto dell’ambiente stesso (anche se esso è un tetto piano) e l'operazione deve avvenire quando è attiva la vista dall'alto (quella

solita di lavoro).

Dopo l’inserimento occorre eseguire il comando Edificio-Estendi sotto-tetto per estendere le pareti dell’ambiente fino al tetto stesso; pertanto la proprietà sottotetto dell’ambiente deve essere attiva.

Se il tetto è piano è possibile impostare, con un secondo click, anche l’angolo di rotazione mentre su un tetto inclinato il posizionamento avviene in automatico secondo la falda; invertire le dimensioni del serramento se

richiesto dall'allineamento del lucernario rispetto le linee di colmo o gronda.
