MODULO IFC
ESPORTAZIONE IFC

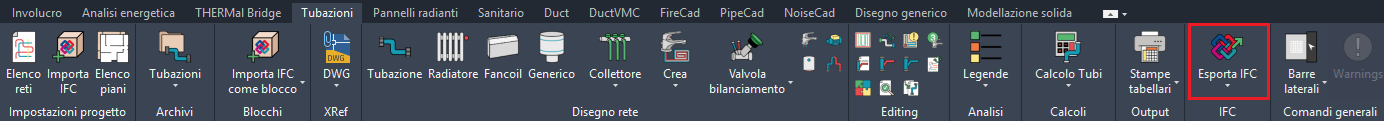

Completata la progettazione di una o più reti impiantistiche (tanto dal punto di vista del disegno quanto dal punto di vista del calcolo di dimensionamento) , tramite il pulsante "Esporta IFC" si attiverà la
procedura di esportazione dell'IFC "impiantistico", contenente quindi le sole informazioni delle reti impiantistiche disegnate e dimensionate tramite i moduli incorporati in Mc4Suite.

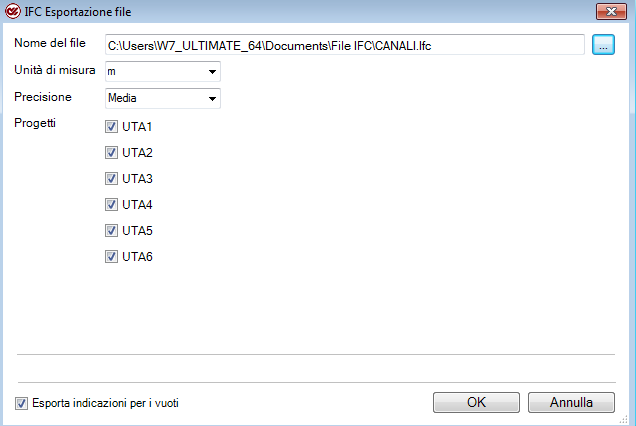

Nella maschera per l'esportazione occorre:
- in corrispondenza del campo "Nome del file" indicare il nome del file IFC da ottenere come output e la cartella di destinazione ove produrlo; la scelta di quest'ultima si effettua tramite il pulsante posto
nell'estremità destra che attiva il file manager per la navigazione nelle directory del pc;
- in corrispondenza del campo "Unità di misura" si selezionerà l'unità di misura metrica che si intende attribuire al file di export
- in corrispondenza del campo "Precisione" si può impostare il livello di dettaglio con cui devono essere esportati i blocchi IFC di elementi impiantistici aggiunti all'interno del file DWG; ad un maggior livello di
dettaglio corrisponde una maggiore dimensione del file di output ed un maggior tempo di elaborazione. Si osservi però che ad un maggior livello di precisione non corrisponde, necessariamente, un
apprezzabile incremento qualitativo nella visualizzazione dei blocchi quindi un dettaglio di "medio" potrebbe costituire la scelta ottimale in termini di qualità di rappresentazione e tempi di elaborazione;
- nell'ambito della sezione "Progetti" si potranno indicare i progetti impiantistici delineati all'interno del file DWG da esportare nel file IFC; è possibile esportare tutte le reti impiantistiche in un unico file IFC
oppure effettuare un'esportazione selettiva, ovvero creare file IFC multipli contenenti solo una delle reti o un sottoinsieme delle reti progettate in Mc4Suite. Si tenga presente che file IFC impiantistici distinti
possono essere caricati all'interno di un opportuno visualizzatore BIM (software di terze parti), unitamente all'IFC "architettonico, in modo da ottenere la visualizzazione combinata del fabbricato e delle sue
componenti impiantistiche; anche in questo caso la scelta tra un'esportazione simultanea ed un'esportazione "splittata" in più files può scaturire dalla necessità di effettuare ottimizzazioni in termini di "peso"
dell'output finale ed in termini di tempi di elaborazione richiesti.
L'opzione "Esporta indicazioni per i vuoti" consente di esportare un secondo file in formato IFC (con la stessa denominazione del file principale a cui viene aggiunta la sigla _void) contenente le
informazioni relative a tutte le zone di interferenza tra componenti architettonici e componenti impiantistici evidenziati durante il lancio del comando Indicazione per i vuoti .
