DISEGNO DEGLI IMPIANTI

RETI ANTINCENDIO - DISEGNO DI UNA VALVOLA

Icona:

Comando: DVALV

Finalità: Inserisce una Valvola del tipo selezionato

Il comando permette all'utente l'inserimento di valvole nell'impianto antincendio.

Se si esegue il comando tramite icona il programma filtra automaticamente la tipologia (corpo piatto, ovale, farfalla, etc..) mentre se si esegue il comando tramite riga di comando deve essere l'utente ad operare il filtro sulla

tipologia di valvola tramite le opzioni messe a disposizione dal programma nella riga di comando stessa (vedi tabella al fondo della pagina).

Queste tipologie di valvole non possono essere inserite con la metodologia in-line ossia facendo snap in un punto qualsiasi della tubazione in quanto il programma non esegue l'interruzione sul tubo stesso per l'inserimento

intermedio. Pertanto l'inserimento di queste tipologie di valvole deve avvenire agganciandosi ad una estremità di una tubazione gia disegnata oppure può essere inserita in modalità "libera".

All'esecuzione del comando tramite icona occorre selezionare il produttore e la taglia della valvola da inserire nella barra laterale (vedi immagine sottostante).

Il campo Tipo è automaticamente impostato in funzione dell'icona selezionata per eseguire il comando ma può essere modificato dall'utente tramite apposito menu a tendina. In funzione di questa campo il programma filtra i produttori disponibili nel campo successivo.

Nel campo Marca occorre selezionare la marca di valvola da inserire e nel campo Diametro la dimensione della valvola stessa (per ogni marca si possono introdurre più dimensioni di valvola (vedi Archivio Valvole).

Il campo Posizione contiene la scelta della posizione di chiusura della valvola. Come si vede nel database delle valvole, ad ogni dimensione è possibile associare più posizioni con i rispettivi valori di Kv per la determinazione della perdita; al momento del disegno occorre specificare , laddove possibile, la posizione di chiusura della valvola in modo che il programma determini la perdita di pressione su di essa.

I campi Precodice e Progressivo sono utili alla identificazione del componente nel disegno e nelle relazioni (calcolo, computo) e possono essere impostati dall'utente. I campi sono anche mostrati nell'etichetta della valvola stessa.

Il campo H da terra determina l'altezza di posizionamento della valvola in caso di inserimento libero (non su tubazione); nel caso di disegno su tubazione il campo viene ignorato.

Per l'inserimento libero sono necessari quattro click per il posizionamento (1° click: posizione, 2° click: rotazione intorno a Z, 3° click: rotazione intorno a Y, 4° click: rotazione introno a X) e due click aggiuntivi per il

posizionamento e la rotazione dell'etichetta.

Per l'inserimento su tubazione invece la posizione e l'orientamento lungo l'asse della tubazione stessa è automaticamente determinato mentre è possibile ancora impostare la rotazione intorno all'asse della valvola (o

tubazione); in questo caso occorrono solo due click per il posizionamento e poi i due click per l'etichetta. Si ricorda che è possibile evitare l'inserimento dell'etichetta premendo <Invio>. In questo caso per attivare in seguito

la visualizzazione dell'etichette, la stessa deve essere associata al componente tramite i Dati Estesi del componente stesso.

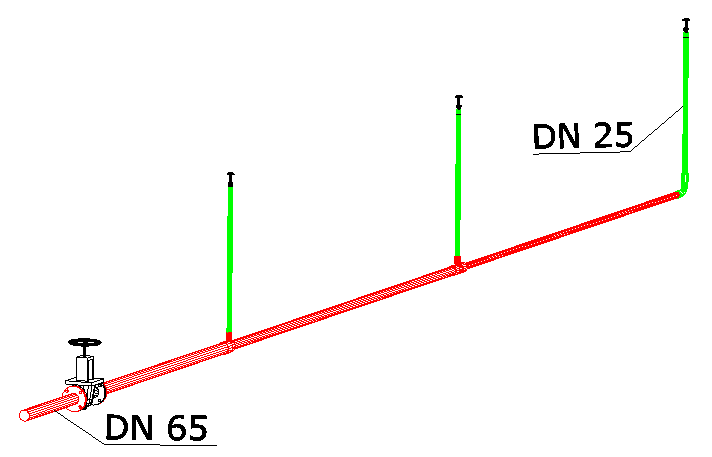

L'immagine sottostante (puramente a titolo di esempio) mostra una valvola inserita su una tubazione che collega tre sprinklers.
