DISEGNO DEGLI IMPIANTI

RETI ANTINCENDIO - POSIZIONAMENTO AUTOMATICO DEI TERMINALI ANTINCENDIO

Icona:

Comando: DSPRINK

Finalità: Dispone automaticamente gli sprinkler in un'area da proteggere

Il comando permette all'utente l'inserimento di una matrice di sprinkler all'interno di un'area da proteggere secondo

La geometria della maglia secondo cui il programma dispone gli sprinkler in un ambiente (occorre pertanto che si sia effettuato l'input del fabbricato con l'inserimento del relativo simbolo ambiente) è specificata nel

Compartimento sotto le voci Distanza Lungo Tubo di Distribuzione e Distanza lungo la diramazione.

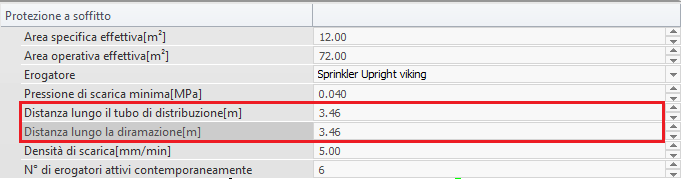

L'immagine qui sopra mostra i campi cui fa riferimento il comando.

I valori mostrati nell'immagine sono pari alla radice quadrata dell'area specifica effettiva, ossia dell'area di copertura dello sprinkler. In questo modo il programma dispone gli sprinkler in modo da avere le aree specifiche

confinanti tra loro.

Vediamo come utilizzare il comando attraverso un esempio.

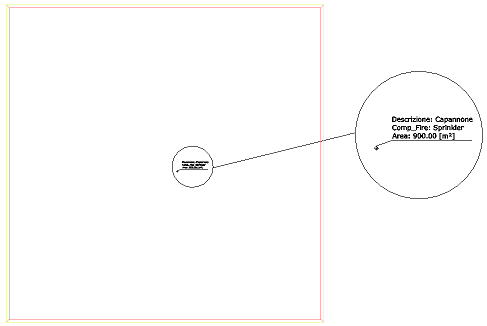

Supponiamo di dover disporre gli sprinklers nell'ambiente riportato nell'immagine sottostante. Si è eseguito l'input delle pareti e si è inserito il tag dell'ambiente. Nell'inserire il tag ambiente occorre specificare a quale

compartimento appartiene (Ne nsotro esempio il nome del compartimento è Sprinkler)

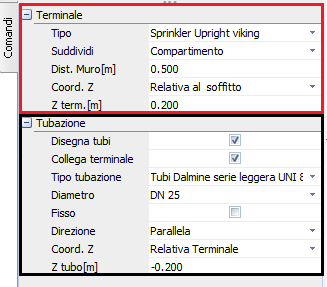

Si esegue il comando e si impostano i dati nella barra laterale (vedi immagine sottostante).

Nella parte alta della barra laterale si impostano i dati relativi al terminale sprinkler mentre nella sezione più in basso i dati relativi alle tubazioni che collegheranno gli sprinklers tra loro.

Nella sezione Terminale abbiamo:

- Suddividi: il campo contiene due opzioni: 1) Compartimento e 2) Ambiente. Nel primo caso il programma raggruppa, qualora ne fossero presenti più di uno, tutti gli ambienti appartenenti allo stesso compartimento e dispone gli sprinkler coprendone l'area come se le pareti divisorie tra gli ambienti non esistessero (ovviamente gli ambienti devono essere confinanti tra loro);

- Dist. Muro: Distanza minima dal muro che deve essere rispettata

- Coord. Z: congiuntamente al campo successivo, questo campo imposta la quota di installazione dello sprinkler ovvero dell'attacco. Il campo contiene due opzioni: Relativa al Soffitto e Assoluta. Nel primo caso il valore in Z fa riferimento alla quota del soffitto dell'ambiente mentre nel secondo caso il valore in Z rappresenta l'altezza assoluta di installazione (riferita all'UCS globale).

- Z term.: il valore inserito è funzione della scelta fatta al campo precedente. Nel caso in cui al campo precedente sia stato selezionato Relativo al Soffitto occorre inserire un valore positivo per avere lo sprinkler posizionato al di sotto del soffitto stessa della distanza pari al numero qui inserito. Qualora il valore fosse negativo lo sprinkler verrebbe in realtà inserito al di sopra del soffitto di riferimento.

Nell'esempio della barra laterale gli sprinklers verranno posizionati al di sotto del soffitto con gli attacchi posti a 0.2metri dall'intradosso.

La sezione Tubazione invece contiene informazioni usate per la disposizione delle tubazioni che collegano i vari sprinklers.

- Disegna Tubi: si impone al programma il disegno della tubazione. La classe di appartenenza delle tubazioni sarà "distribuzione"

- Collega Terminale: il programma disegna il tubo di collegamento (con classe diametri impostata a "Raccordo") tra distribuzione e sprinkler.

- Tipo Tubazione: si seleziona il tipo di tubazione da utilizzare

- Diametro: impone il diametro della tubazione che sarà disegnata. Il diametro non sarà "fissato" ossia bloccato ma potrà essere modificato dal calcolo di dimensionamento (se non si attiva il check del campo successivo) e

comunque sempre manualmente dall'utente;

- Fisso: blocca il diametro delle tubazioni. L'utente dovrà agire manualmente per sbloccarlo e far si che venga riattribuito da calcolo di dimensionamento;

- Direzione: due le opzioni presenti in questo campo: 1) Parallela e 2) Perpendicolare. Nel primo caso la distribuzione sarà parallela alla parete selezionata (come richiesto dal comando) mentre nel secondo caso la

distribuzione sarà perpendicolare alla direzione della parete.

- Coord. Z: funziona esattamente come il campo Coord. Z ma il riferimento per la determinazione della quota dei tubi è il terminale e non il soffitto. in alternativa si inserisce la quota assoluta. Questo campo funziona

congiuntamente al campo successivo;

- Z tubo: se al campo precedente si è selezionato Relativo Terminale occorre inserire un valore negativo per posizionare le tubazioni al di sotto degli sprinkler. Se il valore invece è positivo allora la tubazione sarà al di sopra

dello sprinkler che indipendentemente dal sua natura (pendent o upright) sarà installato come Pendent.

Una volta impostati i dati nella barra laterale occorre cliccare all'interno dell'ambiente da coprire e poi cliccare su una parete dell'ambiente. In questo caso per essere sicuri di selezionare la linea dell'unifilare della parete si

invita a disattivare la vista del tridimensionale dell'edificio e lasciare attivo solo l'unifilare altrimenti il comando potrebbe continuare a chiedere all'utente di selezionare una parete.

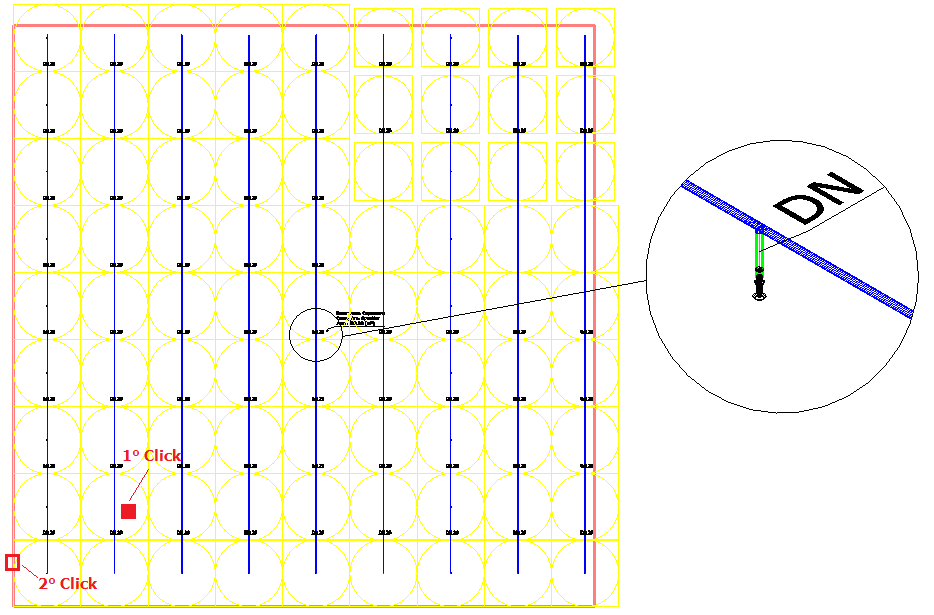

La figura soprastante mostra le tubazioni di diramazione (colore blu) le aree specifiche degli sprinkler (giallo) e gli sprinkler stessi (nel dettaglio).
