DISEGNO DEGLI IMPIANTI

PANNELLI RADIANTI - DISEGNO DEL PERIMETRO DELLA RAY AREA

Icona:

Comando: DRAYAREAEDGE

Finalità: Permette le linee di perimetro della Ray Area

Il comando permette il disegno delle linee che delimitano l'area da coprire con impianto radiante.

Si esegue il comando e prima di procedere al disegno si impostano i dati nella barra laterale mostrata nella figura sottostante.

- Blocco su Z: si consiglia vivamente di mantenere l'impostazione riportata nella figura qui a lato ossia

"Relativa a Pavimento" ed impostare nel campo successivo Z[m] il valore a zero. Facendo cosi, la quota

di disegno delle linee della ray area è quella del pavimento (calpestio) del piano corrente. Le altre opzioni

sono: Assoluto e Nessuno. Nel primo caso la quota in Z si riferisce all'UCS assoluto del CAD mentre nel

secondo caso la quota sarà zero oppure quella dell'oggetto cui eventualmente si farà OSNAP.

- D. dai Circuiti: rappresenta la distanza del tubo del circuito dalla linea di delimitazione della rayarea

che si sta per disegnare. Nelle impostazioni della figura di lato il tipo tubo dei circuito verrà posizionato a

5 cm dalla linea che si sta per disegnare. Il valore può essere impostato sia al momento del disegno che

     poi modificato in fase di editing (Dati Estesi della linea).

- Tipo Passo: deve essere impostato a Residenziale, a Marginale oppure ad Imposto. Se si sceglie Imposto, il valore del passo deve essere selezionato tra quelli disponibili nel menu successivo

- Passo: selezionare un passo dalla lista che mette a disposizione i passi del sistema scelto a livello piano. Tale valore è preso in considerazione solo se al campo precedente si è scelto Imposto.

- Dist. Perimetro: In questo comando tale campo non sortisce alcun cambiamento, ma viene completamente ignorato in quanto il disegno è manuale e quindi la posizione della linea dipende

direttamente dall'utente.

Per la fase di disegno manuale delle linee perimetrali della Rayarea occorre distinguere due casi:

1. Apportare modifiche per escludere alcune parti dell'area dell'ambiente (aree non pannellabili)

2. Dividere l'area in "sotto aree" per permettere una gestione separata del layout dei circuiti o perché occorre utilizzare più collettori (elevata estensione dell'area).

Attraverso due esempi vediamo come operare.

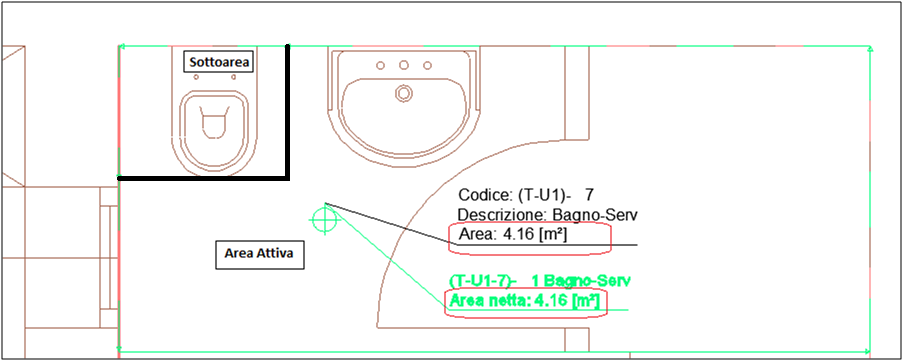

Suddividiamo l'area del bagno (vedi figura sottostante) in due aree allo scopo di eliminare l'area in prossimità degli scarichi.

Per disegnare manualmente le linee di perimetro dell'area radiante occorre utilizzare questo comando e poi disegnare le linee di perimetro esattamente come si disegnano linee di AutoCAD ma

prestando attenzione alla quota di disegno e alla proprietà della linea di perimetro che in ogni caso può essere editata anche dopo il disegno.

Per escludere la "sotto area" occorre disegnare le linee perimetrali in corrispondenza delle linee segnate in nero nell'immagine qui sopra.

Si attivi il comando e si disegni le due linee assicurandosi che esse intersechino le linee perimetrali della ray area (colore verde). Con questa operazione si è suddivisa un'area in due ray aree.

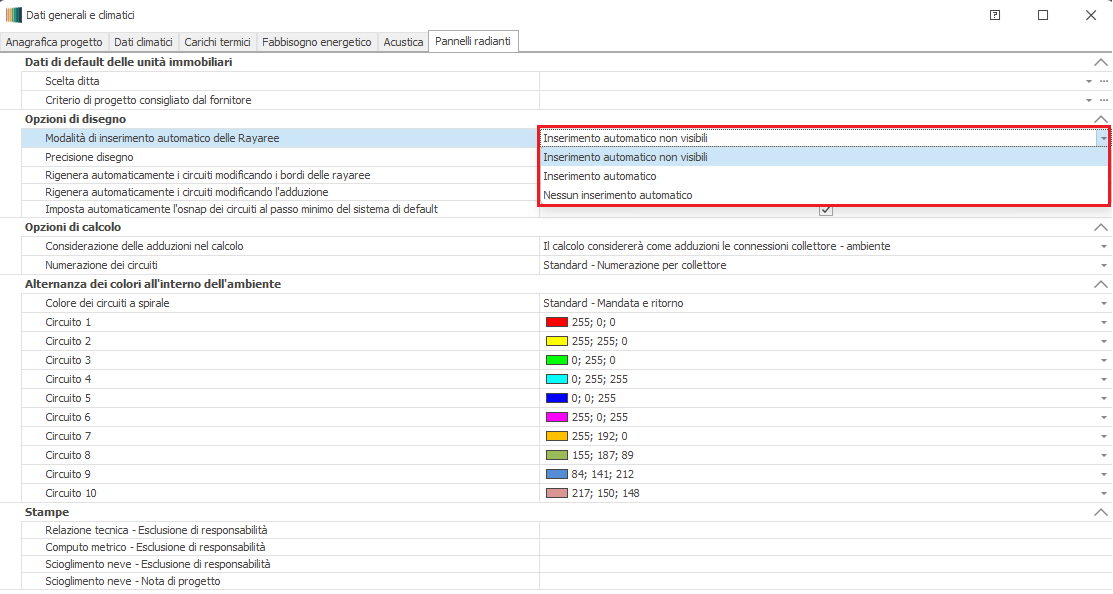

A questo punto il comportamento del programma dipende dalle impostazioni della maschera di gestione degli impianti a pannelli che è riportata anche nell'immagine sottostante.

Nel caso in cui sia stata impostata l'opzione (1) Inserimento automatico non visibili il programma continua a considerare anche la sottoarea come area attiva pannellabile.

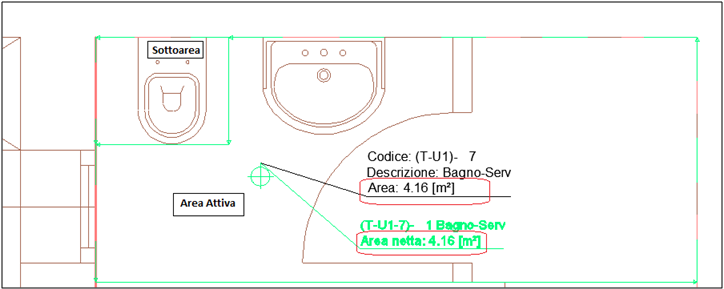

Il risultato ottenuto è quello della figura sottostante.

Nell'immagine qui a lato occorre notare come l'area radiante (etichetta verde) sia

uguale all'area ambiente (etichetta nera) nonostante la suddivisione.

Pertanto in questo caso, sebbene non sia presente alcun tag di ray area nella

"sotto area" il programma comunque la considera come radiante.

Per escludere la sotto area da quella radiante occorre cancellare le linee di

perimetro posizionate sulle pareti.

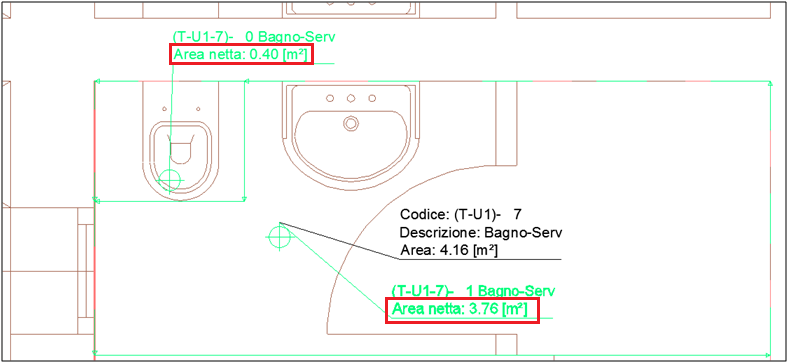

Nel caso in cui sia stata selezionata l'opzione (2) Inserimento automatico il programma inserisce un tag aggiuntivo per la Rayarea appena creata come suddivisione della principale (vedi figura sottostante)

Nell'immagine qui a lato occorre notare come la somma delle superfici

radianti delle due ray area sia uguale all'area ambiente.

Le due ray aree potrebbero essere alimentate da due collettori ad esempio

(sebbene non sarà questo il caso data la ridotta dimensione delle

superfici in gioco) o prevedere un diverso layout (spirale e serpentina ad

esempio).

Se si volesse escludere l'area aggiunta in automatico dal programma

basta cancellare il tag della ray area stessa.

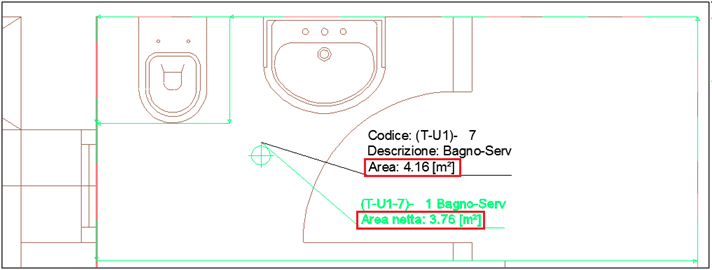

Infine nel caso in cui sia stata selezionata l'opzione (3) Nessun inserimento automatico, il programma non aggiunge alcun tag e non considera la sotto area come parte radiante (vedi immagine

sottostante).

In questo caso occorre notare la differenza tra le superfici dell'area radiante e

dell'ambiente.

Se si volesse invece impostare la sotto area come radiante basta inserire

manualmente il tag della raya rea con l'apposito comando di Inserimento Rayarea
