DISEGNO DEGLI IMPIANTI

---



---

PANNELLI RADIANTI - DISEGNO DEI TUBI DI PASSAGGIO (TAILS)

---



Icona:

Comando: DPANNTOCOL

Finalità: Disegno Adduzioni da Circuito/ray area a collettore



Si esegue il comando e si seleziona la linea di colore ciano disegnata dal comando Live Circuits oppure precedentemente disegnata dall'utente con il comando Adduzione.

Questo comando disegna la stessa entità' grafica del comando Adduzione soltanto che in questo caso la linea e' disegnata a ritroso ossia verso il collettore.

Una cliccato sulla linea di adduzione il cursore si aggancia alla coda della linea stessa che in realtà' e' un vettore (avente diserzione del flusso dell'acqua in mandata.

Da quel momento in poi occorre disegnare le linee di adduzione muovendosi verso il collettore.

Il programma aggiorna le linee dei circuiti ad ogni click in modo che l'utente vede immediatamente come si sta sviluppando il tutto.

Le proprietà' delle linee sono le stesse del comando Adduzione cui si rimanda per un approfondimento.

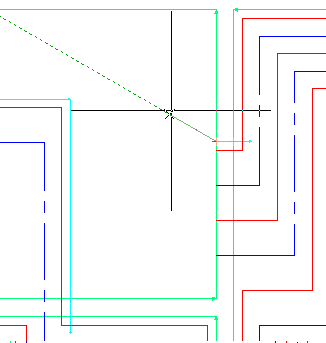

L'immagine di lato mostra l;area di disegno dopo aver cliccato sulla linea di adduzione con il comando Tails.

Da quel momento in poi l'utente deve disegnare a ritroso le linee di adduzione ed il programma estendera' man mano anche le linee dei

circuiti.
