DISEGNO DEGLI IMPIANTI

IMPIANTI IDRONICI - INSERIMENTO DI UN FANCOIL

Icona:

Comando: DTERM (F)

Finalità: Permette l'inserimento del terminale Fancoil

Eseguire il comando ed impostare i seguenti parametri:

• Marca : Selezionare la marca del fancoil che si intende utilizzare. Tramite l'opzione Aggiungi in Progetto si accede direttamente all’Archivio Fancoils dove si potranno prelevare dall'archivio di programma altre marche e/o apportare modifiche

• Modello: in base alla scelta operata nel campo precedente, il software elencherà i modelli o taglie del fancoil prescelto. Il modello viene selezionato dal programma in funzione della potenza ambiente, digitata dall’utente o calcolata. Se la potenza ambiente è quella calcolata, questa potenza viene suddivisa equamente su ognuno dei terminali inseriti; se si desidera assegnare delle percentuali di potenza differenti, si dovrà specificare il valore desiderato nel campo [%] Fissa presente più in basso

• Fisso : ponendo il segno di spunta, il software manterrà, in fase di dimensionamento, il modello prescelto dall’utente. Tale opzione può risultare utile qualora non sia stato eseguito l’input dell'edificio, oppure si voglia ignorare il risultato del calcolo termico od ancora eseguire l’input tabellare degli ambienti

• H. Terra [m]: permette di specificare la quota di inserimento del terminale

• D. Muro [m]: rappresenta la distanza dall’unifilare di una parete che verrà rispettata in fase di inserimento del terminale con l’osnap “Vicino”

• Totale_est[W]: potenza totale estiva (sensibile + latente) che si impone quando non si esegue l’input degli ambienti. Lasciare il campo vuoto quando si vuole che il programma legga automaticamente la potenza richiesta dall'ambiente.

• Sensibile [W] : potenza sensibile estiva che si impone quando non si esegue l’input tabellare degli ambienti. Lasciare il campo vuoto quando si vuole che il programma legga automaticamente la potenza richiesta dall'ambiente;

• Totale_inv[W]: potenza totale invernale che si impone quando non si esegue l’input tabellare degli ambienti. Lasciare il campo vuoto quando si vuole che il programma legga automaticamente la potenza richiesta dall'ambiente;

• [%] Fissa: percentuale della potenza totale ambiente che si desidera venga abbattuta dal fancoil in oggetto. Se si lascia vuoto, la potenza ambiente viene distribuita equamente tra tutti i terminali inseriti nello stesso ambiente con il risultato che tutti i terminali saranno dello stesso modello. Se invece si digita un valore compreso tra 0 e 100, ad ogni terminale verrà assegnata la percentuale di carico ambiente impostata per cui si possono avere anche terminali di taglia differente

• Velocità: consente di specificare la velocità della ventola. Fondamentalmente viene recepita la scelta impostata nella scheda FanCoil del progetto termico in Archivio dei progetti di tubi in merito alla velocità della ventola: essa può anche essere diversificata in questo contesto terminale per terminale. Il programma applicherà i coefficienti di riduzione delle potenze e dele portate secondo i dati specificati per la marca (non per il modello) nell'archivio dei fancoil

• Valvole – Ingresso: il campo mostra la valvola di ingresso applicata al terminale (campo di sola lettura)

• Valvole – Uscita: il campo mostra la valvola di uscita applicata al terminale (campo di sola lettura)

• Etichetta: permette di definire quali informazioni far apparire all’interno dell’etichetta del terminale; cliccando sulla voce Aggiungi in progetto, presente nel relativo menù a tendina, si accederà all’Archivio etichette di programma; automaticamente verrà mostrata la voce DefaultLabelFancoils per la quale si potranno specificare le informazioni da visualizzare

• Progressivo : indica il numero progressivo di inserimento del terminale; il software incrementa in automatico il valore dopo ogni inserimento: l’utente può forzarne il valore immettendolo in tale campo e confermando con <invio>

I campi della sezione OUTPUT invece saranno compilati automaticamente una volta inserito e posizionato il fancoil nell'area di disegno.

I valori Totale estivo, Totale invernale e Sensibile rappresentano rispettivamente la potenza totale estiva, la potenza totale invernale e la potenza sensibile erogata dal singolo fancoil [W].

Il campo Max/Res% è presente sia per il caso estivo (primo campo) che per il caso invernale (secondo campo): il relativo valore può essere positivo o negativo. Se positivo significa che la potenza, estiva nel primo caso e invernale nel secondo caso, fornita dal fancoil selezionato, eccede la potenza richiesta della percentuale indicata. Se negativo vuol dire che il fancoil selezionato non riesce ad abbattere la quota parte di carico indicata.

I campi Mov. Aria [Vol/h] e Mov. Aria Inv. [Vol/h] indicano la movimentazione prodotta dalla taglia selezionata rispettivamente in assetto estivo ed in assetto invernale.

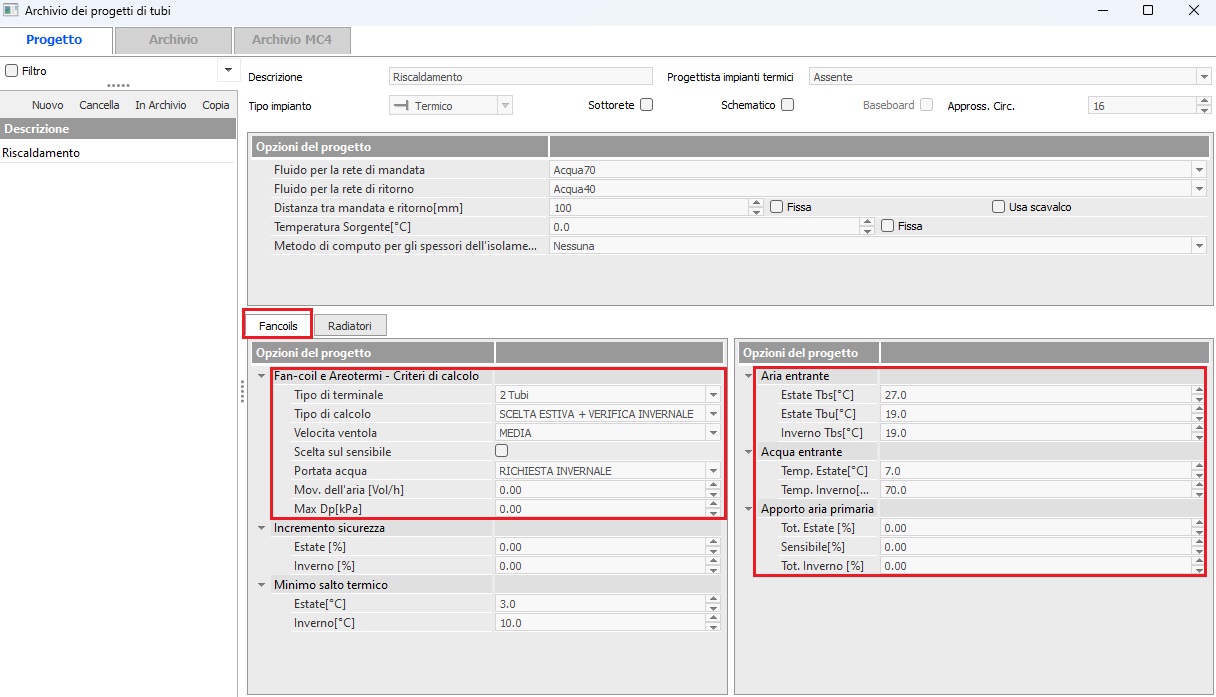

Se i valori riportati in questi campi derivano dal calcolo termico, in funzione delle scelte impostate nella scheda Fancoil del progetto termico in Archivio dei progetti di tubi (vedi immagine sottostante), possono essere riferiti:

• A tutto il carico ambiente. In tal caso i valori riportati coincidono con il valore di Heat Extraction dell'ambiente

• Al carico ambiente incrementato della percentuale di apporto dell'aria primaria, se l'impianto è a Fancoil + Aria primaria. E' ovvio che se le condizioni di immissione dell'aria primaria forniscono un apporto negativo, il carico ambiente risulterà diminuito.

Viceversa, se le condizioni di immissione dell'aria primaria forniscono un apporto positivo, il carico ambiente risulterà aumentato.

Si descrivono nel dettaglio i tre campi Totale_est, Totale_ inv e Sensibile in relazione alle impostazioni di progetto specificabili nella finestra Archivio dei progetti di tubi (Elenco reti di tubazioni):

• Totale_est, Totale_ inv.: rispettivamente Potenza totale ambiente, estiva ed invernale. Se una parte dei carichi viene abbattuta dall’aria primaria e nella scheda Fancoil dell'Archivio dei progetti di tubi, in corrispondenza della sezione Apporto aria primaria (campi

• Tot. Estate [%], Tot. Inverno [%]: è inserito un valore compreso tra 0 e 100, i valori presenti in questi campi sono il risultato della differenza tra il carico ambiente e la percentuale dell’apporto dell’aria primaria impostata.

Sensibile: Potenza Sensibile ambiente, estiva. Se in Archivio dei progetti di tubi, scheda fan-coil, in corrispondenza del campo Scelta sul Sensibile è presente un segno di spunta, il fancoil viene scelto sulla base del dato visualizzato in questo campo. Inoltre, se una parte dei carichi viene abbattuta dall’aria primaria e nel campo Sensibile [%] della sezione Apporto aria primaria, è inserito un valore compreso tra 0 e 100, il valore presente in questo campo è il risultato della differenza tra il carico ambiente e la percentuale dell’apporto dell’aria primaria impostata.

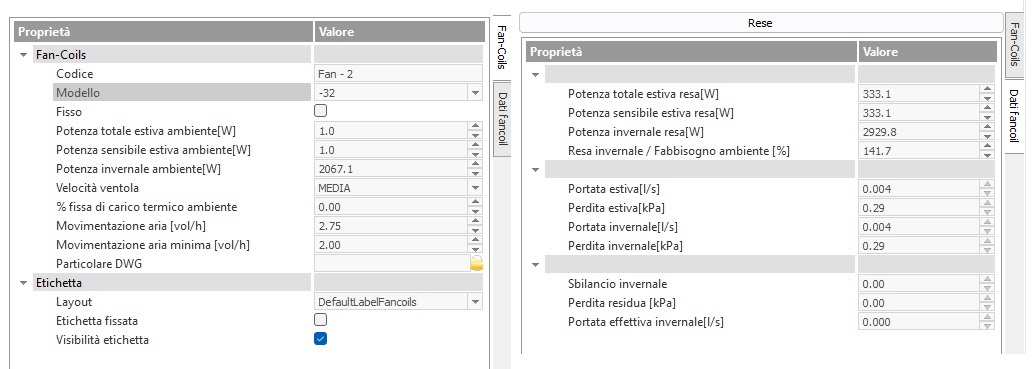

Una volta inserito il terminale ed averlo selezionato con il tasto sinistro del mouse, nella barra laterale si potrà accedere ai relativi dati estesi; essi sono distinti in due schede denominate rispettivamente Fan coils e Resa.

Nella prima scheda sono riassunti il codice, marca e modello di terminale, le potenze totale estiva, sensibile estiva ed invernale, la velocità della ventola, l’eventuale % di carico termico da abbattere imposto al terminale e la movimentazione dell’aria. Nella sezione Etichetta, in corrispondenza del campo Layout è possibile accedere all’Archivio etichette di programma per l’eventuale personalizzazione delle informazioni riportate nell’etichetta.

Nella scheda Resa sono pubblicate tutte le rese del fancoils, sia nel funzionamento estivo che invernale, le portate estiva ed invernale, la perdita invernale ed estiva.

In caso di dimensionamento ed equilibratura della rete termica, sono pubblicati anche lo Sbilancio invernale, la perdita residua e la portata effettiva invernale.

Cliccando sul pulsante <Rese> , posto nella parte inferiore dei Dati estesi, si accede direttamente alle maschere che mostrano le curve di resa, estive ed invernali, del fancoil selezionato.

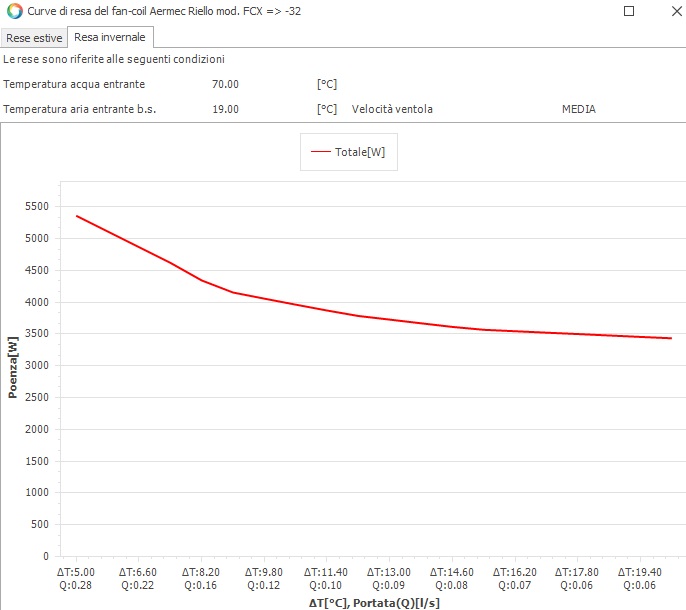

 fancoil - curva di resa invernale

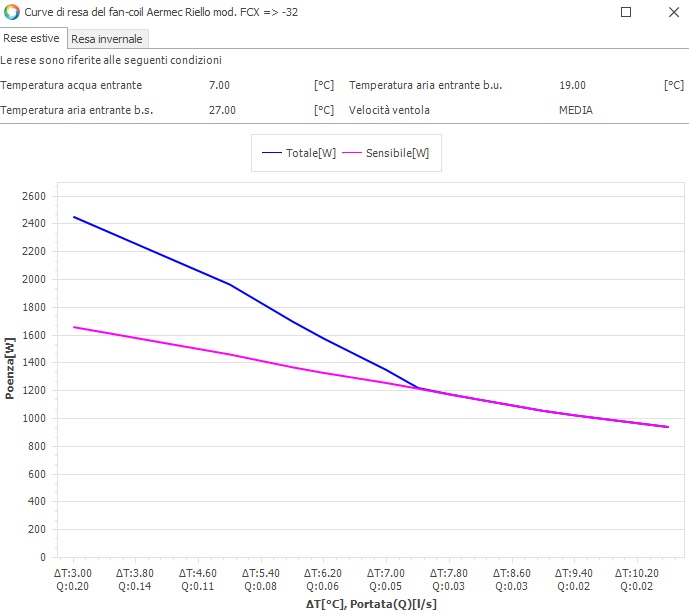

fancoil - curva di resa estiva

INSERIMENTO DEL FANCOIL NEL DISEGNO

Per il disegno occorre selezionare la marca del fancoil e cliccare una prima volta per il posizionamento. un secondo click serve a specificare l'angolo di rotazione dello stesso e altri due click per posizionare l'etichetta. Se si

utilizza l'OSNAP alla parete del fabricato o alla linea del dwg occorre un click per il posizionamento in quanto l'angolo è automaticamente determinato dalla direzione della linea su cui si fa OSNAP.
