DISEGNO DEGLI IMPIANTI

IMPIANTI SANITARI - INSERIMENTO DI UN TERMINALE SANITARIO

Icona:

Comando: DSAN

Finalità: Permette l'inserimento dei terminali Sanitari nel progetto

Per inserire i terminali sanitari  occorre cliccare sull’icona  presente nel Pannello Terminali della scheda Tubazioni.

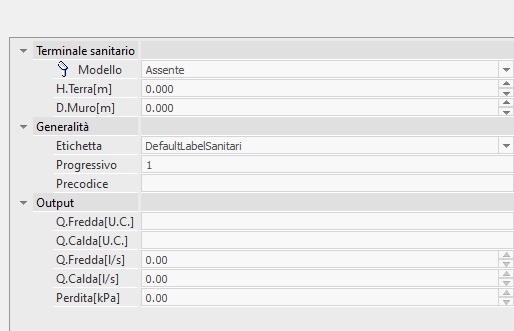

Eseguire il comando e prima di procedere al disegno occorre impostare i dati nella barra laterale:

Precodice : indica il precodice di identificazione del terminale; l’utente  può forzarne la descrizione immettendola in tale campo e confermando con INVIO.

Progressivo : indica il numero progressivo di inserimento del terminale; il software incrementa in automatico il valore dopo ogni inserimento: l’utente può forzarne il valore immettendolo in tale campo e confermando con INVIO.

H. da terra [m] : consente di specificare l’altezza di posizionamento del terminale

D. dal muro [m] : consente di fissare la distanza minima rispetto ad una parete da rispettare all’atto dell’inserimento qualora ci si avvale di un OSNAP del modellatore grafico applicato alla parete stessa;

Tipo : tramite la voce Aggiungi in progetto si accede all’Archivio Sanitari dove si caricherà in Progetto il terminale desiderato o si procederà all’inserimento di un nuovo elemento.
I valori di Portate e perdite sono di sola lettura e vengono recepiti direttamente dall’Archivio Sanitari.

Etichetta: permette di definire quali informazioni far apparire all’interno dell’etichetta del terminale; cliccando sulla voce Aggiungi in progetto, presente nel relativo menù a tendina, si accederà all’Archivio etichette di programma; automaticamente verrà mostrata  la voce DefaultLabelSanitari  per la quale si potranno specificare le informazioni da visualizzare.

Per l'inserimento occorre cliccare una prima volta per posizionare il terminale ed una seconda volta per impostare la rotazione. Qualora ci si avvalga dell'OSNAP occorre solo un click per posizionare il terminale parallelamente alla parete scelta (se presente). Due click addizionali per inserire l'etichetta.
