DISEGNO DEGLI IMPIANTI

IMPIANTI AERAULICI - ARCHIVIO BOCCHETTE

Icona:

Comando: DBOUTLETS

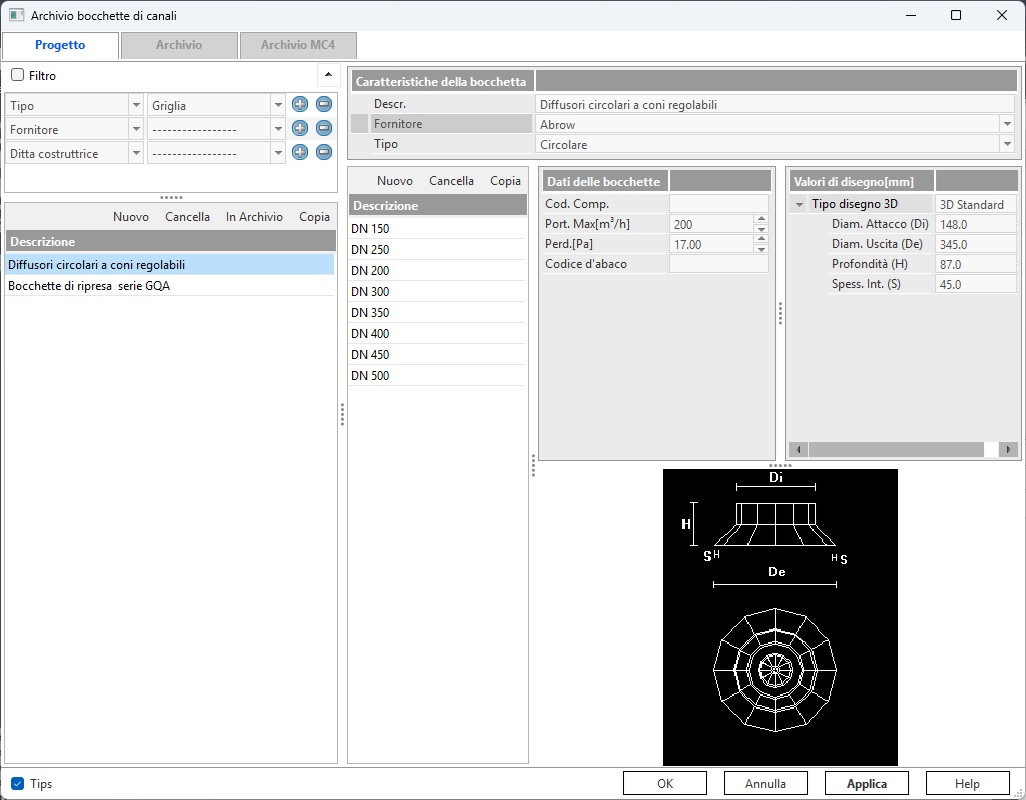

L'attivazione del pulsate Archivio Bocchette tramite apposita icona apre la finestra caratterizzata dalla presenza della scheda Progetto, vuota al primo accesso, e dalla scheda Archivio Mc4 contenente

alcune delle tipologie di bocchette più diffuse e dalla scheda Archivio che contiene bocchette create e/o modificate da utente e salvate nel proprio archivio personalizzato.

Gli elementi archiviati possono essere trasferiti dall'archivio in progetto e viceversa.

Affinchè un diffusore possa essere utilizzato nel progetto deve essere presente nella lista della scheda Progetto.

Come tutti gli archivi, anche questo può essere implementato dall'operatore con l'ausilio dei cataloghi forniti dai produttori. L'inserimento di nuovi prodotti può essere eseguito solo nella scheda Progetto e solo

successivamente può essere copiato nella scheda Archivio per essere a disposizione per progetti futuri.

La finestra è suddivisa in tre aree:

La prima (sulla sinistra) contiene l'elenco produttori/tipologie di diffusore;
La seconda (centrale) contiene l’elenco dei modelli/taglie associati ad un produttore/tipologia.
La terza (sulla destra) presentai dati tecnici e dimensionali della taglia selezioanata, cosi come l'anteprima grafica del diffusore che apparirà nel disegno.

Per aggiungere un nuovo diffusore occorre:

- cliccare il bottone <Nuovo> nella sezione sinistra della maschera. Il programma crea una nuova bocchetta di nome "Nuovo_10X" il cui nome potrà essere modificato nel campo "Descrizione"; A tale

bocchetta potrà essere associato un produttore, selezionando un'anagrafica caricata precedentemente nell'Archivio persone o accedendo direttamente all'archivio persone per la scelta diretta tramite

menu contestuale.

- spostare il cursore nell'area a destra in corrispondenza della scritta Tipo e fare clic per accedere al menu a tendina che contiene la lista delle tipologie di diffusore per cui è previsto una rappresentazione

grafica 3D. Ricordiamo che l'utente può sempre personalizzare la grafica dei diffusori utilizzando propri file/blocchi di formato dwg; Mc4Suite permetet la definizione delle seguenti tipologie di bocchette:

Creare una o pià taglie di bocchetta associate al modello appena creato (cliccando sul bottone <NUOVO> nella colonna centrale della maschera.
Per ognuna delle taglie create compilare tutti i dati richiesti in funzione della tipologia di bocchetta scelta nelle sezioni "dati delle bocchette" e "Valori di disegno".

Dati delle bocchette

I dati da compilare sono i seguenti:

Cod. Comp. Indica il codice con il quale indicare la taglia.
Port. Max. digitare il valore della portata massima espressa in m3/h.
Perd. digitare il valore della perdita espressa in Pa, corrispondente alla portata massima.
Codice d'abaco: è il codice che appare nella maschera di computo metrico cosicchè l'utente possa associare ad esso un codice articolo di un pezzario.

Valori di disegno [mm]

I dati dimensionali della taglia selezionata (sezione Valori di disegno) possono essere definiti in 2 modalità attraverso il campo "Tipo di disegno 3D":

se si sceglie l'opzione "3D standard", nella sezione occorre inserire le dimensioni dell’elemento che si vorrà utilizzare. La parte centrale della finestra mostra la vista in pianta e in sezione del terminale selezionato con l’indicazione delle caratteristiche richieste.
Qualora l'utente usi un blocco dwg occorre selezionare l'opzione "3D DWG block" nel campo "Tipo di disegno 3D" dell'area "Valori di disegno" ed in questo caso i Valori dimensionali di Disegno possono essere non inseriti.
