DISEGNO DEGLI IMPIANTI

ARCHIVIO DELLE TUBAZIONI - ARCHIVIO ISOLAMENTI

Tale archivio é accessibile in corrispondenza della voce Isolamento nell'Archivio delle tubazioni.

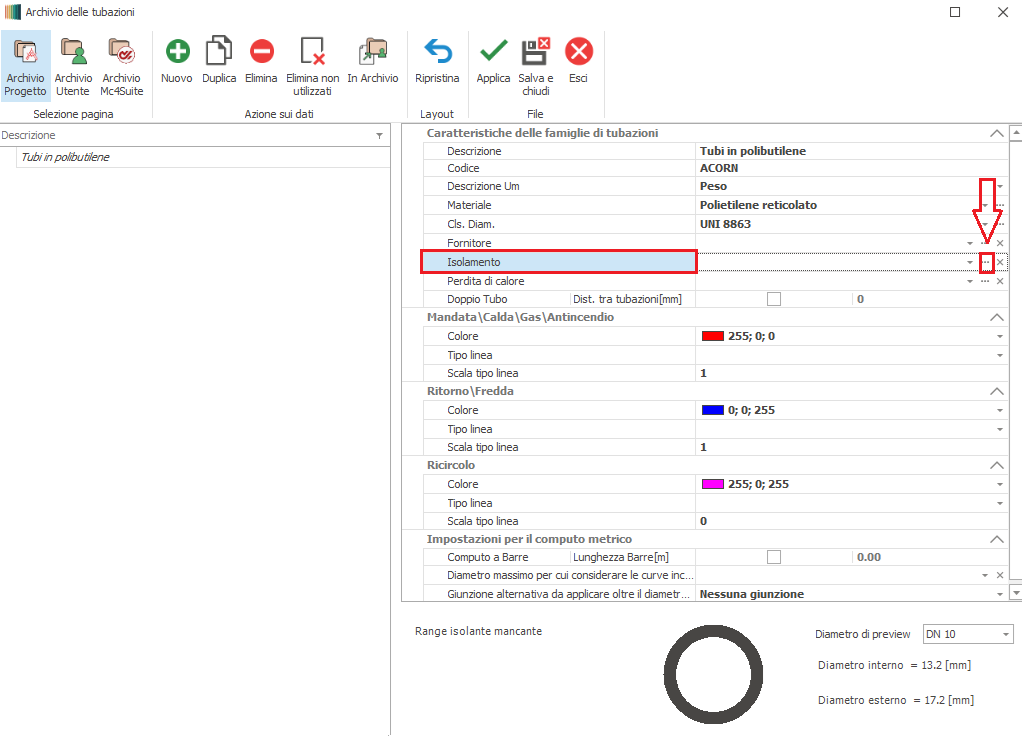

Per accedervi occorre cliccare sul pulsante contraddistinto da tre puntini posto nell'estremità destra.

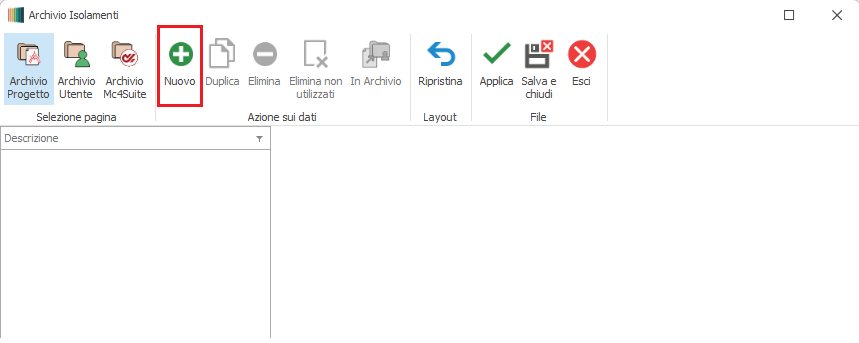

Per creare un nuovo progetto di isolamento occorre cliccare sul pulsante Nuovo.

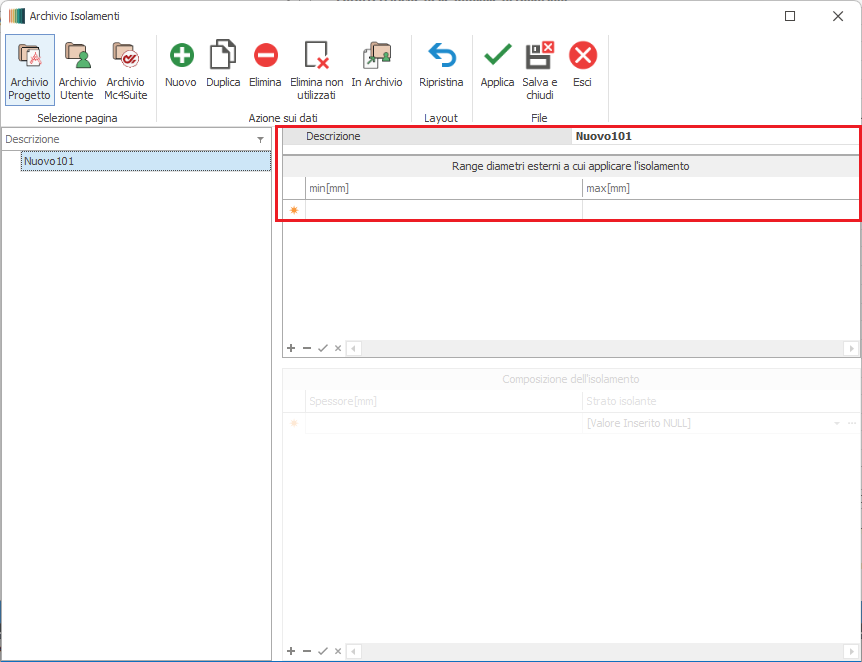

Nel nuovo record si dovrà innanzitutto indicare una descrizione del progetto di isolamento in luogo della descrizione provvisoria attribuita dal software.

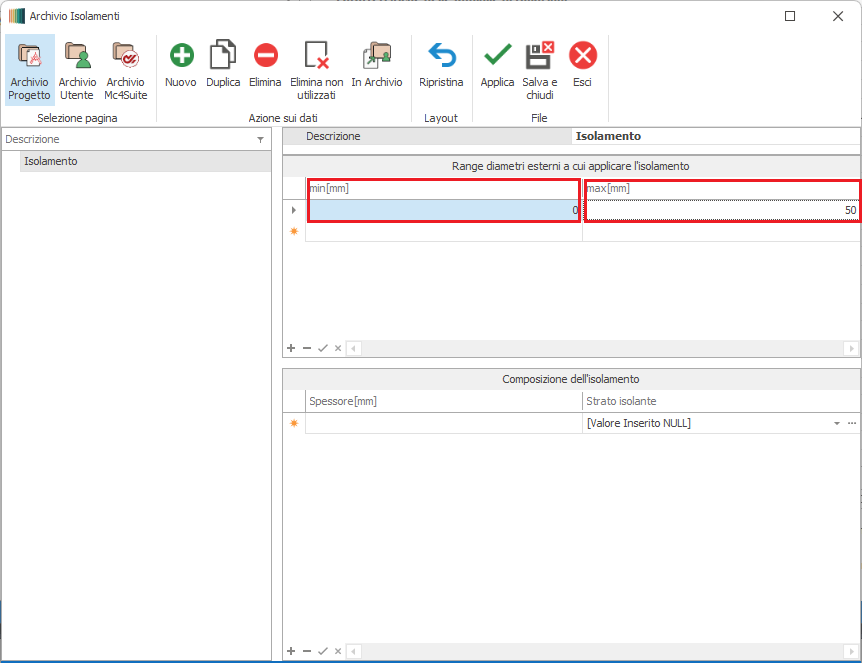

Quindi si dovrà definire il range di diametri cui applicare lo spessore di materiale isolante che verrà specificato nella finestra sottostante "Composizione dell'isolamento".

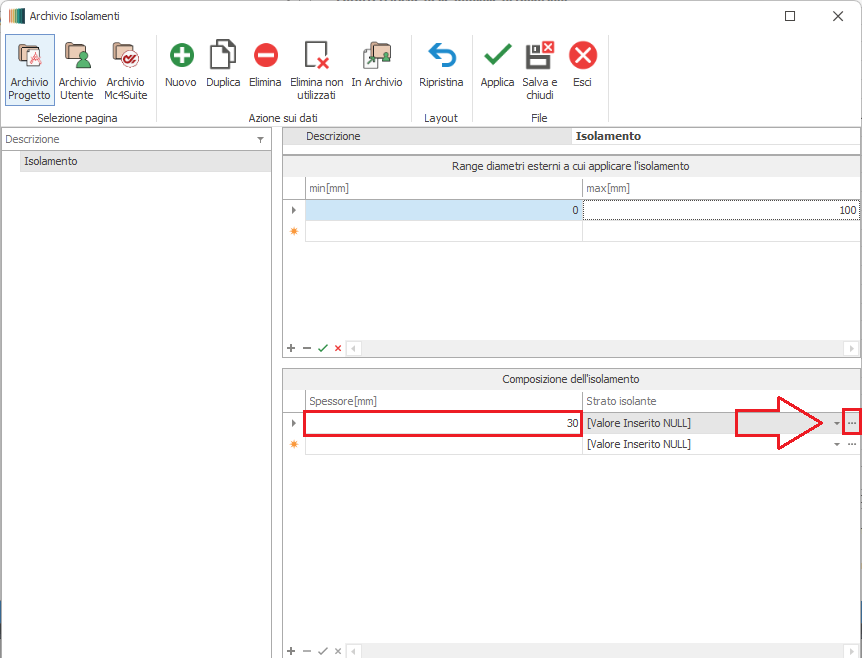

Nella cella sinistra occorre indicare lo spessore di materiale isolante da applicare a tutti i diametri compresi nel range.

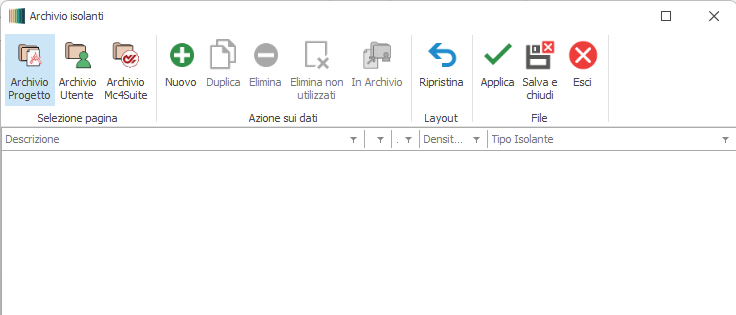

Nella cella di destra si attribuisce il materiale isolante: esso è selezionabile all'interno dell'Archivio Isolanti, richiamabile tramite il pulsante contraddistinto da tre puntini posto nell'estremità destra.

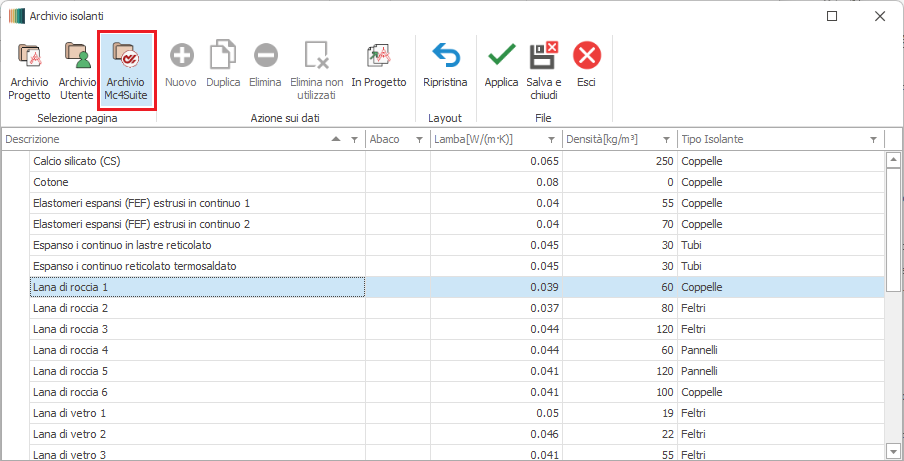

In tale archivio il materiale isolante può essere creato ex novo oppure caricato da Archivio Utente o da Archivio Mc4.

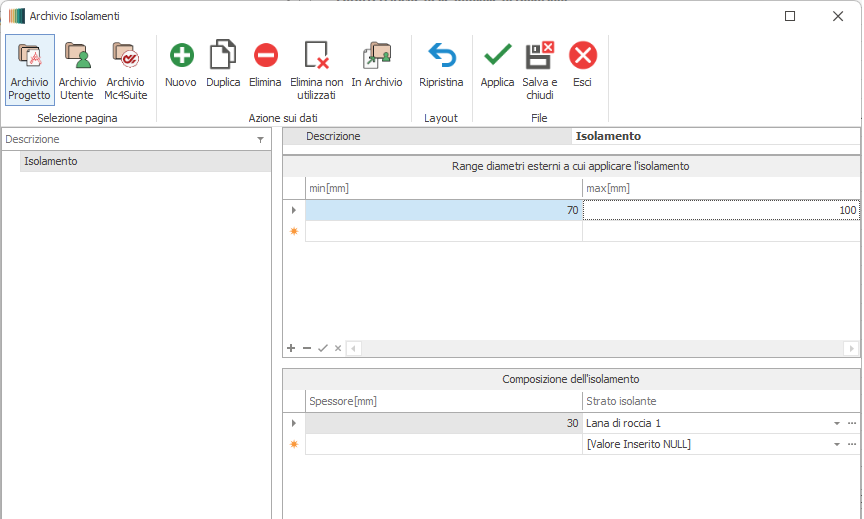

Con riferimento all'immagine soprastante, il progetto "Isolamento" assegna a tutte le tubazioni avente diametro compreso tra 70 mm e 100 mm l’isolante in Lana di Roccia 1 avente uno spessore di 30 mm.

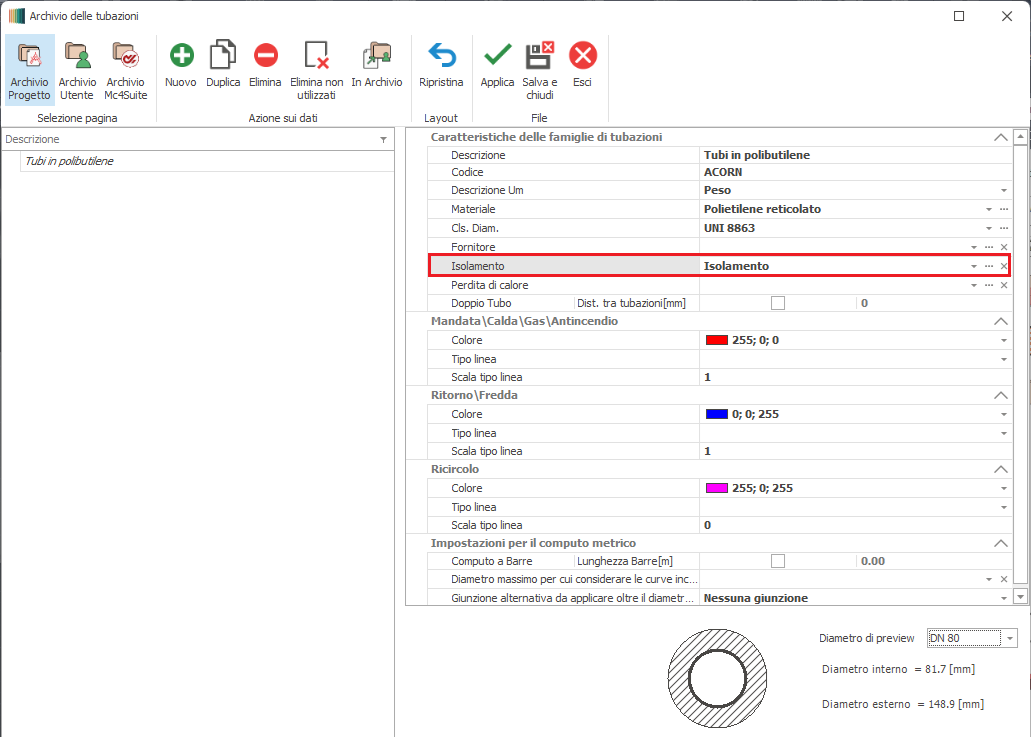

Creato il progetto di isolamento desiderato, esso potrà essere attribuito alla tubazione di pertinenza.

La definizione dell’isolante è fondamentale nel calcolo analitico del rendimento di distribuzione (calcolo delle perdite di calore attraverso la tubazione.
