DISEGNO DEGLI IMPIANTI





IMPIANTI IDRONICI\SANITARI\RETI GAS\PANNELLI RADIANTI\RETI ANTINCENDIO\CENTRALI TERMICHE - ARCHIVIO TUBAZIONI

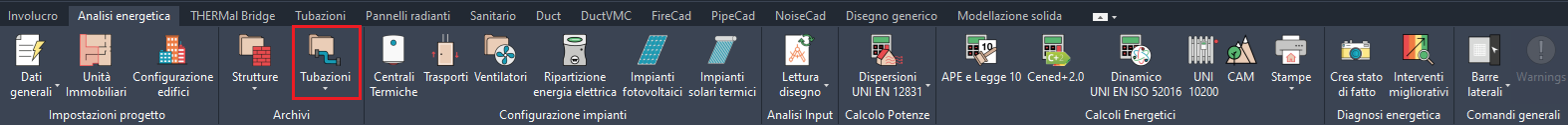

Si accede all’archivio delle tubazioni attraverso il comando Archivi > Tubazioni nel menu generico degli Archivi Impianti.

.

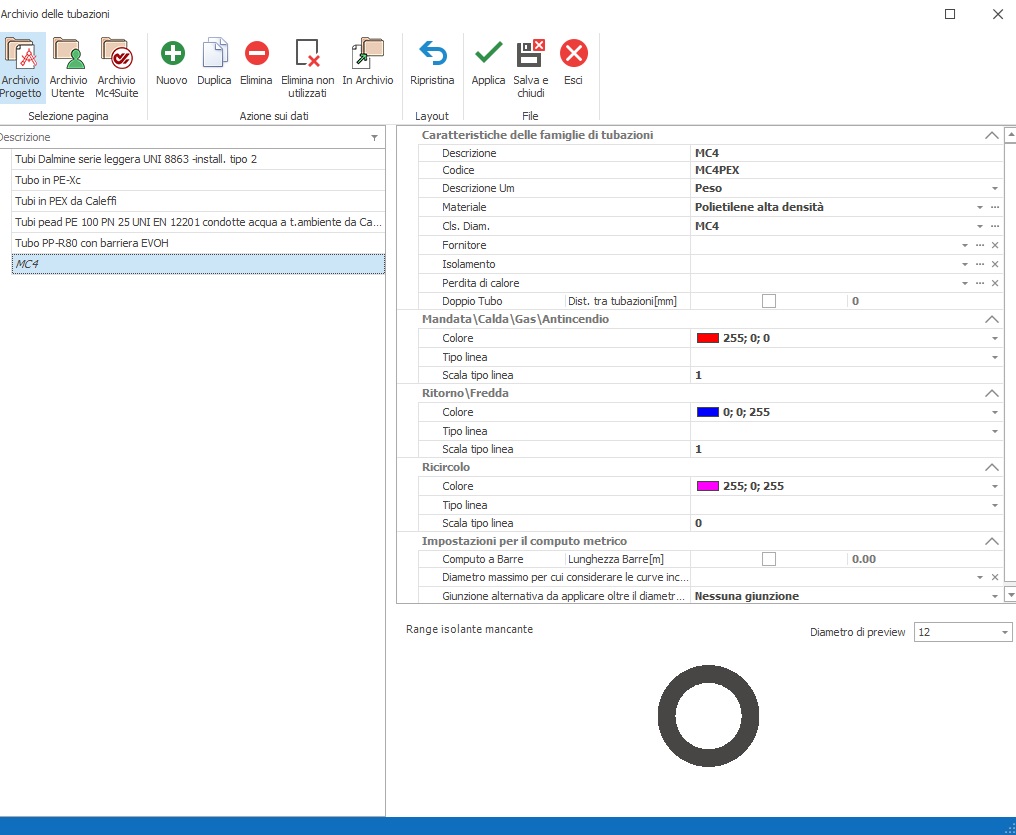

La Figura mostra la maschera degli archivi. Di seguito la descrizione dei campi in essa contenuti.


CARATTERISTICHE DELLE FAMIGLIE DI TUBAZIONI




Descrizione: Descrizione estesa della tubazione;

Codice: riporta la descrizione della tubazione. Il campo è modificabile quindi si può cambiare la descrizione in ogni fase dell’ input;


Descrizione UM: selezionare dall’apposito menu combo l’Unità di Misura che si intende adottare per la realizzazione del computo metrico: si può scegliere tra Peso, Lunghezza, Superficie o Volume;

Materiale: Selezionare la tipologia di materiale cui è collegata la rugosità dello stesso, il fattore Ci, la conduttività termica e la densità. La rugosità è utilizzata nel calcolo delle perdite distribuite di pressione secondo

 metodo Darcy-Weisbach, il fattore Ci invece quando si usa il metodo Hazen-Williams per il calcolo delle perdite (metodo utilizzato per il calcolo delle perdite dei sistemi antincendio); selezionare dall’apposito menu

 combo, attingendo dall’Archivio materiali, il materiale di cui è costituita la tubazione;

Cls. Diam.: selezionare dall’apposito menu combo la classe dei diametri secondo una normativa o secondo i prodotti di un determinato produttore. Per classe dei diametri si intende la serie di diametri

commercialmente disponibili per il tipo di tubazione in esame; Caricare la classe di diametri adeguata al progetto corrente nell'apposito Archivio delle classi di diametri;

Fornitore: selezionare dall’apposito menu combo, attingendo all’Archivio Persone, il fornitore. La scelta non è comunque obbligatoria;

Isolamento: Ad una tubazione si può associare un isolante avente determinate caratteristiche termiche e di spessore per il calcolo della perdita di calore del tubo che è utilizzato per la valutazione della caduta di

 temperatura del fluido (Calcolo Heat Transfer) e per il calcolo del rendimento di distribuzione ai fini della verifica L10 aggiornata al DPR 59. Selezionare la tipologia di isolante dal relativo archivio. Occorre associare il

 tipo di isolante e lo spessore per ogni diametro. È possibile associare uno spessore di isolante anche per più diametri contemporaneamente, con una sola associazione.

Perdita di Calore: Permette di associare alla tubazione la perdita di calore a metro lineare (tubo + isolante) che è utilizzata per il dimensionamento della rete di ricircolo (vedi archivio delle Dispersioni delle tubazioni);

Doppio Tubo/Distanza tra Tubazioni: Anche in questo caso, questa informazione è utilizzata per il calcolo della perdita di calore e quindi di temperatura (Calcolo Heat Transfer) di una doppia tubazione solitamente

pre-isolata;




MANDATA/CALDA/GAS/ANTINCENDIO




Colore: è possibile scegliere il colore specifico per il layer del tubo della rete di mandata;

Tipo linea: il menu a tendina permette di selezionare il tipo di linea relativa al tipo di rete in oggetto che si vuole visualizzare sul disegno

Scala tipo linea:
selezionare un fattore di scala coerente con il fattori di scala imèpostato per il progetto affiche il tipo linea scelto sia visibile sul disegno corrente.



RITORNO/FREDDA




Colore: è possibile scegliere il colore specifico per il layer del tubo della rete di ritorno

Tipo linea: il menu a tendina permette di selezionare il tipo di linea relativa al tipo di rete in oggetto che si vuole visualizzare sul disegno

Scala tipo linea:
selezionare un fattore di scala coerente con il fattori di scala imèpostato per il progetto affiche il tipo linea scelto sia visibile sul disegno corrente.



RICIRCOLO




Colore: è possibile scegliere il colore specifico per il layer del tubo della rete di ricircolo

Tipo linea: il menu a tendina permette di selezionare il tipo di linea relativa al tipo di rete in oggetto che si vuole visualizzare sul disegno

Scala tipo linea:
selezionare un fattore di scala coerente con il fattori di scala imèpostato per il progetto affiche il tipo linea scelto sia visibile sul disegno corrente.



IMPOSTAZIONI PER IL COMPUTO METRICO




Computo a Barre: apporre il flag in questa casella nel caso si voglia ottenere un computo metrico con unità espressa in numero di pezzi [pz]

Lunghezza Barre: nel caso si desideri un computo a barre, indicare la lunghezza della singola barra da computare.

Diametro massimo per cui considerare le curve incluse nel tubo: inserire il valore di diametro al di sotto del quale il programma non calcolerà in computo metrico i pezzi spciali (le curve) ma per il cquale si suppone che la tubazione venga piegata per dare origine alla curva).

Gunzione alternativa da applicate oltre il diametro limite:
se il calcolo dei diametri da valori superiori al valore limite impostato sopra, il programma inserisce di default il pezzo speciale selezionato nel menù a tendina. Le scelte possibili sono : nessuan giunzione/ flangia/saldata/filettato maschio/ filettato femmina/ con dado/ a stringere con dado/ a pressione maschio/ a pressione femmina/ flangia passante.
