DISEGNO DEGLI IMPIANTI

IMPIANTI IDRONICI\SANITARI\RETI GAS\AUREALICI - ARCHIVIO MATERIALI PER TUBAZIONI E CANALI

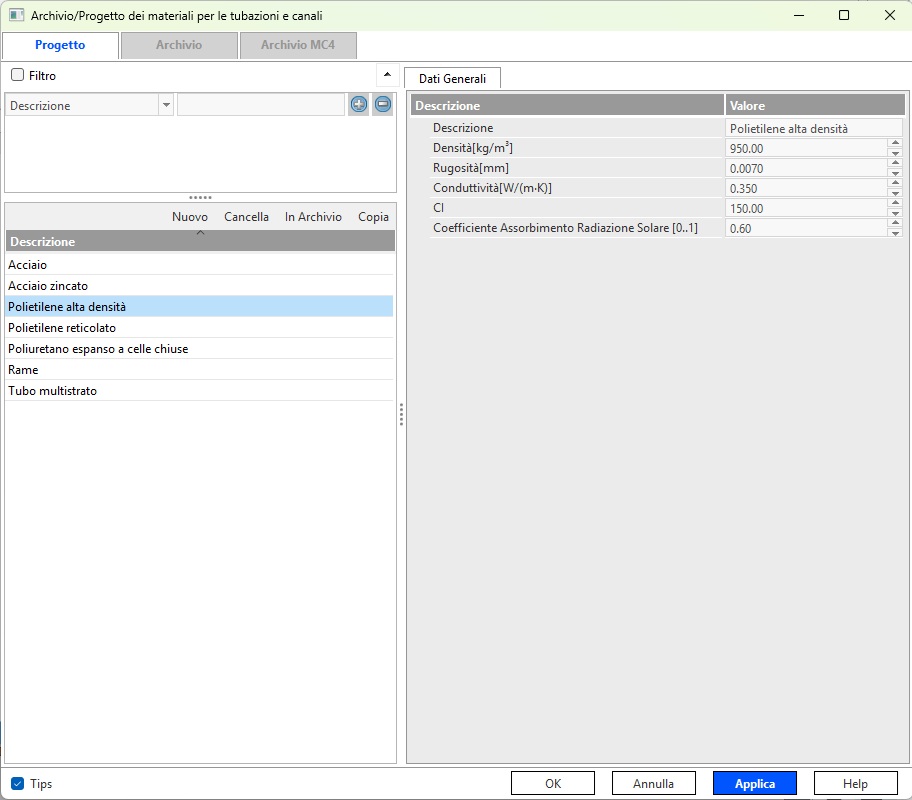

Tale archivio é accessibile tramite la voce Materiale nell'Archivio delle tubazioni

Per caricare dall'archivio interno uno o piu elementi e renderlo/i utilizzabili nel progetto corretto seguire la seguente procedura.

1) cliccare sul tab ARCHIVIO in alto a sinistra

;
2) selezionare un elemento dall'elenco a sinistra (completo o filtrato in funzione della tipologia) o selezionare più elementi contemporaneamente (per la multi-selezione digitare il tasto CTRL della testiera e

contemporaneamente cliccare sul/i nome/i da selezionare)

.
3) se gli elementi sono selezionati (evidenziati in blu) cliccare sul bottone IN PROGETTO per caricarli nel progetto corrente. In alternativa é possibile cliccare sul bottone destro del mouse e selezionare

l'opzione IN ARCHIVIO nel menu contestuale che appare a video

.
4) cliccare sul tab PROGETTO per tornare all'elenco agli elementi selezionati ed effettuare eventuali modifiche

Per creare un nuovo materiale occorre compilare i campi seguenti:

Descrizione: Descrizione estesa della tipologia di materiale;

Densità: densità del materiale espressa in kg/m3;

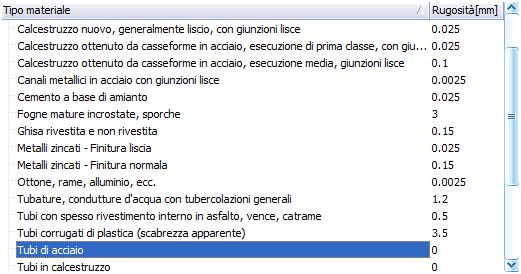

Rugosità: rugosità del materiale espressa in mm. Questo valore, utilizzato nel calcolo delle perdite di pressione, può essere digitato dall’utente oppure verrà impostato automaticamente quando si

seleziona la tipologia di materiale nel campo Materiale presente in basso nello stesso elenco; per assegnare la rugosità del materiale della tubazione che si sta inserendo, dalla maschera dell’archivio delle

tubazioni attivare il combo menu in corrispondenza del campo Materiale ed il programma mostrerà la seguente maschera seguente

C: costante dipendente dalla natura della tubazione. Esso deve essere assunto pari a 100 per tubi in ghisa, 120 per tubi in acciaio, 140 per tubi di acciaio inossidabile e per il rame. Il valore espresso in

questo campo viene utilizzato nel calcolo delle perdite di pressione nelle tubazioni nel modulo FireCAD, per il calcolo delle reti antincendio.

Valori della costante C in funzione del materiale secondo UNI 12845 (reti antincendio) sono le seguenti (fonte: Prospetto 22 - UNI 12845 2009):

Ghisa - 100
Ghisa Duttile - 110
Acciaio - 120
Acciaio Zincato - 120
Cemento - 130
Ghisa rivestita di Cemento - 130
Acciaio Inossidabile - 140
Rame - 140
Fibra di Vetro Rinforzata - 140

Per quanto riguarda invece lo Standard NFPA 13 i valori di C pubblicati in funzione del materiale sono i seguenti (fonte: Table 22.4.4.7 - NFPA 13 2007):

Unlined Cast or ductil iron - 100
Black Steel (dry systems including preaction) - 100
Black Steel (wet systems including deluge) - 120
Galvanized (all) - 120
Plastic (listed) all - 150
Cement-lined cast or ductile iron - 140
Copper tube or stainless steel - 150
Asbestos Cement - 140
Concrete - 140

Si ricorda qui l'equazione Hazen-Williams usata per il calcolo delle perdite di pressione per attrito attraverso una tubazione in pressione attraversata da fluido incomprimibile acqua:

p è la perdita di pressione

Q è la portata attraverso la tubazione in litri/minuto

d è il diametro interno in millimetri

C è la costante per tipo e condizione (rugosità) della tubazione

L è la lunghezza equivalente della tubazione e dei raccordi

Lambda tot.: conducibilità totale del materiale espressa in W/(m °C)
