Per pannello si intende l’isolante che solitamente è installato al di sotto delle tubazioni e che spesso serve anche da aggancio dei tubi stessi (pannello bugnato ad esempio).

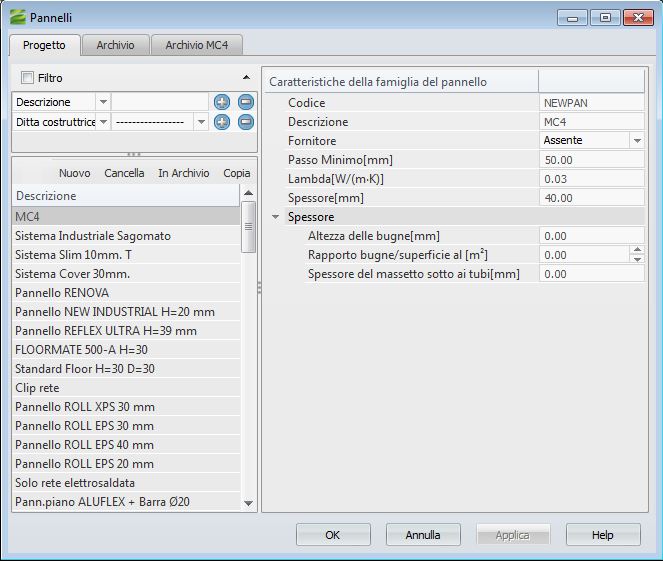

Vediamo quali sono i dati da inserire per un nuovo Pannello:

Codice: Inserire un codice identificativo univoco. Per i sistemi radianti dei produttori inclusi nel software questo codice è fondamentale per il computo metrico dei materiali in quanto da esso dipende la tipologia di prodotto (codice articolo) ad esso collegato;
Descrizione: Descrizione del pannello;
Fornitore: scrivere il nome del produttore del pannello.
Passo minimo [mm]: distanza minima tra i tubi associati al pannello. Questo implica che tutti i passi tra i tubi possono essere soltanto multipli di questo valore. Pertanto in questo pannello non potrei mai impostare un passo 75mm ad esempio.
Lambda [W/m°C] - Spessore [mm]: conduttività termica del pannello e relativo spessore. Questi valori sono puramente indicativi e non sono utilizzati ai fini del calcolo della resistenza sottostante le tubazioni per la quale si fa riferimento ai materiali posti al di sotto dello Strato Attivo della struttura del pavimento come indicato nell’Archivio Strutture .
Spessore: campo che si compone di 3 sotto-campi (visibili cliccando sulla piccola freccia a sinistra di "spessore") da definire solamente nel caso in cui si stia creando un pannello bugnato:
- Altezza delle bugne
- Rapporto bugne/Superficie
- Spessore del massetto sotto i tubi
