INTERFACCIA UTENTE

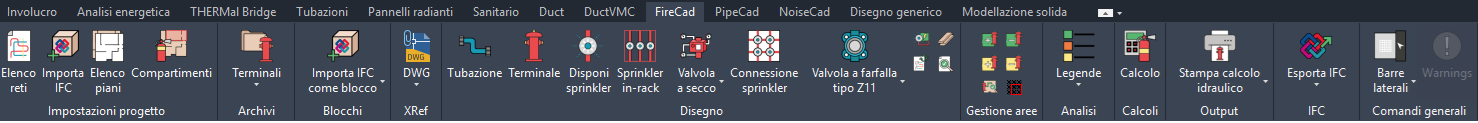

BARRA DEI COMANDI - FIRECAD

Pannello Gestione

Dispersioni invernali : consente di attivare il menu dei dati generali di progetto

Elenco reti : apre la maschera di creazione di un nuovo progetto di tubazioni antincendio (ovvero il contenitore logico dei componenti della rete)

Compartimenti : apre la lista dei compartimenti di progetto

Pannello Disegno

Disegno Tubo : comando per il disegno delle reti di tubazioni

Terminali antincendio : disegna i terminali di progetto (idranti e sprinklers)

Disponi sprinkler (Array) : comando per il disegno degli array di sprinklers

Sprinkler In-Rack : comando per il disegno degli sprinklers in rack

Collega terminale : comando che consente il collegamento automatico tra terminali (idranti e sprinklers inseriti in modalità 'libera') e tubazioni.

Valvole a secco: comando per l'inserimento delle valvole a secco lungo le reti di tubazioni.

Valvole fast response: comando per l'inserimento delle valvole "Fast response" lungo le reti di tubazioni

Connessione sprinkler

Inserimento valvole di tipo : a farfalla tipo Z11, d'arresto a globo, saracinesca a corpo ovale, saracinesca normale, saracinesca a corpo piatto

Controllo della rete: il comando effettua il controllo della rete segnalando, tramite dei cerchi di colore giallo, i nodi in cui vengono ravvisate delle interruzioni o mancate connessioni tra i vari componenti

Oggetto combustibile: apre il menù per la definizione e caratterizzazione degli ambienti e dei compartimenti ai fini del calcolo del carico d'incendio

Pannello Gestione Aree

Aggiungi terminale ad area favorita

Sottrai terminale ad area favorita

Aggiungi terminale ad area sfavorita

Sottrai terminale ad area favorita

Seleziona terminali per la simulazione

Deseleziona terminali per la simulazione

Pannello Analisi

Inserisci Legenda : attiva la procedura di inserimento di una legenda nello spazio modello

Aggiorna legende : consente di aggiornare in automatico il contenuto delle legende a seguito di modifiche intervenute nei dati degli elementi cui si riferiscono

Pannello Calcoli e Stampe

Calcolo reti antincendio

Visualizza risultati

Computo metrico

Stampa

IFC

Importa IFC come blocco : avvia la procedura assistita per l'importazione negli archivi di Mc4Suite di un blocco IFC rappresentante un elemento di impianto

Esporta IFC : avvia la procedura di esportazione di un progetto impiantistico in formato IFC

Indicazione per i vuoti : avvia la procedura di esportazione del tracciato IFC contenente l'indicazione delle intererenze tra elementi di impianto ed elementi architettonici

BLOCCHI

Trasforma in blocco Mc4: avvia la procedura assistita per l'importazione negli archivi di Mc4Suite di un blocco DWG rappresentante un elemento di impianto
