INTERFACCIA UTENTE

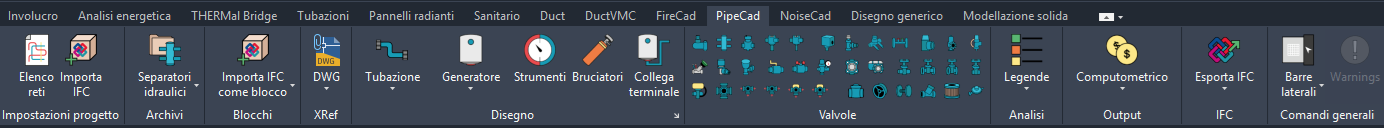

BARRA DEI COMANDI - PIPECAD









PannelloTubi



 Elenco reti di tubazioni : apre la maschera di creazione di un nuovo  progetto di tubazioni (ovvero il contenitore logico dei componenti della rete)

Tubazione : comando per l’inserimento di una tubazione.

 Collettore : comando per l’inserimento di un collettore.

Terminale generico : comando per l’inserimento di un terminale generico.

Generatore : comando per l’inserimento di una caldaia.

Pompa : comando per l’inserimento di una pompa.

Serbatoio, vaso d'espansione : comando per l'inserimento di un serbatoio o di un vaso di espansione







Collega terminale pipe : comando per il collegamento automatico di un terminale ad una tubazione.





Bruciatore : comando per l'inserimento di un bruciatore.





Strumentazione : comando per l'inserimento di un elemento di strumentazione/monitoraggio.







Pannello : Xref



Riferimento DWG: attiva la procedura per l'inserimento delle planimetrie dei piani in formato DWG.

Scala : attiva il comando MSCALA per il controllo e la modifica dell'unità di misura del disegno.

Riferimenti esterni : attiva il Gestore dei riferimenti esterni del CAD.

Riferimento immagine raster : attiva la procedura per l'inserimento delle planimetrie dei piani in formato grafico.



Pannello Valvole



Valvola di bilanciamento : comando di inserimento di un valvola di bilanciamento.

VALV_ARR Valvola d'arresto a globo : comando di inserimento di un valvola d’arresto a globo

Valvola con maniglia dritta : comando di inserimento di una valvola con maniglia diritta.

Valvola d’arresto a farfalla: comando di inserimento di una valvola d’arresto a farfalla.

VALV_ARR Saracinesca normale: comando di inserimento di una saracinesca normale.







ARCHIVI











BLOCCHI



Trasforma in blocco Mc4: avvia la procedura assistita per l'importazione negli archivi di Mc4Suite di un blocco DWG rappresentante un elemento di impianto



Importa IFC come blocco : avvia  la procedura assistita per l'importazione negli archivi di Mc4Suite di un blocco IFC rappresentante un elemento di impianto
