INTERFACCIA UTENTE

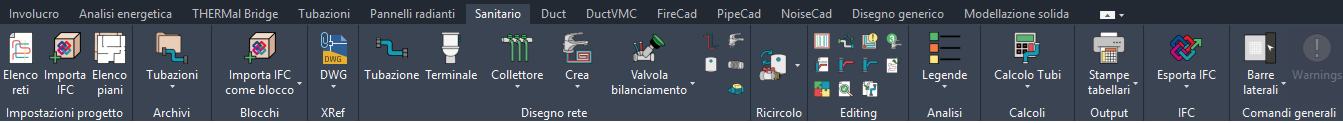

BARRA DEI COMANDI - SCHEDA SANITARIO

Pannello Gestione

Elenco reti di tubazioni : apre la maschera di creazione di un nuovo progetto di tubazioni (ovvero il contenitore logico dei componenti della rete).

Elenco Piani: Apre la maschera che contiene l'elenco dei piani dell'edificio. Prima di disegnare una parete è obbligatorio avere almeno un Piano inserito in tale elenco.

Pannello : Xref

Riferimento DWG: attiva la procedura per l'inserimento delle planimetrie dei piani in formato DWG.

Scala : attiva il comando MSCALA per il controllo e la modifica dell'unità di misura del disegno.

Riferimenti esterni : attiva il Gestore dei riferimenti esterni del CAD.

Riferimento immagine raster : attiva la procedura per l'inserimento delle planimetrie dei piani in formato grafico.

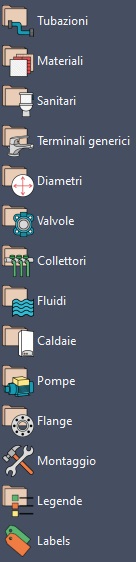

Pannello : Archivi

Pannello Disegna rete

Tubazione : comando per l’inserimento di una tubazione.

Terminale Sanitario : comando per l’inserimento di un terminale idrico-sanitario.

Terminale generico : comando per l’inserimento di un terminale generico.

Disegna terminale combinato: comando che permette di inserire un terminale combinato in una rete che non sia stata definita come Sottorete.

Linea calda parallela alla linea fredda : disegna in automatico la rete calda di un circuito idrico-sanitario.

Collega terminale : comando per il collegamento automatico di un terminale ad una tubazione.

Giunto di espansione : comando che consente l’inserimento di un giunto di espansione.

Crea terminale combinato : comando che associa le proprietà di una rete ad un terminale (utile per creare sottoreti).

Multiport : permette di inserire una Tee multipla con numero di uscite definito dall’utente.

Generatore : comando per l’inserimento di una caldaia.

Pompa : comando per l’inserimento di una pompa.

Collettore : comando per l’inserimento di un collettore.

Valvola di bilanciamento : comando di inserimento di un valvola di bilanciamento.

Valvola d'arresto a globo : comando di inserimento di un valvola d’arresto a globo

Valvola con maniglia dritta : comando di inserimento di una valvola con maniglia diritta.

Valvola d’arresto a farfalla: comando di inserimento di una valvola d’arresto a farfalla.

Saracinesca normale: comando di inserimento di una saracinesca normale.

Pannello Editing

Percorso terminale sfavorito : permette di evidenziare il tratto sfavorito di una rete idronica.

Selezione Nuova origine : consente di impostare una nuova origine per la rete idrico-sanitaria.

NetRebuild: comando che consente l’analisi e l’eventuale riconnessione di una rete di tubazioni.

NetRepair : comando che consente di risolvere errori nella connessione logica dei componenti di una rete.

Imposta come montante : associa la proprietà di montante (riser) alla tubazione selezionata.

Imposta etichetta montante : visualizza/nasconde l’etichetta della tubazione impostata come montante.

Estrai montante: duplica la montante allo scopo di una stampa dettagliata delle unità di carico ad essa collegate.

Rinumera terminali : consente di rinumerare i terminali di progetto.

Pannello Ricircolo

Valvola ricircolo su rete fredda : inserisce la valvola di ricircolo 3 vie (2 IN – 1 OUT) che identifica la connessione della rete di ricircolo sul ramo di collegamento della rete fredda alla caldaia.

Valvola ricircolo su rete calda: inserisce la valvola di ricircolo 3 vie (1 IN – 2 OUT) che identifica la connessione della rete calda al ricircolo.

Pannello Analisi

Inserisci Legenda : attiva la procedura di inserimento di una legenda nello spazio modello

Aggiorna legende : consente di aggiornare in automatico il contenuto delle legende a seguito di modifiche intervenute nei dati degli elementi cui si riferiscono

Pannello Calcoli

Calcolo Tubi : comando che attiva la maschera di dimensionamento, equilibratura o verifica di una rete termica o idrico-sanitaria.

Calcolo ricircolo : comando che attiva il calcolo di dimensionamento di una rete di ricircolo.

IFC

Importa IFC come blocco : avvia la procedura assistita per l'importazione negli archivi di Mc4Suite di un blocco IFC rappresentante un elemento di impianto

Esporta IFC : avvia la procedura di esportazione di un progetto impiantistico in formato IFC

Indicazione per i vuoti : avvia la procedura di esportazione del tracciato IFC contenente l'indicazione delle intererenze tra elementi di impianto ed elementi architettonici

BLOCCHI

Trasforma in blocco Mc4: avvia la procedura assistita per l'importazione negli archivi di Mc4Suite di un blocco DWG rappresentante un elemento di impianto

Pannello Stampe

Stampe : comando che attiva la maschera per la preparazione delle relazioni di calcolo delle reti di tubazioni.

Computo metrico : comando che attiva il computo metrico secondo modulo G222.

Tabella montaggi : comando che attiva la creazione della tabella montaggi per una rete idrico-sanitaria.
